Трифазний підсилений підводний кабель

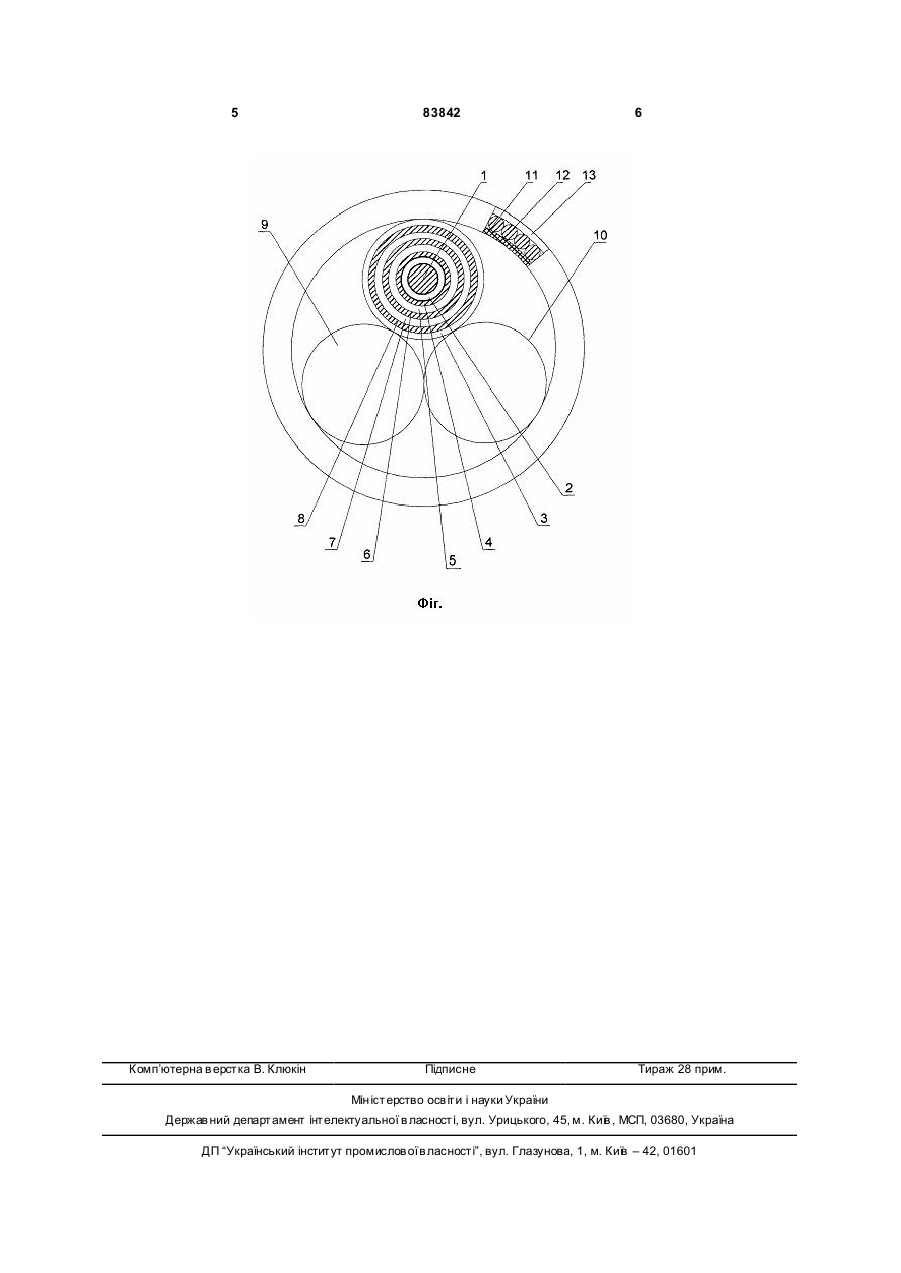

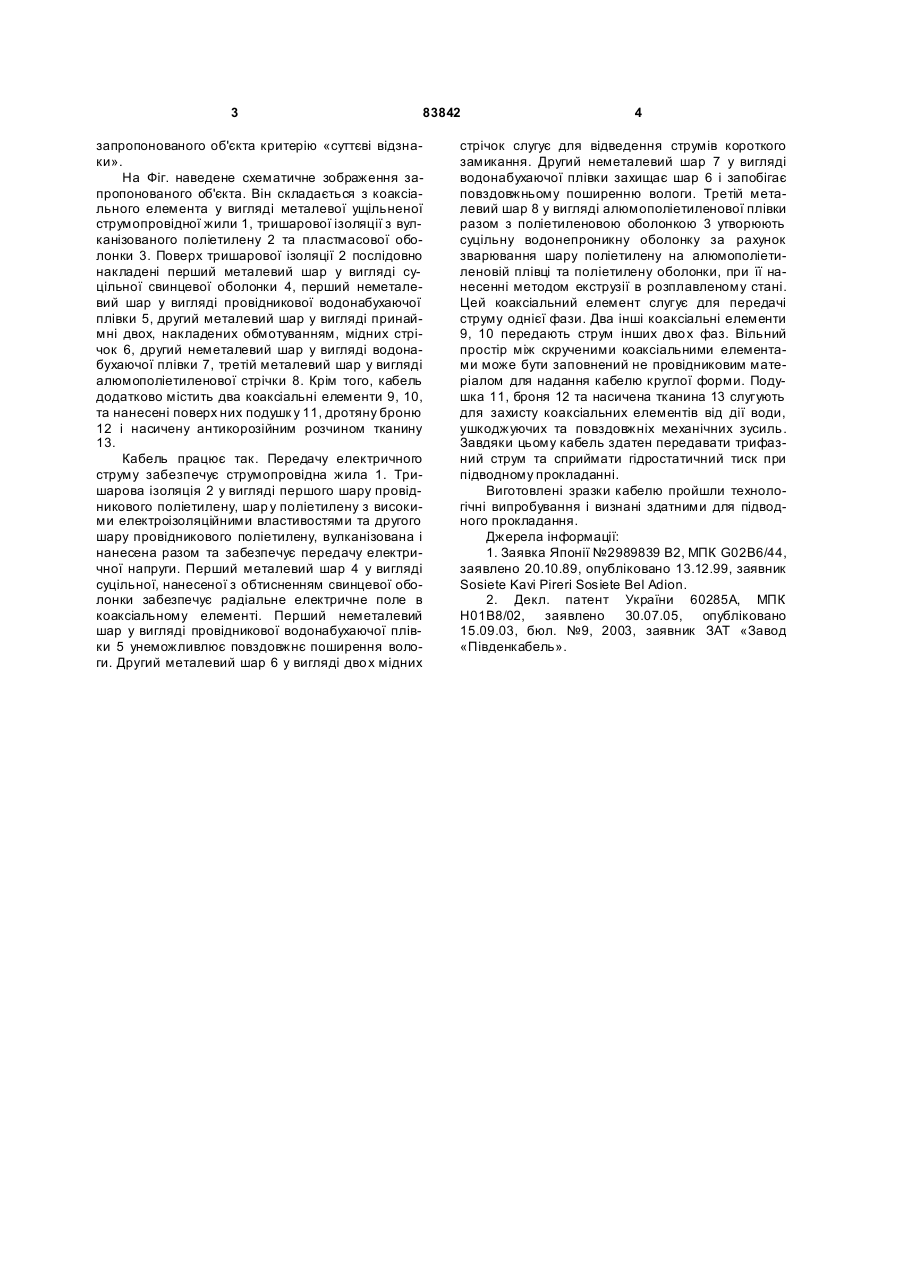

Трифазний підводний підсилений кабель, який складається з коаксіального елемента у вигляді металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняється тим, що додатково містить два коаксіальні елементи, на кожний з яких на тришарову ізоляцію з вулканізованого поліетилену нанесено перший металевий шар у вигляді суцільної свинцевої оболонки, перший неметалевий шар у вигляді провідникової водонабухаючої плівки, другий металевий шар у вигляді, принаймні двох, накладених обмотуванням мідних стрічок, другий неметалевий шар у вигляді водонабухаючої плівки та третій металевий шар у вигляді алюмополіетиленової плівки, причому всі коаксіальні елементи скручені разом, поверх них послідовно нанесені подушка, броня з круглих дротин та насичена антикорозійним розчином тканина. UA (21) a200600891 (22) 01.02.2006 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ЗОЛОТАРЬОВ ВОЛОДИ МИР МИ ХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, ЧУВУРІН МИКОЛА ПЕТРОВИЧ, U A, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, U A, Н АУ МЕНКО ОЛЕКСІЙ АНТОНОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "ПІВДЕНКАБЕЛЬ", U A (56) UA 60285, 15.09.2003 JP 2165515, 26.06.1990 US 2001/0042635, 22.11.2001 JP 2000299018, 24.10.2000 JP 2001052538, 12.06.2000 RU 17654, 10.04.2001 GB 2379806, 19.03.2003 JP 2002281629, 27.09.2002 RU 19432 U1, 27.08.2001 JP 2003151375, 23.05.2003 RU 20406 U1, 27.10.2001 RU 15810, 10.11.2000 RU 55200 U1, 27.07.2006 C2 2 (19) 1 3 83842 запропонованого об'єкта критерію «суттєві відзнаки». На Фіг. наведене схематичне зображення запропонованого об'єкта. Він складається з коаксіального елемента у вигляді металевої ущільненої струмопровідної жили 1, тришарової ізоляції з вулканізованого поліетилену 2 та пластмасової оболонки 3. Поверх тришарової ізоляції 2 послідовно накладені перший металевий шар у вигляді суцільної свинцевої оболонки 4, перший неметалевий шар у вигляді провідникової водонабухаючої плівки 5, другий металевий шар у вигляді принаймні двох, накладених обмотуванням, мідних стрічок 6, другий неметалевий шар у вигляді водонабухаючої плівки 7, третій металевий шар у вигляді алюмополіетиленової стрічки 8. Крім того, кабель додатково містить два коаксіальні елементи 9, 10, та нанесені поверх них подушк у 11, дротяну броню 12 і насичену антикорозійним розчином тканину 13. Кабель працює так. Передачу електричного струму забезпечує струмопровідна жила 1. Тришарова ізоляція 2 у вигляді першого шару провідникового поліетилену, шар у поліетилену з високими електроізоляційними властивостями та другого шару провідникового поліетилену, вулканізована і нанесена разом та забезпечує передачу електричної напруги. Перший металевий шар 4 у вигляді суцільної, нанесеної з обтисненням свинцевої оболонки забезпечує радіальне електричне поле в коаксіальному елементі. Перший неметалевий шар у вигляді провідникової водонабухаючої плівки 5 унеможливлює повздовжнє поширення вологи. Другий металевий шар 6 у вигляді дво х мідних 4 стрічок слугує для відведення струмів короткого замикання. Другий неметалевий шар 7 у вигляді водонабухаючої плівки захищає шар 6 і запобігає повздовжньому поширенню вологи. Третій металевий шар 8 у вигляді алюмополіетиленової плівки разом з поліетиленовою оболонкою 3 утворюють суцільну водонепроникну оболонку за рахунок зварювання шару поліетилену на алюмополіетиленовій плівці та поліетилену оболонки, при її нанесенні методом екструзії в розплавленому стані. Цей коаксіальний елемент слугує для передачі струму однієї фази. Два інші коаксіальні елементи 9, 10 передають струм інших дво х фаз. Вільний простір між скрученими коаксіальними елементами може бути заповнений не провідниковим матеріалом для надання кабелю круглої форми. Подушка 11, броня 12 та насичена тканина 13 слугують для захисту коаксіальних елементів від дії води, ушкоджуючих та повздовжніх механічних зусиль. Завдяки цьому кабель здатен передавати трифазний струм та сприймати гідростатичний тиск при підводному прокладанні. Виготовлені зразки кабелю пройшли технологічні випробування і визнані здатними для підводного прокладання. Джерела інформації: 1. Заявка Японії №2989839 В2, МПК G02B6/44, заявлено 20.10.89, опубліковано 13.12.99, заявник Sosiete Kavi Pireri Sosiete Bel Adion. 2. Декл. патент України 60285А, МПК Н01В8/02, заявлено 30.07.05, опубліковано 15.09.03, бюл. №9, 2003, заявник ЗАТ «Завод «Південкабель». 5 Комп’ютерна в ерстка В. Клюкін 83842 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
