Кабель підводний в оболонці

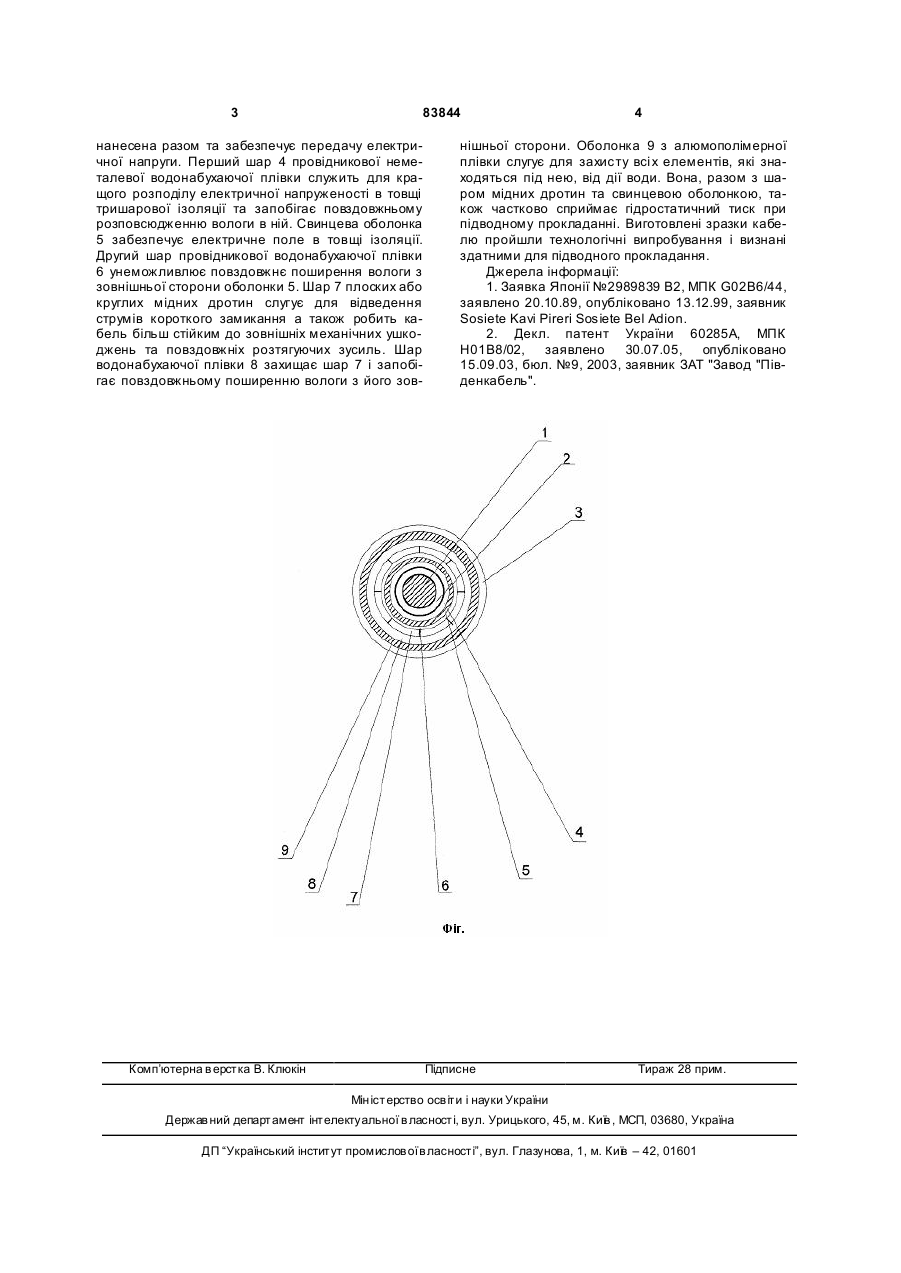

Кабель підводний в оболонці, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняється тим, що додатково містить нанесений на тришарову ізоляцію з вулканізованого поліетилену перший шар провідникової водонабухаючої плівки, суцільну свинцеву оболонку, другий шар провідникової водонабухаючої плівки, нанесений суцільним навиванням шар круглих або плоских твердих мідних дротин, шар водонабухаючої плівки та оболонку з алюмополімерної плівки. Винахід відноситься до електричних кабелів і проводів. Відомий кабель силовий, який складається з одно- або багатожильного осердя, поверх якого накладена ізоляція з шарів полімерної плівки та паперу. Його недоліком є невисока стійкість до дії зовнішнього середовища [1]. Найбільш близьким до запропонованого об'єкту є кабель силовий, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки. Його недоліком є неможливість підводного прокладання [2]. В основу запропоновано об'єкта покладено забезпечення його підводного прокладання. Поставлена задача вирішується поєднанням додаткових елементів конструкції та технології їх виготовлення. Відповідність критерію "новизна" запропонованому об'єкту забезпечує те, що він додатково містить перший шар провідникової водонабухаючої плівки, суцільну свинцеву оболонку, др угий шар провідникової водонабухаючої плівки, нанесений суцільним навиванням шар круглих або плоских твердих мідних дротин, шар водонабуха ючої плівки, та оболонку з алюмополімерної плівки. Порівняння запропонованого об'єкта не тільки з прототипом, але і з іншими технічними рішеннями в цій галузі техніки не виявило в них ознак, які відрізняють запропоноване рішення від прототипу. Це дозволяє зробити висновок про відповідність запропонованого об'єкта критерію "суттєві відзнаки". На фіг. наведене схематичне зображення запропонованого об'єкта. Він складається з металевої ущільненої струмопровідної жили 1, тришарової ізоляції 2 з вулканізованого поліетилену та пластмасової оболонки 3, а також містить перший шар провідникової водонабухаючої плівки 4, суцільну свинцеву оболонку 5, другий шар провідникової водонабухаючої плівки 6, нанесений суцільним навиванням шар круглих або плоских твердих мідних дротин 7, шар водонабухаючої плівки 8, та оболонку 9 з алюмополімерної плівки. Кабель працює так. Передачу електричного струму забезпечує струмопровідна жила 1. Тришарова ізоляція 2 у вигляді першого шару провідникового поліетилену, шар у поліетилену з високими електроізоляційними властивостями та другого шару провідникового поліетилену, вулканізована і (19) UA (11) 83844 (13) C2 (21) a200600893 (22) 01.02.2006 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ЗОЛОТАРЬОВ ВОЛОДИ МИР МИ ХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, ЧУВУРІН МИКОЛА ПЕТРОВИЧ, U A, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, U A, Н АУ МЕНКО ОЛЕКСІЙ АНТОНОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "ПІВДЕНКАБЕЛЬ", U A (56) UA 60285, 15.09.2003 JP 2165515, 26.06.1990 US 2001/0042635, 22.11.2001 JP 2000299018, 24.10.2000 JP 2001052538, 12.06.2000 RU 17654, 10.04.2001 3 83844 нанесена разом та забезпечує передачу електричної напруги. Перший шар 4 провідникової неметалевої водонабухаючої плівки служить для кращого розподілу електричної напруженості в товщі тришарової ізоляції та запобігає повздовжньому розповсюдженню вологи в ній. Свинцева оболонка 5 забезпечує електричне поле в товщі ізоляції. Другий шар провідникової водонабухаючої плівки 6 унеможливлює повздовжнє поширення вологи з зовнішньої сторони оболонки 5. Шар 7 плоских або круглих мідних дротин слугує для відведення струмів короткого замикання а також робить кабель більш стійким до зовнішніх механічних ушкоджень та повздовжніх розтягуючих зусиль. Шар водонабухаючої плівки 8 захищає шар 7 і запобігає повздовжньому поширенню вологи з його зов Комп’ютерна в ерстка В. Клюкін 4 нішньої сторони. Оболонка 9 з алюмополімерної плівки слугує для захисту всі х елементів, які знаходяться під нею, від дії води. Вона, разом з шаром мідних дротин та свинцевою оболонкою, також частково сприймає гідростатичний тиск при підводному прокладанні. Виготовлені зразки кабелю пройшли технологічні випробування і визнані здатними для підводного прокладання. Джерела інформації: 1. Заявка Японії №2989839 В2, МПК G02B6/44, заявлено 20.10.89, опубліковано 13.12.99, заявник Sosiete Kavi Pireri Sosiete Bel Adion. 2. Декл. патент України 60285А, МПК Н01В8/02, заявлено 30.07.05, опубліковано 15.09.03, бюл. №9, 2003, заявник ЗАТ "Завод "Південкабель". Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
