Кабель підводний з мідним екраном

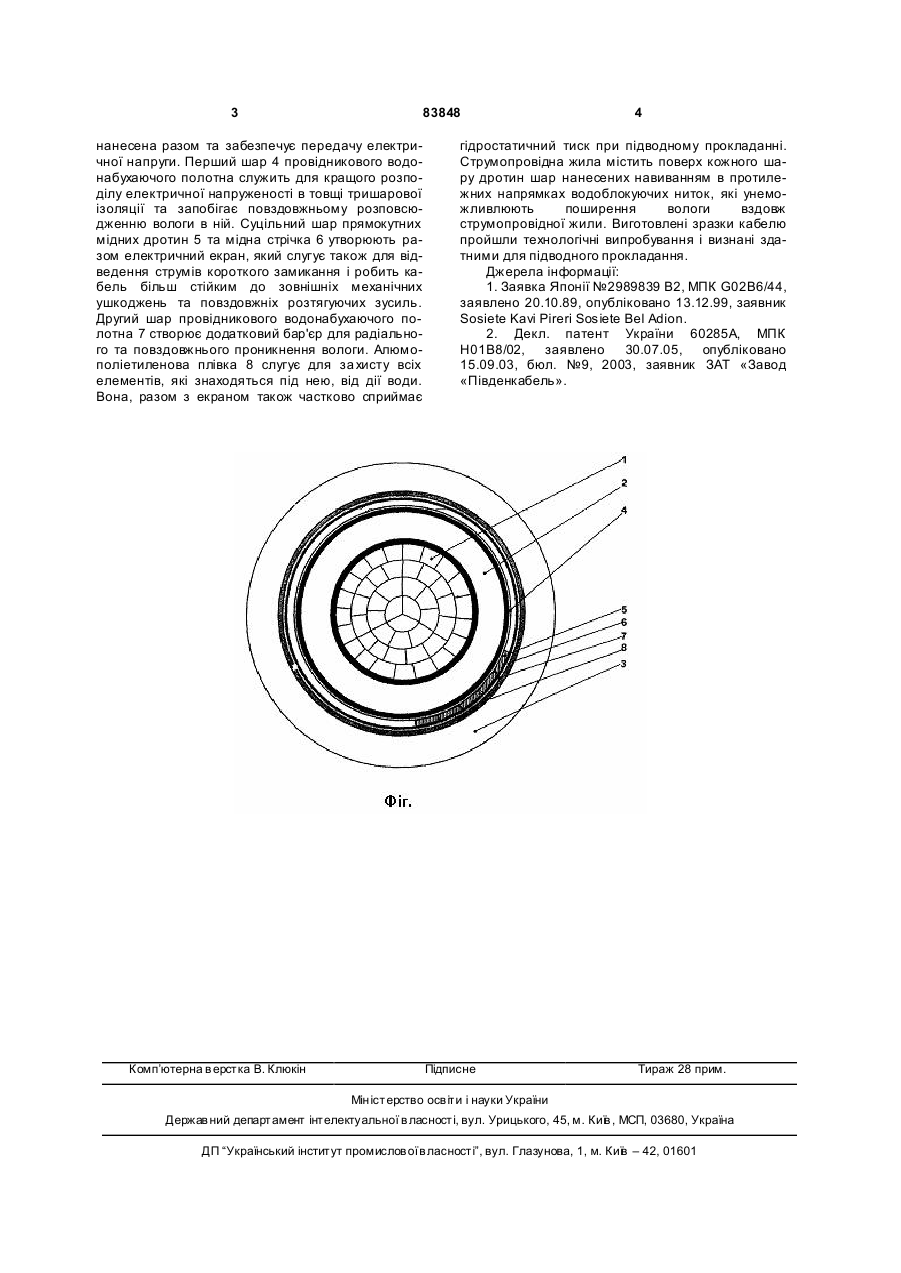

Кабель підводний з мідним екраном, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняється тим, що додатково містить послідовно накладені поверх тришарової ізоляції з вулканізованого поліетилену перший шар провідникового водонабухаючого полотна, суцільний шар прямокутних твердих мідних дротин, принаймні одну мідну стрічку, другий шар провідникового водонабухаючого полотна, алюмополіетиленову плівку, причому струмопровідна жила герметизована водоблокуючими нитками. Винахід відноситься до електричних кабелів і проводів. Відомий кабель силовий, який складається з одно- або багатожильного осердя, поверх якого накладена ізоляція з шарів полімерної плівки та паперу. Його недоліком є невисока стійкість до дії зовнішнього середовища [1]. Найбільш близьким до запропонованого об'єкту є кабель силовий, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки. Його недоліком є неможливість підводного прокладання [2]. В основу запропоновано об'єкта покладено забезпечення його підводного прокладання. Поставлена задача вирішується поєднанням додаткових елементів конструкції та технології їх виготовлення. Відповідність критерію «новизна» запропонованому об'єкту забезпечує те, що він додатково містить послідовно накладені поверх ізоляції перший шар провідникового водонабухаючого полотна, суцільний шар прямокутних твердих мідних дротин, принаймні одну мідну стрічку, другий шар провідникового водонабухаючого полотна, алюмо поліетиленову плівку, причому струмопровідна жила герметизована водоблокуючими нитками. Порівняння запропонованого об'єкта не тільки з прототипом, але і з іншими технічними рішеннями в цій галузі техніки не виявило в них ознак, які відрізняють запропоноване рішення від прототипу. Це дозволяє зробити висновок про відповідність запропонованого об'єкта критерію «суттєві відзнаки». На Фіг. наведене схематичне зображення запропонованого об'єкта. Він складається з металевої ущільненої струмопровідної жили 1, тришарової ізоляції з вулканізованого поліетилену 2 та пластмасової оболонки 3, окрім того містить перший шар провідникового водонабухаючого полотна 4, суцільний шар прямокутних мідних дротин 5, принаймні одну мідну стрічку 6, др угий шар провідникового водонабухаючого полотна 7, алюмополіетиленову плівку 8. Кабель працює так. Передачу електричного струму забезпечує струмопровідна жила 1. Тришарова ізоляція 2 у вигляді першого шару провідникового поліетилену, шар у поліетилену з високими електроізоляційними властивостями та другого шару провідникового поліетилену, вулканізована і (19) UA (11) 83848 (13) C2 (21) a200600897 (22) 01.02.2006 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ЗОЛОТАРЬОВ ВОЛОДИ МИР МИ ХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, ЧУВУРІН МИКОЛА ПЕТРОВИЧ, U A, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, U A, Н АУ МЕНКО ОЛЕКСІЙ АНТОНОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "ПІВДЕНКАБЕЛЬ", U A (56) UA 60285, 15.09.2003 JP 2165515, 26.06.1990 US 2001/0042635, 22.11.2001 JP 2000299018, 24.10.2000 JP 2001052538, 12.06.2000 RU 17654, 10.04.2001 3 83848 нанесена разом та забезпечує передачу електричної напруги. Перший шар 4 провідникового водонабухаючого полотна служить для кращого розподілу електричної напруженості в товщі тришарової ізоляції та запобігає повздовжньому розповсюдженню вологи в ній. Суцільний шар прямокутних мідних дротин 5 та мідна стрічка 6 утворюють разом електричний екран, який слугує також для відведення струмів короткого замикання і робить кабель більш стійким до зовнішніх механічних ушкоджень та повздовжніх розтягуючих зусиль. Другий шар провідникового водонабухаючого полотна 7 створює додатковий бар'єр для радіального та повздовжнього проникнення вологи. Алюмополіетиленова плівка 8 слугує для за хисту всіх елементів, які знаходяться під нею, від дії води. Вона, разом з екраном також частково сприймає Комп’ютерна в ерстка В. Клюкін 4 гідростатичний тиск при підводному прокладанні. Струмопровідна жила містить поверх кожного шару дротин шар нанесених навиванням в протилежних напрямках водоблокуючих ниток, які унеможливлюють поширення вологи вздовж струмопровідної жили. Виготовлені зразки кабелю пройшли технологічні випробування і визнані здатними для підводного прокладання. Джерела інформації: 1. Заявка Японії №2989839 В2, МПК G02B6/44, заявлено 20.10.89, опубліковано 13.12.99, заявник Sosiete Kavi Pireri Sosiete Bel Adion. 2. Декл. патент України 60285А, МПК Н01В8/02, заявлено 30.07.05, опубліковано 15.09.03, бюл. №9, 2003, заявник ЗАТ «Завод «Південкабель». Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
