Завантажити PDF файл.

Формула / Реферат

Кабель підводний екранований і броньований, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняється тим, що додатково містить послідовно накладені поверх тришарової ізоляції з вулканізованого поліетилену перший шар провідникового водонабухаючого полотна, принаймні одну нанесену обмотуванням мідну стрічку, суцільний шар круглих мідних дротин, нанесених навиванням, другий шар провідникового водонабухаючого полотна, алюмополіетиленову плівку, екструдовану внутрішню оболонку з поліетилену високої густини, броню у вигляді прямокутних твердих плоских дротин з алюмінієвого сплаву, причому струмопровідна жила герметизована водоблокуючими нитками.

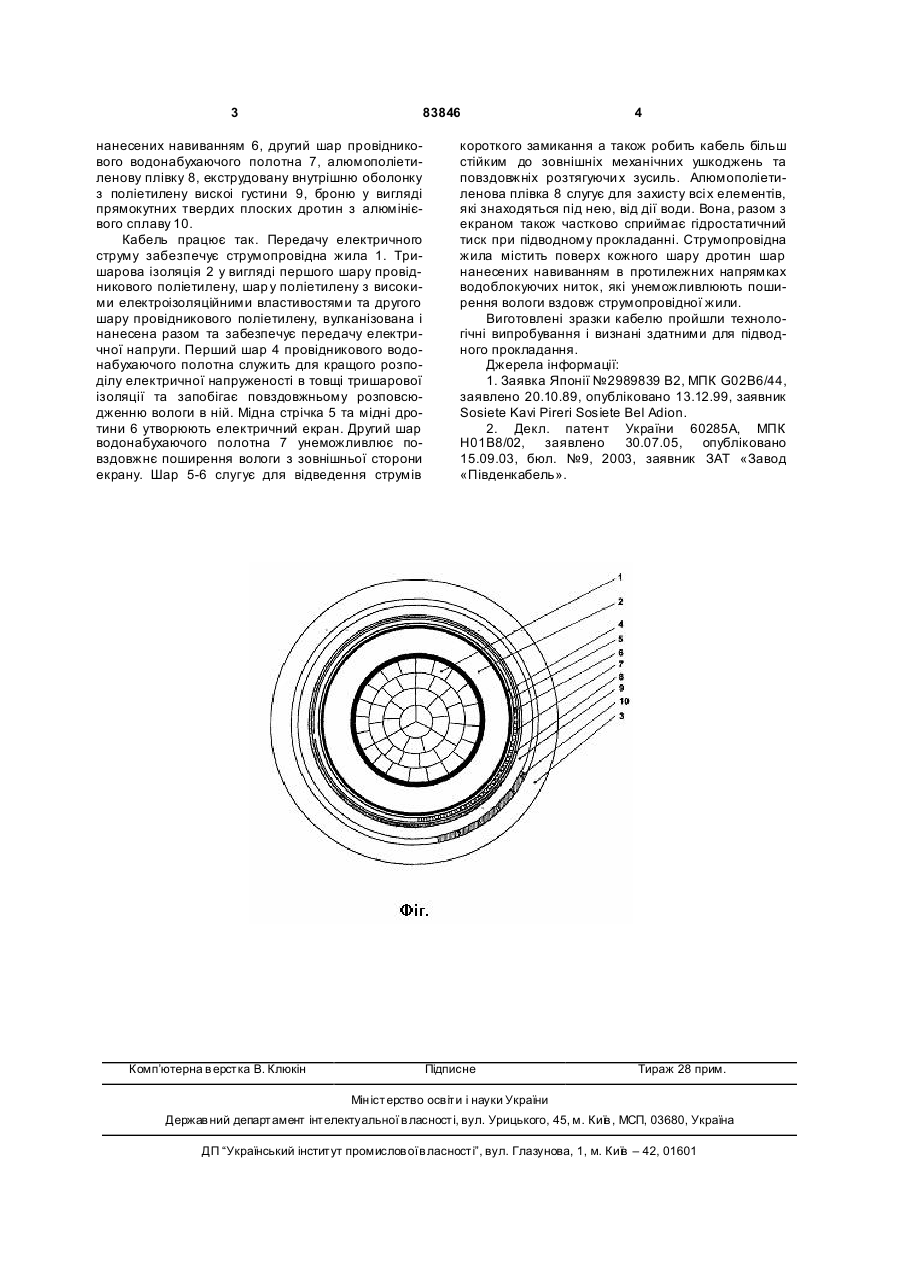

Текст

Кабель підводний екранований і броньований, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки, який відрізняє ться тим, що додатково містить послідовно накладені поверх тришарової ізоляції з вулканізованого поліетилену перший шар провідникового водонабухаючого полотна, принаймні одну нанесену обмотуванням мідну стрічку, суцільний шар круглих мідних дротин, нанесених навиванням, другий шар провідникового водонабухаючого полотна, алюмополіетиленову плівку, екструдовану внутрішню оболонку з поліетилену високої густини, броню у вигляді прямокутних твердих плоских дротин з алюмінієвого сплаву, причому струмопровідна жила герметизована водоблокуючими нитками. Винахід відноситься до електричних кабелів і проводів. Відомий кабель силовий, який складається з одно- або багатожильного осердя, поверх якого накладена ізоляція з шарів полімерної плівки та паперу. Його недоліком є невисока стійкість до дії зовнішнього середовища [1]. Найбільш близьким до запропонованого об'єкту є кабель силовий, який складається з металевої ущільненої струмопровідної жили, тришарової ізоляції з вулканізованого поліетилену та пластмасової оболонки. Його недоліком є неможливість підводного прокладання [2]. В основу запропоновано об'єкта покладено забезпечення його підводного прокладання. Поставлена задача вирішується поєднанням додаткових елементів конструкції та технології їх виготовлення. Відповідність критерію «новизна» запропонованому об'єкту забезпечує те, що він додатково містить послідовно накладені поверх ізоляції перший шар провідникового водонабухаючого полотна, принаймні одну нанесену обмотуванням мідну стрічку, суцільний шар круглих мідних дротин, нанесених навиванням, другий шар провідникового водонабухаючого полотна, алюмополіетиленову плівку, екструдовану внутрішню оболонку з поліетилену вискоі густини, броню у ви гляді прямокутних твердих плоских дротин з алюмінієвого сплаву, причому струмопровідна жила герметизована водоблокуючими нитками. Порівняння запропонованого об'єкта не тільки з прототипом, але і з іншими технічними рішеннями в цій галузі те хніки не виявило в них ознак, які відрізняють запропоноване рішення від прототипу. Це дозволяє зробити висновок про відповідність запропонованого об'єкта критерію «суттєві відзнаки». На Фіг. наведене схематичне зображення запропонованого об'єкта. Він складається з металевої ущільненої струмопровідної жили 1, тришарової ізоляції з вулканізованого поліетилену 2 та пластмасової оболонки 3, окрім того містить перший шар провідникового водонабухаючого полотна 4, принаймні одну нанесену обмотуванням мідну стрічку 5, суцільний шар круглих мідних дротин, (19) UA (11) 83846 (13) (21) a200600895 (22) 01.02.2006 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) ЗОЛОТАРЬОВ ВОЛОДИ МИР МИ ХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, ЧУВУРІН МИКОЛА ПЕТРОВИЧ, U A, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, U A, Н АУ МЕНКО ОЛЕКСІЙ АНТОНОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "ПІВДЕНКАБЕЛЬ", U A (56) UA 60285, 15.09.2003 JP 2165515, 26.06.1990 US 2001/0042635, 22.11.2001 JP 2000299018, 24.10.2000 JP 2001052538, 12.06.2000 RU 17654, 10.04.2001 UA 58424, 15.07.2003 EP 0938102, 14.09.2005 C2 1 3 83846 нанесених навиванням 6, другий шар провідникового водонабухаючого полотна 7, алюмополіетиленову плівку 8, екструдовану внутрішню оболонку з поліетилену вискоі густини 9, броню у вигляді прямокутних твердих плоских дротин з алюмінієвого сплаву 10. Кабель працює так. Передачу електричного струму забезпечує струмопровідна жила 1. Тришарова ізоляція 2 у вигляді першого шару провідникового поліетилену, шар у поліетилену з високими електроізоляційними властивостями та другого шару провідникового поліетилену, вулканізована і нанесена разом та забезпечує передачу електричної напруги. Перший шар 4 провідникового водонабухаючого полотна служить для кращого розподілу електричної напруженості в товщі тришарової ізоляції та запобігає повздовжньому розповсюдженню вологи в ній. Мідна стрічка 5 та мідні дротини 6 утворюють електричний екран. Другий шар водонабухаючого полотна 7 унеможливлює повздовжнє поширення вологи з зовнішньої сторони екрану. Шар 5-6 слугує для відведення струмів Комп’ютерна в ерстка В. Клюкін 4 короткого замикання а також робить кабель більш стійким до зовнішніх механічних ушкоджень та повздовжніх розтягуючи х зусиль. Алюмополіетиленова плівка 8 слугує для захисту всі х елементів, які знаходяться під нею, від дії води. Вона, разом з екраном також частково сприймає гідростатичний тиск при підводному прокладанні. Струмопровідна жила містить поверх кожного шару дротин шар нанесених навиванням в протилежних напрямках водоблокуючих ниток, які унеможливлюють поширення вологи вздовж струмопровідної жили. Виготовлені зразки кабелю пройшли технологічні випробування і визнані здатними для підводного прокладання. Джерела інформації: 1. Заявка Японії №2989839 В2, МПК G02B6/44, заявлено 20.10.89, опубліковано 13.12.99, заявник Sosiete Kavi Pireri Sosiete Bel Adion. 2. Декл. патент України 60285А, МПК Н01В8/02, заявлено 30.07.05, опубліковано 15.09.03, бюл. №9, 2003, заявник ЗАТ «Завод «Південкабель». Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Sheathed submarine cable in an armoring

Автори англійською

Zolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Chuvurin Mykola Petrovych, Antonets Yurii Panasovych, Naumenko Oleksii Antonovych

Назва патенту російською

Кабель подводный экранированный и бронированный

Автори російською

Золотарёв Владимир Михайлович, Карпушенко Василий Петрович, Чувурин Николай Петрович, Антонець Тарас Юрьевич, Науменко Алексей Антонович

МПК / Мітки

МПК: H01B 7/02, H01B 7/14

Мітки: броньований, підводний, екранований, кабель
