Джерело живлення

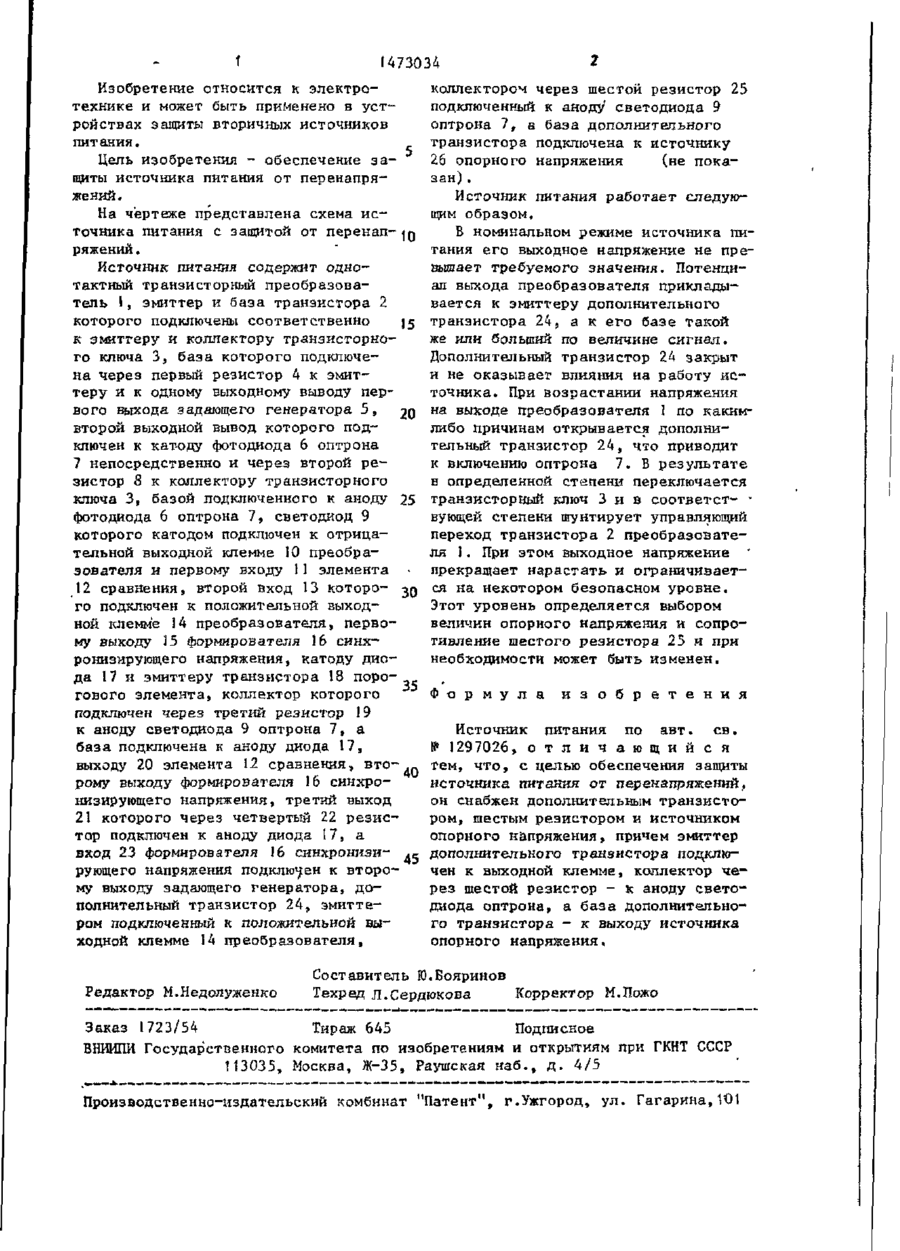

Изобретение относится к электротехнике. Целью изобретения является обеспечение защиты источника питания от перенапряжений. Поставленная цель достигается благодаря наличию связи дополнительного транзистора 24 с выходом источника питания и оптроном 7. В случае возникновения перенапряжения дополнительный транзистор 24 отпирается и включает оптрон 7 для формирования сигнала защиты путем шунтирования управляющего входа транзистора 2 оцнотактного преобразователя ,1. Таким образом, имеющаяся в источнике цепь регулирования одновременно используется для защиты от перенапряжений на выходе источника питания. 1ил. СО С со • • — * • . _ f І473034 Изобретение относится к электротехнике и может быть применено в устройствах защиты вторичных источников питания. Цель изобретения - обеспечение зашиты источника питания от перенапряжений. На чертеже представлена схема источника питания с зашитой от перенап- JQ ряжений. Источник питания содержит однотактный транзисторный преобразователь 1, эмиттер и база транзистора 2 которого подключены соответственно )5 к эмитгеру и коллектору транзисторного ключа 3, база которого подключена через первый резистор 4 к эмиттеру и к одному выходному выводу первого выхода задающего генератора 5, 20 второй выходной вывод которого подключен к катоду фотодиода 6 оптрона 7 непосредственно и через второй резистор 8 к коллектору транзисторного ключа 3, базой подключенного к аноду 25 фотодиода 6 оптрона 7, светодиод 9 которого катодом подключен к отрицательной выходной клемме 10 преобразователя и первому входу 11 элемента 12 сравнения, второй вход 13 которо- 30 го подключен к положительной выходной клемме 14 преобразователя, первому выходу 3 5 формирователя 16 синхронизирующего напряжения, катоду диода 17 и эмиттеру транзистора 18 порогового элемента, коллектор которого подключен через третий резистор 19 к аноду светодиода 9 оптрона 7, а база подключена к аноду диода 17, выходу 20 элемента 12 сравнения, второму выходу формирователя 16 синхро- 4 0 низирующего напряжения, третий выход 21 которого через четвертый 22 резистор подключен к аноду диода і 7, а вход 23 формирователя 16 сннхронизирующего напряжения подключен к второ~- дд му выходу задающего генератора, дополнительный транзистор 24, эмиттером подключенный к положительной выходной клемме 14 преобразователя, Редактор М.Недолуженко коллектором через шестой резистор 25 подключенный к аноду светодиода 9 оптрона 7, а база дополнительного транзистора подключена к источнику 26 опорного напряжения (не показан) . Источник питания работает следующим образом. В номинальном режиме источника питания его выходное напряжение не превышает требуемого значения. Потенциал выхода преобразователя прикладывается к эмиттеру дополнительного транзистора 2ч, а к его базе такой же или больший по величине сигнал. Дополнительный транзистор 24 закрыт и не оказывает влияния на работу источника. При возрастании напряжения н а выходе преобразователя 1 по какимлибо причинам открывается дополнительный транзистор 24, что приводит к включению оптрона 7. Б результате в определенной степени переключается транзисторный ключ 3 и в соответст- вующей степени шунтирует управляющий переход транзистора 2 преобразователя 1. При этом выходное напряжение ' прекращает нарастать и ограничивается на некотором безопасном уровне. Этот уровень определяется выбором величин опорного напряжения и сопротивление шестого резистора 25 п при необходимости может быть изменен. Формула и з о б р е т е н и я Источник питания по авт. св. № 1297026, о т л и ч а ю щ и й с я тем, что, с целью обеспечения защиты источника питания от перенапряжений, он снабжен дополнительным транзистором, шестым резистором и источником опорного напряжения, причем эмиттер дополнительного транзистора подключен к выходной клемме, коллектор через шестой резистор - к аноду светодиода оптрона, а база дополнительного транзистора - к выходу источника опорного напряжения. Составитель Ю.Бояринов Техред Л.Сердгокова Корректор М.Пожо Заказ 1723/54 Тираж 645 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
