Іскробезпечне джерело живлення

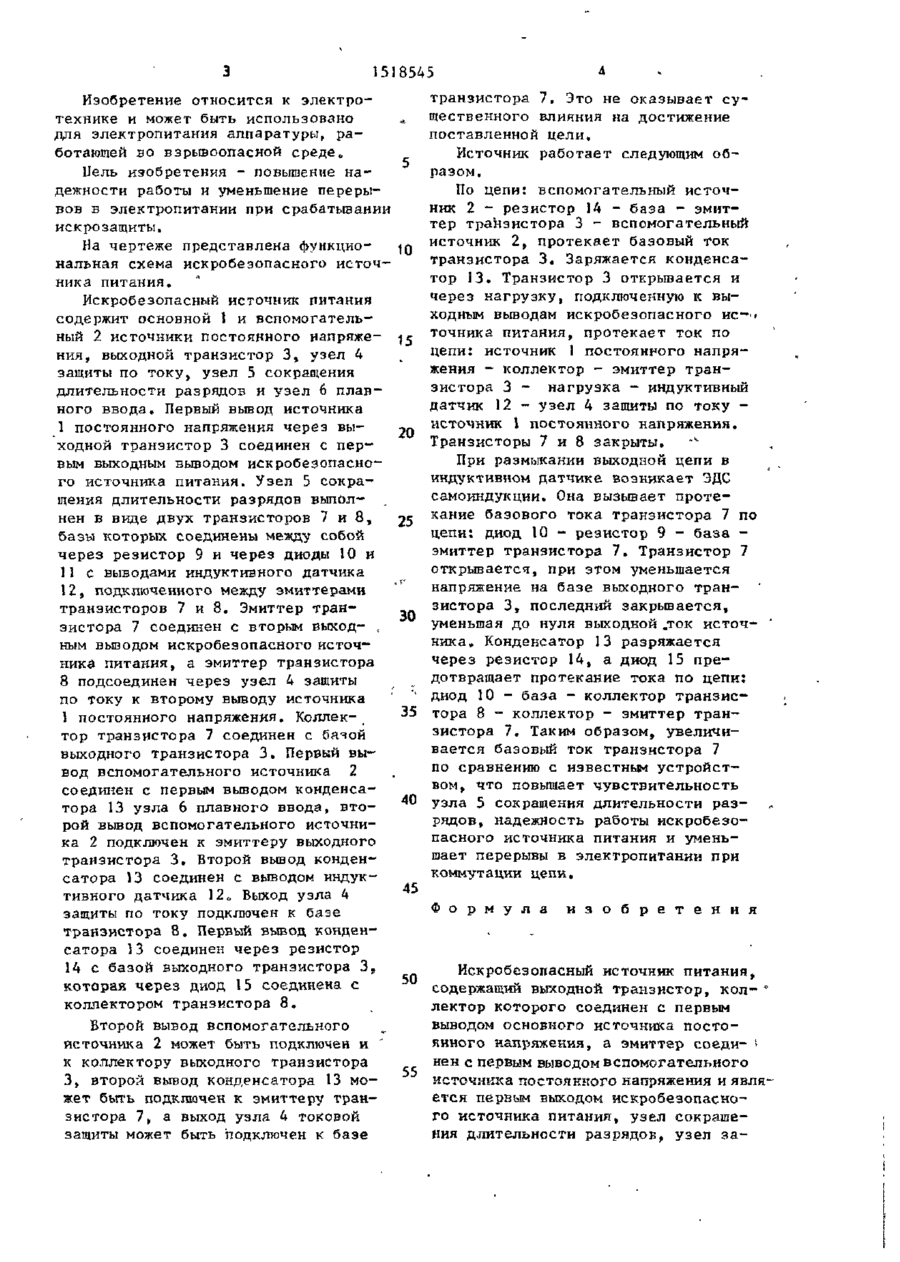

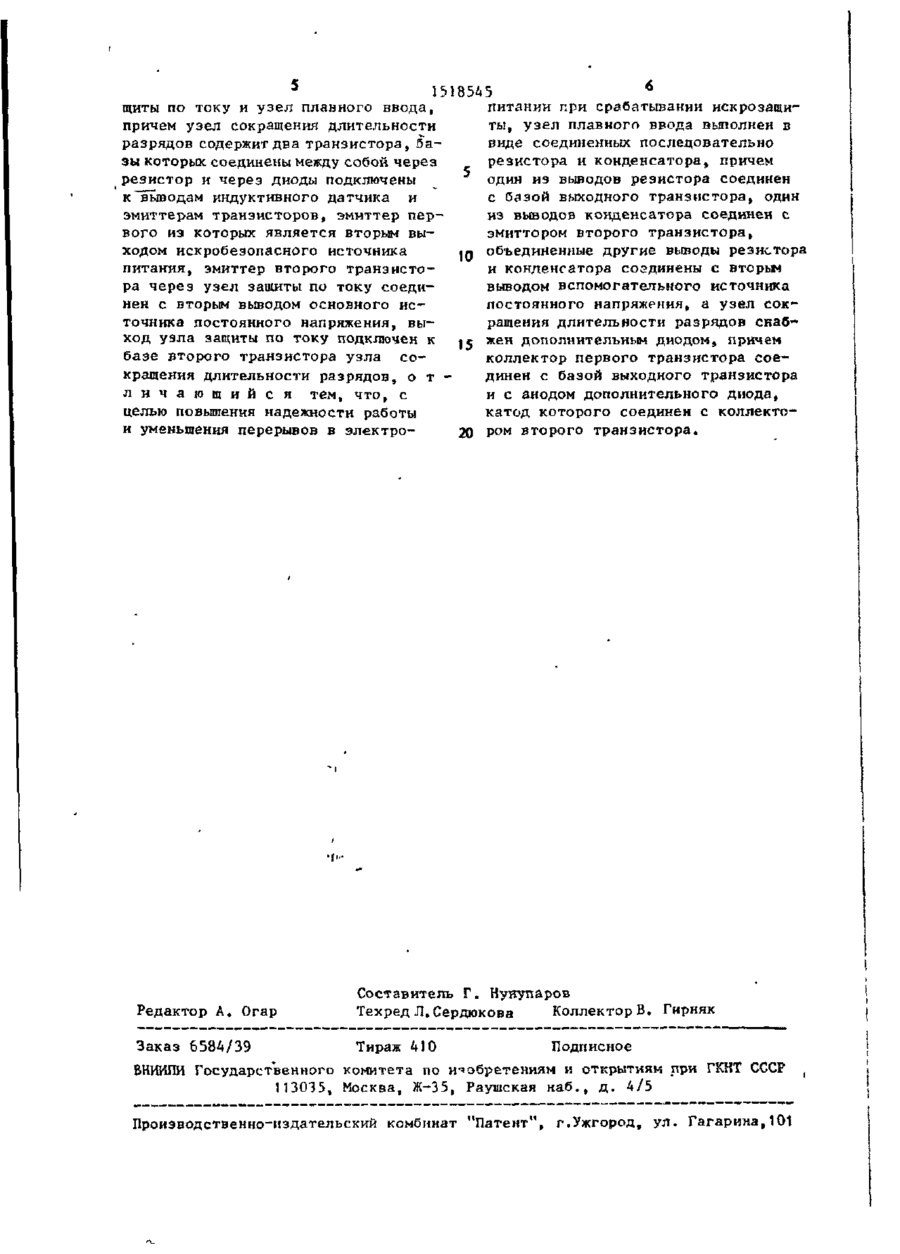

Изобретение относится к электротехнике и может быть использовано для электропитания аппаратуры, работающей во взрывоопасной среде„ Цель изобретения - повышение надежности работы и уменьшение перерывов в электропитании при срабатывании искрозащиты. Устройство содержит основной 1 и вспомогательный 2 источники постоянного напряжения, выходной транзистор 3, узел 4 защиты по току, узел сокращения длительности разрядов (УСДР) 5 и узел 6 плавного I -р ввода. Причем УСДР 5 выполнен на двух транзисторах J и 8, базы которых соединены между собой через резистор 9, а через диоды 10 й 11 с выводами индуктивного датчика 12 О Последний включен между эмиттерами транзисторов 7 и 8. Первый вывод вспомогателького источника 2 постоянного напряжения подключен к соединенным между собой выводам конденсатора 13 и резистора 14 уэл і 6 плавного ввода. Коллекторы транзисторов 7 и 8 соединены чере'з диод 15. Коллектор транзистора 7 соединен с базой выходного транзистора З о Второй вывод источника 2 соединен с эмиттером транзистора 3. При включении источников 1 и 2 конденсатор I3 заряжается, а транзистор 3 открывается и ток перетекает через нагрузку. При размыкании выходной цепи в индуктивном датчике возникает ЭДС самоиндукции. Открывается транзистор 7 УСДР 5 и транзистор 3 закрывается, отключая нагрузку. Конденсатор 13 разряжается через резистор 14. Диод 15 позволяет увеличить чувствительность УСДР 5 и надежность работы устройства в целом, 1 ил. 00 1518545 Изобретение относится к электротехнике и может быть использовано для электропитания аппаратуры, работающей во взрывоопасной среде о Цель изобретения - повышение надежности работы и уменьшение перерывов в электропитании при срабатывании искрозащиты. На чертеже представлена функциональная схема искробезопасного источника питания, Искробезопасный источник питания содержит основной 1 и вспомогательный 2 источники постоянного напряжения, выходной транзистор 3, узел 4 защиты по току, узел 5 сокращения длительности разрядов и узел 6 плавного ввода» Первый вывод источника I постоянного напряжения через выходной транзистор 3 соединен с первым выходным выводом искробезопасного источника питания. Узел 5 сокращения длительности разрядов выполнен в виде двух транзисторов 7 и 8, базы которых соединены между собой через резистор 9 и через диоды 10 и I1 с выводами индуктивного датчика 12, подключенного между эмиттерами транзисторов 7 и 8. Эмиттер транзистора 7 соединен с вторым выход- , ным выводом искробезопасного источника питания, а эмиттер транзистора 8 подсоединен через узел 4 зашиты по току к второму выводу источника 1 постоянного напряжения. Коллектор транзистора 7 соединен с базой выходного транзистора 3. Первый вывод вспомогательного источника 2 соединен с первым выводом конденсатора 13 узла 6 плавного ввода, второй вывод вспомогательного источника 2 подключен к эмиттеру выходного транзистора 3. Второй вывод конденсатора 13 соединен с выводом индуктивного датчика 12 О Выход узла 4 защиты по току подключен к базе транзистора 8. Первый вывод конденсатора 13 соединен через резистор 14 с базой выходного транзистора 3, которая через диод 15 соединена с коллектором транзистора 8. Второй вывод вспомогательного источника 2 может быть подключен и к коллектору выходного транзистора 3, второй вывод конденсатора 13 может быть подключен к эмиттеру транзистора 7, а выход узла 4 токовой защиты может быть подключен к базе д транзистора 7. Это не оказывает существенного влияния на достижение поставленной цели. Источник работает следующим образом. По цепи: вспомогательный источник 2 - резистор 14 - база - эмиттер транзистора 3 - вспомогательный 10 источник 2, протекает базовый ток транзистора 3. Заряжается конденсатор 13. Транзистор 3 открывается и через нагрузку, подключенную к выходным выводам искробезопасного ис-w точника питания, протекает ток по 15 цепи: источник 1 постоянного напряжения - коллектор - эмиттер транзистора 3 - нагрузка - индуктивный датчик 12 - узел 4 зашиты по току источник 1 постоянного напряжения. 20 Транзисторы 7 и 8 закрыты. -1' При размыкании выходной цепи в индуктивном датчике возникает ЭДС самоиндукции. Она вызывает протекание базового тока транзистора 7 по 25 цепи: диод 10 - резистор 9 - база эмиттер транзистора 7. Транзистор 7 открывается, при этом уменьшается напряжение на базе выходного транзистора 3, последний закрывается, 30 уменьшая до нуля выходной „ток источника» Конденсатор 13 разряжается через резистор 14, а диод 15 предотвращает протекание тока по цепи: диод 10 - база - коллектор транзис35 тора 8 - коллектор - эмиттер транзистора 7. Таким образом, увеличивается базовый ток транзистора 7 по сравнению с известным устройством, что повышает чувствительность 40 узла 5 сокращения длительности разрядов, надежность работы искробезопасного источника питания и уменьшает перерывы в электропитании при коммутации цепи. 45 Ф о р м у л а и з о б р е т е н и я Искробезопасный источник питания, содержащий выходной транзистор, кол- " лектор которого соединен с первым выводом основного источника постоянного напряжения, а эмиттар соеди- '• нен с первым выводом вспомогательного 55 источника постоянного напряжения и является первым выходом искробезопасного источника питания, узел сокращения длительности разрядов, узел за 50 1518545 питании при срабатывании нскрозащищиты по току и узел плавного ввода, ты, узел плавного ввода выполнен Б причем узел сокращения длительности виде соединенных последовательно разрядов содержит два транзистора, барезистора и конденсатора, причем зы которых соединены между собой через один из выводов резистора соединен резистор и через диоды подключены с базой выходного транзистора, один к"выводам индуктивного датчика и из выводов конденсатора соединен с эмиттерам транзисторов, эмиттер перэмиттором второго транзистора, вого из которых является вторым выобъединенные другие выводы резистора ходом искробеэопасного источника 10 и конденсатора соединены с вторым питания, эмиттер второго транзистовыводом вспомогательного источника ра через узел защиты по току соедипостоянного напряжения, а узел сокнен с вторым выводом основного исращения длительности разрядов снабточника постоянного напряжения, выжен дополнительным диодом9 причем ход узла защиты по току подключен к коллектор первого транзистора соебазе второго транзистора узла содинен с базой выходного транзистора кращения длительности разрядов, о т и с анодом дополнительного диода, л и ч а ю щ и й с я тем, что, с катод которого соединен с коллектоцелью повышения надежности работы ром второго транзистора. и уменьшения перерывов в электро Редактор А. Огар Составитель Г. Нуиупаров Техред Л.Сердюкова Коллектор В. Гирняк Заказ 6584/39 Тираж 410 Подписное В И Т Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ШИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
