Замикаючий механізм ствола і спосіб запирання каналу ствола

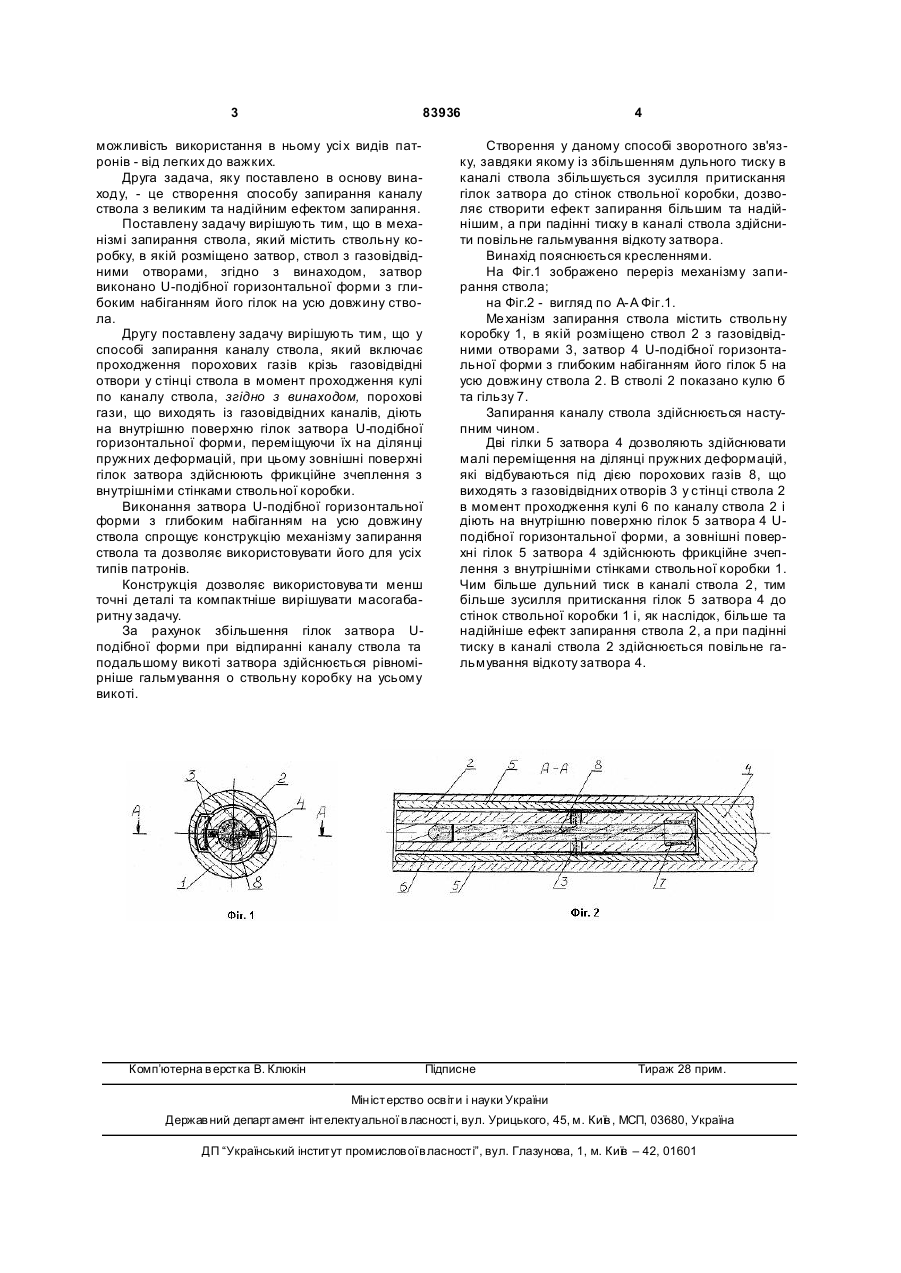

1. Механізм запирання ствола, що містить ствольну коробку, в якій розміщено затвор, ствол з газовідвідними отворами, який відрізняється тим, 3 83936 можливість використання в ньому усі х видів патронів - від легких до важких. Друга задача, яку поставлено в основу винаходу, - це створення способу запирання каналу ствола з великим та надійним ефектом запирання. Поставлену задачу вирішують тим, що в механізмі запирання ствола, який містить ствольну коробку, в якій розміщено затвор, ствол з газовідвідними отворами, згідно з винаходом, затвор виконано U-подібної горизонтальної форми з глибоким набіганням його гілок на усю довжину ствола. Другу поставлену задачу вирішують тим, що у способі запирання каналу ствола, який включає проходження порохових газів крізь газовідвідні отвори у стінці ствола в момент проходження кулі по каналу ствола, згідно з винаходом, порохові гази, що виходять із газовідвідних каналів, діють на внутрішню поверхню гілок затвора U-подібної горизонтальної форми, переміщуючи їх на ділянці пружних деформацій, при цьому зовнішні поверхні гілок затвора здійснюють фрикційне зчеплення з внутрішніми стінками ствольної коробки. Виконання затвора U-подібної горизонтальної форми з глибоким набіганням на усю довжину ствола спрощує конструкцію механізму запирання ствола та дозволяє використовувати його для усіх типів патронів. Конструкція дозволяє використовува ти менш точні деталі та компактніше вирішувати масогабаритну задачу. За рахунок збільшення гілок затвора Uподібної форми при відпиранні каналу ствола та подальшому викоті затвора здійснюється рівномірніше гальмування о ствольну коробку на усьому викоті. Комп’ютерна в ерстка В. Клюкін 4 Створення у даному способі зворотного зв'язку, завдяки якому із збільшенням дульного тиску в каналі ствола збільшується зусилля притискання гілок затвора до стінок ствольної коробки, дозволяє створити ефект запирання більшим та надійнішим, а при падінні тиску в каналі ствола здійснити повільне гальмування відкоту затвора. Винахід пояснюється кресленнями. На Фіг.1 зображено переріз механізму запирання ствола; на Фіг.2 - вигляд по А-А Фіг.1. Ме ханізм запирання ствола містить ствольну коробку 1, в якій розміщено ствол 2 з газовідвідними отворами 3, затвор 4 U-подібної горизонтальної форми з глибоким набіганням його гілок 5 на усю довжину ствола 2. В стволі 2 показано кулю б та гільзу 7. Запирання каналу ствола здійснюється наступним чином. Дві гілки 5 затвора 4 дозволяють здійснювати малі переміщення на ділянці пружних деформацій, які відбуваються під дією порохових газів 8, що виходять з газовідвідних отворів 3 у стінці ствола 2 в момент проходження кулі 6 по каналу ствола 2 і діють на внутрішню поверхню гілок 5 затвора 4 Uподібної горизонтальної форми, а зовнішні поверхні гілок 5 затвора 4 здійснюють фрикційне зчеплення з внутрішніми стінками ствольної коробки 1. Чим більше дульний тиск в каналі ствола 2, тим більше зусилля притискання гілок 5 затвора 4 до стінок ствольної коробки 1 і, як наслідок, більше та надійніше ефект запирання ствола 2, а при падінні тиску в каналі ствола 2 здійснюється повільне гальмування відкоту затвора 4. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
