Ротор розкидача органічних добрив

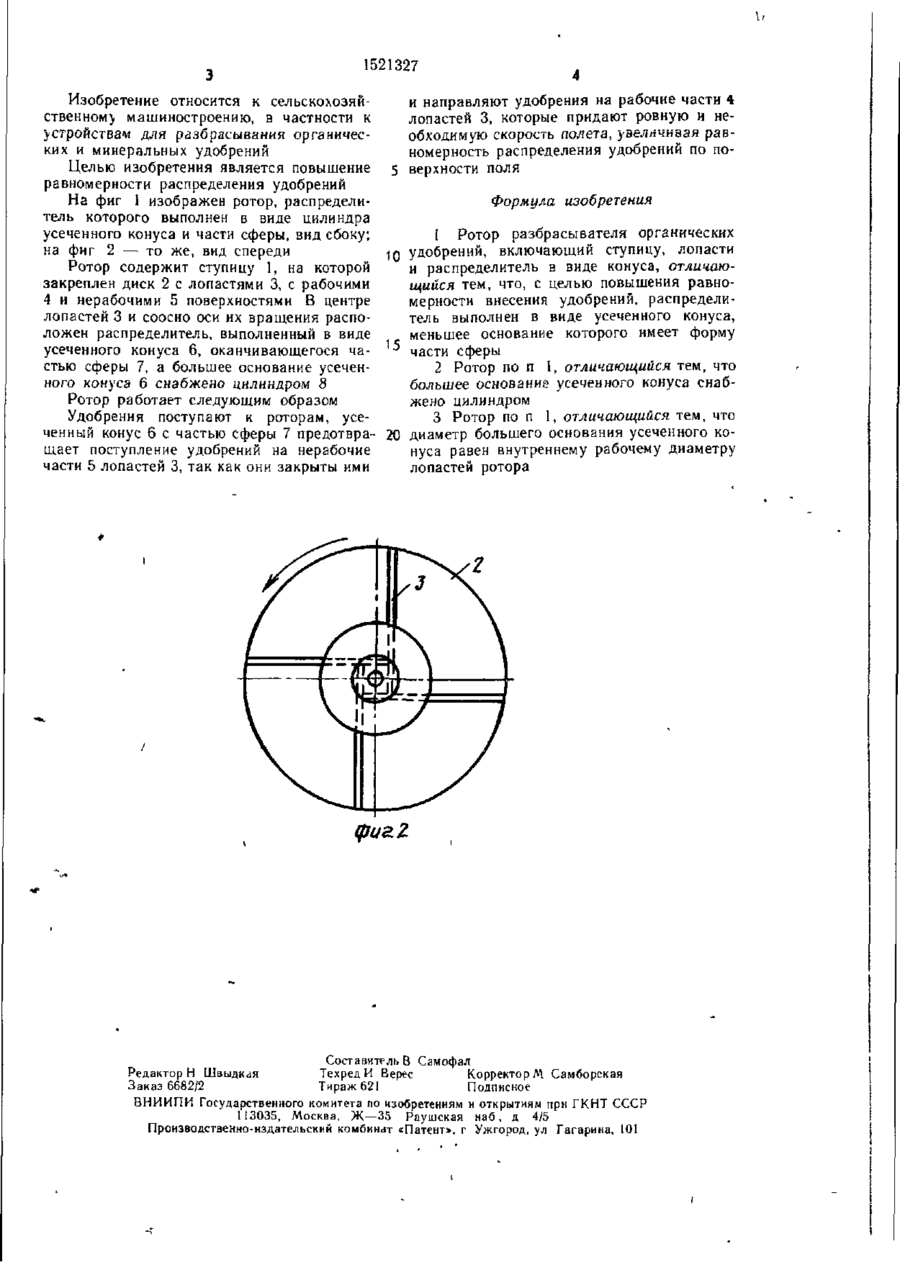

Изобретение относится к сельскохозяй ственному машиностроению, в частности к устройствам для разбрасывания органичес фигА ЦРПФ-К ких и минеральных удобрений Целью изоб ретения является повышение равномерное ти распределения удобрений Ротор для внесения в почву органических удобрений содержит ступицу 1, на которой закреплен диск с лопастями 3, с рабочими поверхностями 4 и нерабочими поверхностями 5 В центре лопастей 3 соосно оси их вращения расположен распределитель, выполненный в виде усеченного конуса 6, оканчивающегося ча стью сферы 7 При попадании удобрений Hd распределитель конус 6 с частью сферы 7 предотвращает поступление удобрений к нерабочим поверхностям 5 лопастей 3 и направляет их на рабочие поверхности 4, которые придают удобрениям равномерную скорость полета 2 з п ф-лы, 2 ил 1521327 и направляют удобрения на рабочие части 4 Изобретение относится к сельскохозяйлопастей 3, которые придают ровную и нественному машиностроению, в частности к устройствам для разбрасывания органичесобходимую скорость полета, увеличивая равких и минеральных удобрений номерность распределения удобрений по поЦелью изобретения является повышение 5 верхности поля равномерности распределения удобрений Формула изобретения На фиг 1 изображен ротор, распределитель которого выполнен в виде цилиндра усеченного конуса и части сферы, вид сбоку; 1 Ротор разбрасывателя органических на фиг 2 — то же, вид спереди 10 удобрений, включающий ступицу, лопасти и распределитель в виде конуса, отличаюРотор содержит ступицу 1, на которой щийся тем, что, с целью повышения равнозакреплен диск 2 с лопастями 3, с рабочими мерности внесения удобрений, распредели4 и нерабочими 5 поверхностями В центре тель выполнен в виде усеченного конуса, лопастей 3 и соосно оси их вращения распоменьшее основание которого имеет форму ложен распределитель, выполненный в виде части сферы усеченного конуса 6, оканчивающегося частью сферы 7, а большее основание усечен2 Ротор по п 1, отличающийся тем, что ного конуса 6 снабжено палиндром 8 большее основание усеченного конуса снабжено цилиндром Ротор работает следующим образом 3 Ротор по п I, отличающийся тем, что Удобрения поступают к роторам, усеченный конус 6 с частью сферы 7 предотвра- 20 диаметр большего основания усеченного конуса равен внутреннему рабочему диаметру щает поступление удобрений на нерабочие лопастей ротора части 5 лопастей 3, так как они закрыты ими (pUciZ Составитель В Самофал Редактор Н Швыдкая Техред И Верес Корректор М Самборская Заказ 6682/2 Тираж 621 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35 Раушская наб, д 4/5 Производственно-издательский комбинат «Патент>, г Ужгород, ул Гагарина, 101
