Диспергуючий пристрій

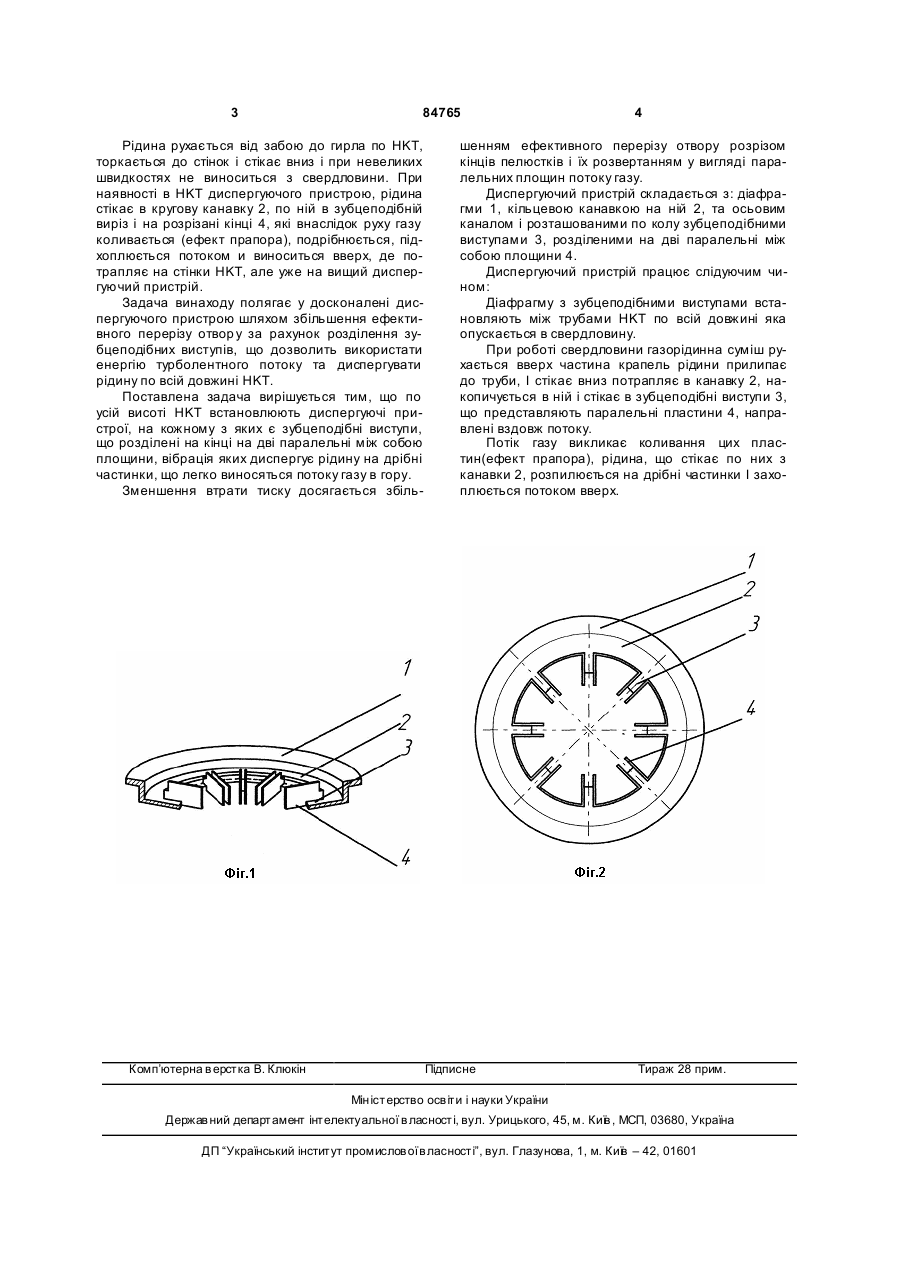

Диспергуючий пристрій, який містить діафрагму, що має осьовий канал з розташованими по колу зубцеподібними виступами з пружного матеріалу, який відрізняється тим, що на кінці кожного зубцеподібного виступу встановлені дві пружні паралельні пластини для спрямування між ними потоку. (19) (21) a200612931 (22) 07.12.2006 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) УГРИНОВСЬКИЙ АНДРІЙ ВАСИЛЬОВИЧ, UA, КЛИМИШИН ЯРОСЛАВ ДАНИЛОВИЧ, U A, ДЯЧУК НАТАЛІЯ СТЕПАНІВНА, UA, ШТИГЛЯН ІВАН ІВАНОВИЧ, UA (73) УГРИНОВСЬКИЙ АНДРІЙ ВАСИЛЬОВИЧ, UA, КЛИМИШИН ЯРОСЛАВ ДАНИЛОВИЧ, U A, ДЯЧУК НАТАЛІЯ СТЕПАНІВНА, UA, ШТИГЛЯН ІВАН ІВАНОВИЧ, UA 3 84765 Рідина рухається від забою до гирла по HKT, торкається до стінок і стікає вниз і при невеликих швидкостях не виноситься з свердловини. При наявності в HKT диспергуючого пристрою, рідина стікає в кругову канавку 2, по ній в зубцеподібній виріз і на розрізані кінці 4, які внаслідок руху газу коливається (ефект прапора), подрібнюється, підхоплюється потоком и виноситься вверх, де потрапляє на стінки HKT, але уже на вищий диспергуючий пристрій. Задача винаходу полягає у досконалені диспергуючого пристрою шляхом збільшення ефективного перерізу отвор у за рахунок розділення зубцеподібних виступів, що дозволить використати енергію турболентного потоку та диспергувати рідину по всій довжині HKT. Поставлена задача вирішується тим, що по усій висоті HKT встановлюють диспергуючі пристрої, на кожному з яких є зубцеподібні виступи, що розділені на кінці на дві паралельні між собою площини, вібрація яких диспергує рідину на дрібні частинки, що легко виносяться потоку газу в гору. Зменшення втрати тиску досягається збіль Комп’ютерна в ерстка В. Клюкін 4 шенням ефективного перерізу отвору розрізом кінців пелюстків і їх розвертанням у вигляді паралельних площин потоку газу. Диспергуючий пристрій складається з: діафрагми 1, кільцевою канавкою на ній 2, та осьовим каналом і розташованими по колу зубцеподібними виступами 3, розділеними на дві паралельні між собою площини 4. Диспергуючий пристрій працює слідуючим чином: Діафрагму з зубцеподібними виступами встановляють між трубами HKT по всій довжині яка опускається в свердловину. При роботі свердловини газорідинна суміш рухається вверх частина крапель рідини прилипає до труби, І стікає вниз потрапляє в канавку 2, накопичується в ній і стікає в зубцеподібні виступи 3, що представляють паралельні пластини 4, направлені вздовж потоку. Потік газу викликає коливання цих пластин(ефект прапора), рідина, що стікає по них з канавки 2, розпилюється на дрібні частинки І захоплюється потоком вверх. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
