Вихрострумовий сепаратор

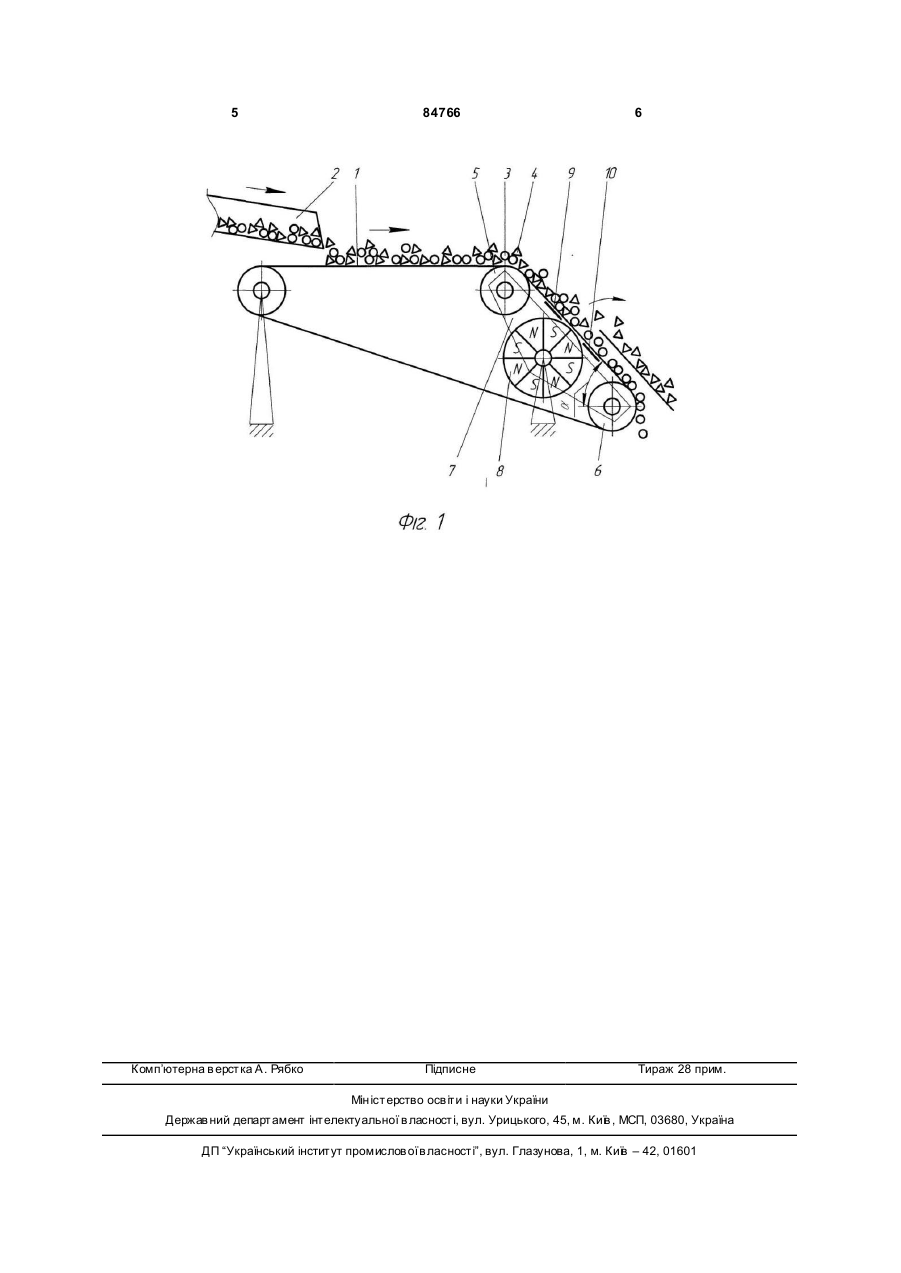

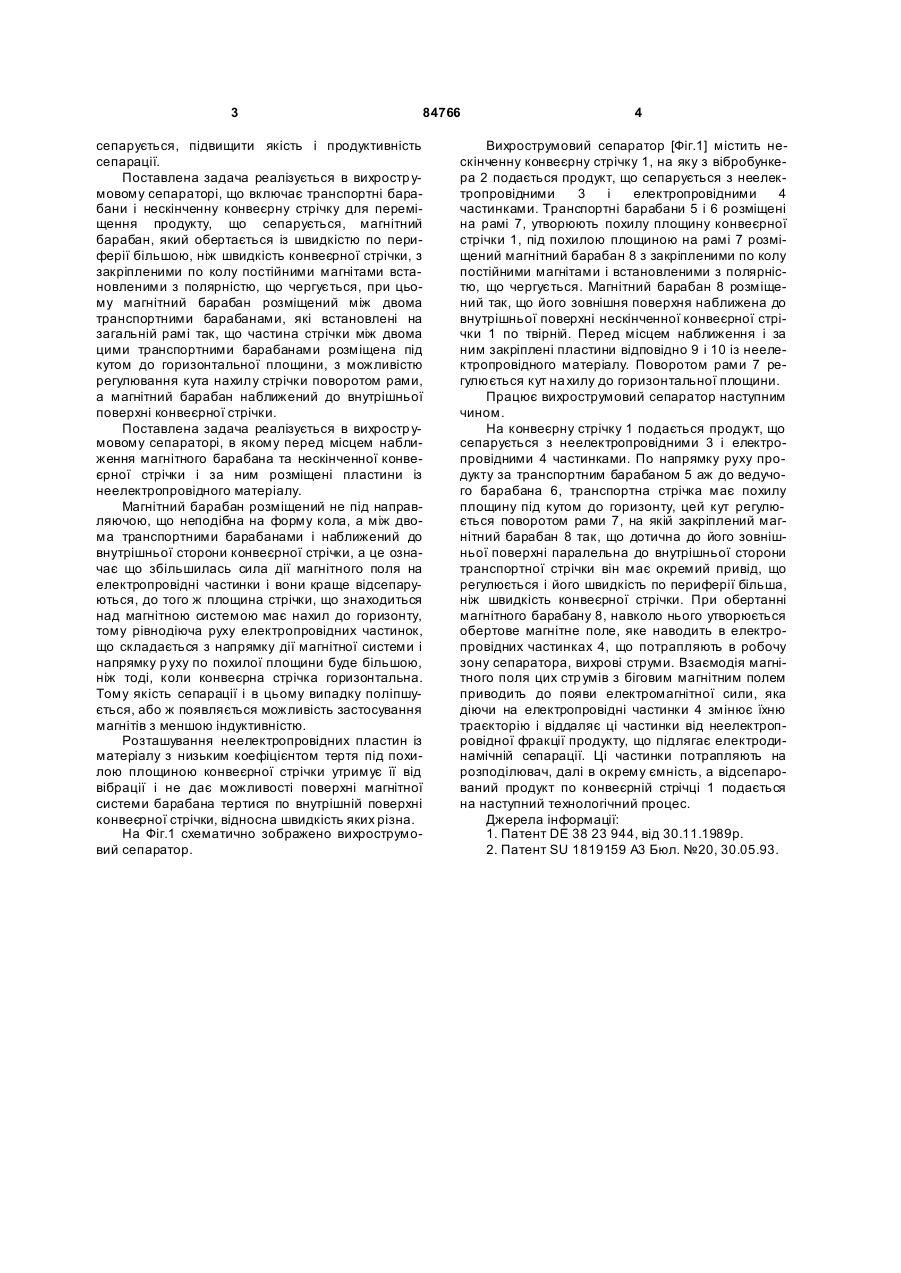

1. Вихрострумовий сепаратор, що включає транспортні барабани і нескінченну конвеєрну стрічку для переміщення продукту, який сепарується, магнітний барабан, виконаний з розміщени C2 1 3 84766 сепарується, підвищити якість і продуктивність сепарації. Поставлена задача реалізується в вихростр умовому сепараторі, що включає транспортні барабани і нескінченну конвеєрну стрічку для переміщення продукту, що сепарується, магнітний барабан, який обертається із швидкістю по периферії більшою, ніж швидкість конвеєрної стрічки, з закріпленими по колу постійними магнітами встановленими з полярністю, що чергується, при цьому магнітний барабан розміщений між двома транспортними барабанами, які встановлені на загальній рамі так, що частина стрічки між двома цими транспортними барабанами розміщена під кутом до горизонтальної площини, з можливістю регулювання кута нахилу стрічки поворотом рами, а магнітний барабан наближений до внутрішньої поверхні конвеєрної стрічки. Поставлена задача реалізується в вихростр умовому сепараторі, в якому перед місцем наближення магнітного барабана та нескінченної конвеєрної стрічки і за ним розміщені пластини із неелектропровідного матеріалу. Магнітний барабан розміщений не під направляючою, що неподібна на форму кола, а між двома транспортними барабанами і наближений до внутрішньої сторони конвеєрної стрічки, а це означає що збільшилась сила дії магнітного поля на електропровідні частинки і вони краще відсепаруються, до того ж площина стрічки, що знаходиться над магнітною системою має нахил до горизонту, тому рівнодіюча руху електропровідних частинок, що складається з напрямку дії магнітної системи і напрямку р уху по похилої площини буде більшою, ніж тоді, коли конвеєрна стрічка горизонтальна. Тому якість сепарації і в цьому випадку поліпшується, або ж появляється можливість застосування магнітів з меншою індуктивністю. Розташування неелектропровідних пластин із матеріалу з низьким коефіцієнтом тертя під похилою площиною конвеєрної стрічки утримує її від вібрації і не дає можливості поверхні магнітної системи барабана тертися по внутрішній поверхні конвеєрної стрічки, відносна швидкість яких різна. На Фіг.1 схематично зображено вихрострумовий сепаратор. 4 Вихрострумовий сепаратор [Фіг.1] містить нескінченну конвеєрну стрічку 1, на яку з вібробункера 2 подається продукт, що сепарується з неелектропровідними 3 і електропровідними 4 частинками. Транспортні барабани 5 і 6 розміщені на рамі 7, утворюють похилу площину конвеєрної стрічки 1, під похилою площиною на рамі 7 розміщений магнітний барабан 8 з закріпленими по колу постійними магнітами і встановленими з полярністю, що чергується. Магнітний барабан 8 розміщений так, що його зовнішня поверхня наближена до внутрішньої поверхні нескінченної конвеєрної стрічки 1 по твірній. Перед місцем наближення і за ним закріплені пластини відповідно 9 і 10 із неелектропровідного матеріалу. Поворотом рами 7 регулюється кут на хилу до горизонтальної площини. Працює вихрострумовий сепаратор наступним чином. На конвеєрну стрічку 1 подається продукт, що сепарується з неелектропровідними 3 і електропровідними 4 частинками. По напрямку руху продукту за транспортним барабаном 5 аж до ведучого барабана 6, транспортна стрічка має похилу площину під кутом до горизонту, цей кут регулюється поворотом рами 7, на якій закріплений магнітний барабан 8 так, що дотична до його зовнішньої поверхні паралельна до внутрішньої сторони транспортної стрічки він має окремий привід, що регулюється і його швидкість по периферії більша, ніж швидкість конвеєрної стрічки. При обертанні магнітного барабану 8, навколо нього утворюється обертове магнітне поле, яке наводить в електропровідних частинках 4, що потрапляють в робочу зону сепаратора, вихрові струми. Взаємодія магнітного поля цих стр умів з біговим магнітним полем приводить до появи електромагнітної сили, яка діючи на електропровідні частинки 4 змінює їхню траєкторію і віддаляє ці частинки від неелектропровідної фракції продукту, що підлягає електродинамічній сепарації. Ці частинки потрапляють на розподілювач, далі в окрему ємність, а відсепарований продукт по конвеєрній стрічці 1 подається на наступний технологічний процес. Джерела інформації: 1. Патент DE 38 23 944, від 30.11.1989р. 2. Патент SU 1819159 A3 Бюл. №20, 30.05.93. 5 Комп’ютерна в ерстка А. Рябко 84766 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
