Спосіб контролю механічних параметрів багатоконтактного реле

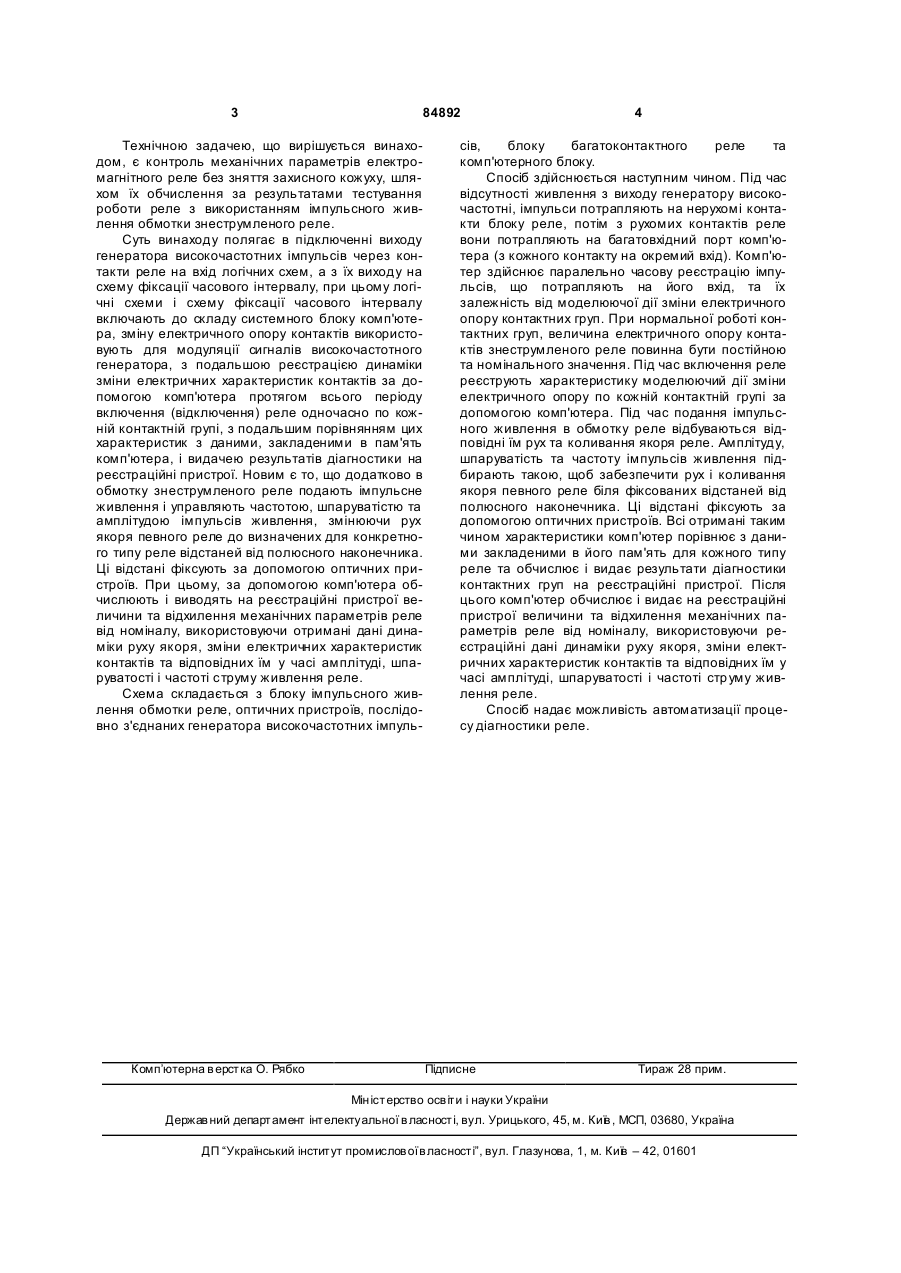

Спосіб контролю механічних параметрів багатоконтактного реле, який полягає в підключенні виходу генератора високочастотних імпульсів через контакти реле на вхід логічних схем, а з їх виходу на схему фіксації часового інтервалу, при цьому логічні схеми і схему фіксації часового інтервалу включають до складу системного блока комп'ютера, зміну електричного опору контактів C2 2 (19) 1 3 84892 Технічною задачею, що вирішується винаходом, є контроль механічних параметрів електромагнітного реле без зняття захисного кожуху, шляхом їх обчислення за результатами тестування роботи реле з використанням імпульсного живлення обмотки знеструмленого реле. Суть винаходу полягає в підключенні виходу генератора високочастотних імпульсів через контакти реле на вхід логічних схем, а з їх виходу на схему фіксації часового інтервалу, при цьому логічні схеми і схему фіксації часового інтервалу включають до складу системного блоку комп'ютера, зміну електричного опору контактів використовують для модуляції сигналів високочастотного генератора, з подальшою реєстрацією динаміки зміни електричних характеристик контактів за допомогою комп'ютера протягом всього періоду включення (відключення) реле одночасно по кожній контактній групі, з подальшим порівнянням цих характеристик з даними, закладеними в пам'ять комп'ютера, і видачею результатів діагностики на реєстраційні пристрої. Новим є то, що додатково в обмотку знеструмленого реле подають імпульсне живлення і управляють частотою, шпаруватістю та амплітудою імпульсів живлення, змінюючи рух якоря певного реле до визначених для конкретного типу реле відстаней від полюсного наконечника. Ці відстані фіксують за допомогою оптичних пристроїв. При цьому, за допомогою комп'ютера обчислюють і виводять на реєстраційні пристрої величини та відхилення механічних параметрів реле від номіналу, використовуючи отримані дані динаміки руху якоря, зміни електричних характеристик контактів та відповідних їм у часі амплітуді, шпаруватості і частоті струму живлення реле. Схема складається з блоку імпульсного живлення обмотки реле, оптичних пристроїв, послідовно з'єднаних генератора високочастотних імпуль Комп’ютерна в ерстка О. Рябко 4 сів, блоку багатоконтактного реле та комп'ютерного блоку. Спосіб здійснюється наступним чином. Під час відсутності живлення з виходу генератору високочастотні, імпульси потрапляють на нерухомі контакти блоку реле, потім з рухомих контактів реле вони потрапляють на багатовхідний порт комп'ютера (з кожного контакту на окремий вхід). Комп'ютер здійснює паралельно часову реєстрацію імпульсів, що потрапляють на його вхід, та їх залежність від моделюючої дії зміни електричного опору контактних груп. При нормальної роботі контактних груп, величина електричного опору контактів знеструмленого реле повинна бути постійною та номінального значення. Під час включення реле реєструють характеристику моделюючий дії зміни електричного опору по кожній контактній групі за допомогою комп'ютера. Під час подання імпульсного живлення в обмотку реле відбуваються відповідні їм рух та коливання якоря реле. Амплітуду, шпаруватість та частоту імпульсів живлення підбирають такою, щоб забезпечити рух і коливання якоря певного реле біля фіксованих відстаней від полюсного наконечника. Ці відстані фіксують за допомогою оптичних пристроїв. Всі отримані таким чином характеристики комп'ютер порівнює з даними закладеними в його пам'ять для кожного типу реле та обчислює і видає результати діагностики контактних груп на реєстраційні пристрої. Після цього комп'ютер обчислює і видає на реєстраційні пристрої величини та відхилення механічних параметрів реле від номіналу, використовуючи реєстраційні дані динаміки руху якоря, зміни електричних характеристик контактів та відповідних їм у часі амплітуді, шпаруватості і частоті стр уму живлення реле. Спосіб надає можливість автоматизації процесу діагностики реле. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
