Кукурудзозбиральна приставка

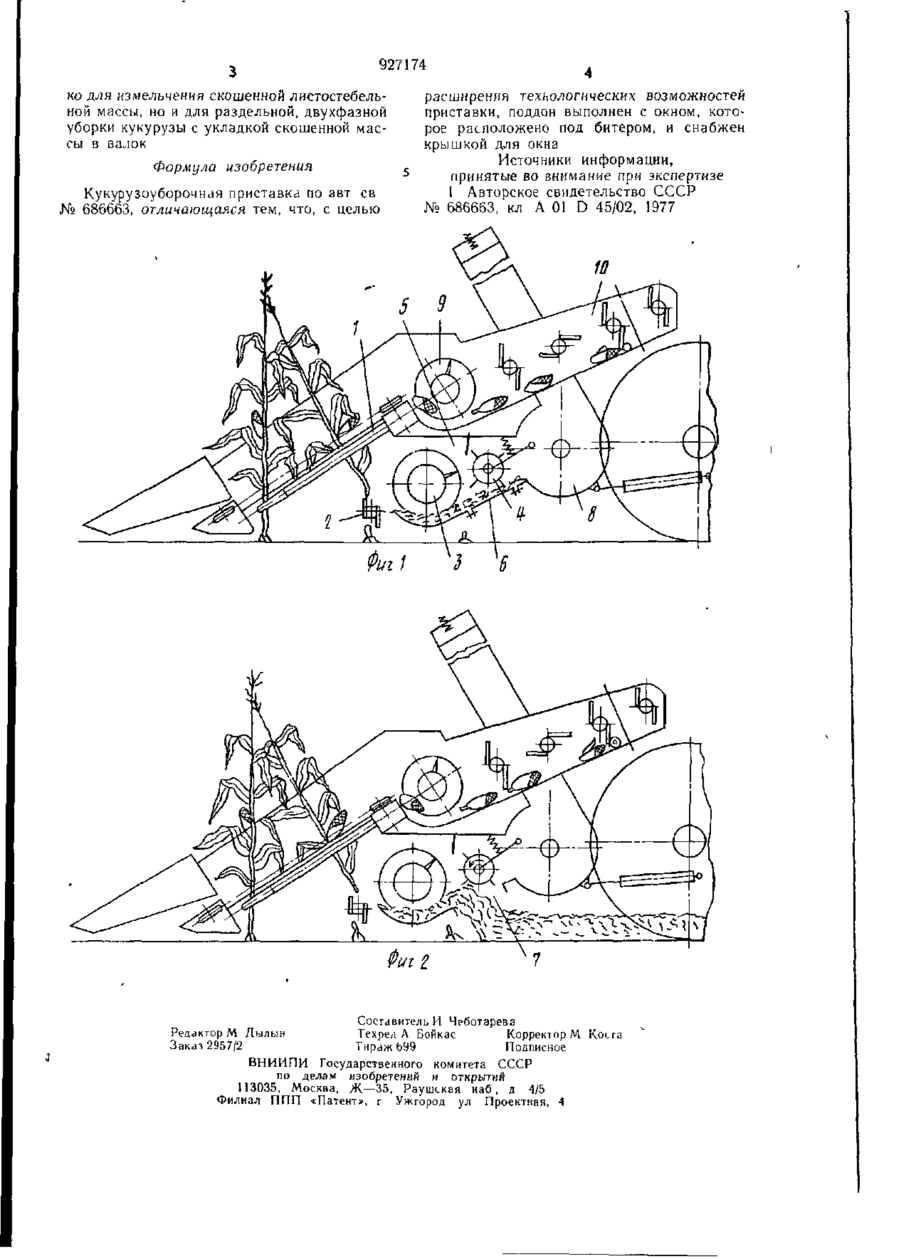

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик К 71 90*71і і 1Л АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 686663 (22) Заявлено 06.08.80 (21) 2969206/30-15 А 01 D 45/02 с присоединением заявки №—• Государственный комитет (51) М Кл. 3 (23) Приоритет — СССР по делам изобретений и открытий Опубликовано 15.05.82. Бюллетень № 18 (53) УДК 631 355 (088 8) Дата опубликования описания 25.05.82 (72) Авторы изобретения Б. Д. Козачок, П. П. Барановский, Г. М. Архипов и Г. Ф. Урсал (71) Заявитель (54) КУКУРУЗОУБОРОЧНАЯ ПРИСТАВКА 1 Изобретение относится к сельскохозяйственному машиностроению, в частности к кукурузоуборочным приставкам. По основному авт. св. № 686663, известна кукурузоуборочная приставка, содержащая початкоотделяющие вальцы, режущий аппарат, питающее устройство, измельчитель с силосоприводом, поддон, наклонную камеру с транспортером, при этом питающее устройство измельчителя выполнено из последовательно установленного шнека и лопастного подпружиненного битера [1]. Недостатком такой кукурузоуборочной приставки является то, что ее невозможно использовать при двухфазной технологии уборки кукурузы с укладкой срезанных стеблей в- валок, так как известная приставка предназначена для сбора всего биологического урожая. Цель изобретения — расширение технологических возможностей приставки. Указанная цель достигается тем, что поддон выполнен с окном, которое расположено под битером, и снабжен крышкой для окна. На фиг 1 схематически изображена кукурузоуборочная приставка, вид сбоку, на фиг. 2 — то же, при снятом поддоне. Приставка состоит из початкоотделяющих вальцов I, режущего аппарата 2, шнека стеблей 3, лопастного подпружиненного битера 4, смонтированного в камере шнека 5, съемного поддона 6, который служит для 5 образования выбросного окна 7, измельчителя 8, шнека початков 9, наклонной камеры 10 о Устройство работает следующим образом. ,0 При движении приставки, фронтально навешенной на комбайн, вдоль рядков стебли кукурузы направляются мысами к початкоотделяющим вальцам 1. При прокатывании стеблей початкоотделяющими вальцами початки отделяются от стеблей и затем пода15 ются в молотилку комбайна Прокатанные вальцами стебли срезаются режущим аппаратом 2, поступают в шнек стеблей 3, смещающий поток стеблей к центру. Накопленные здесь стебли шнеком и подпружиненным битером 4 подаются в выбросное окно 7, об20 разовавшееся после снятия поддона 6 и образуют на почве валок из листостебельной массы Изобретение дает возможность использовать кукурузоуборочную приставку не толь 927174 ко для измельчения скошенной листостебельной массы, но и для раздельной, двухфазной уборки кукурузы с укладкой скошенной массы в валок Формула изобретения Кукурузоуборочная приставка по авт ев № 686663, отличающаяся тем, что, с целью Фиг / расширения технологических возможностей приставки, поддон выполнен с окном, которое расположено под битером, и снабжен крышкой для окна Источники информации, принятые во внимание при экспертизе 1 Авторское свидетельство СССР № 686663, кл А 01 D 45/02, 1977 J V Составитель И Чеботарева Редактор М Дылын Техред А Бойкас Корректор М Kotra Заказ 2957/2 Тираж Ь99 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород у л Проектная, 4
