Кукурудзозбиральна приставка

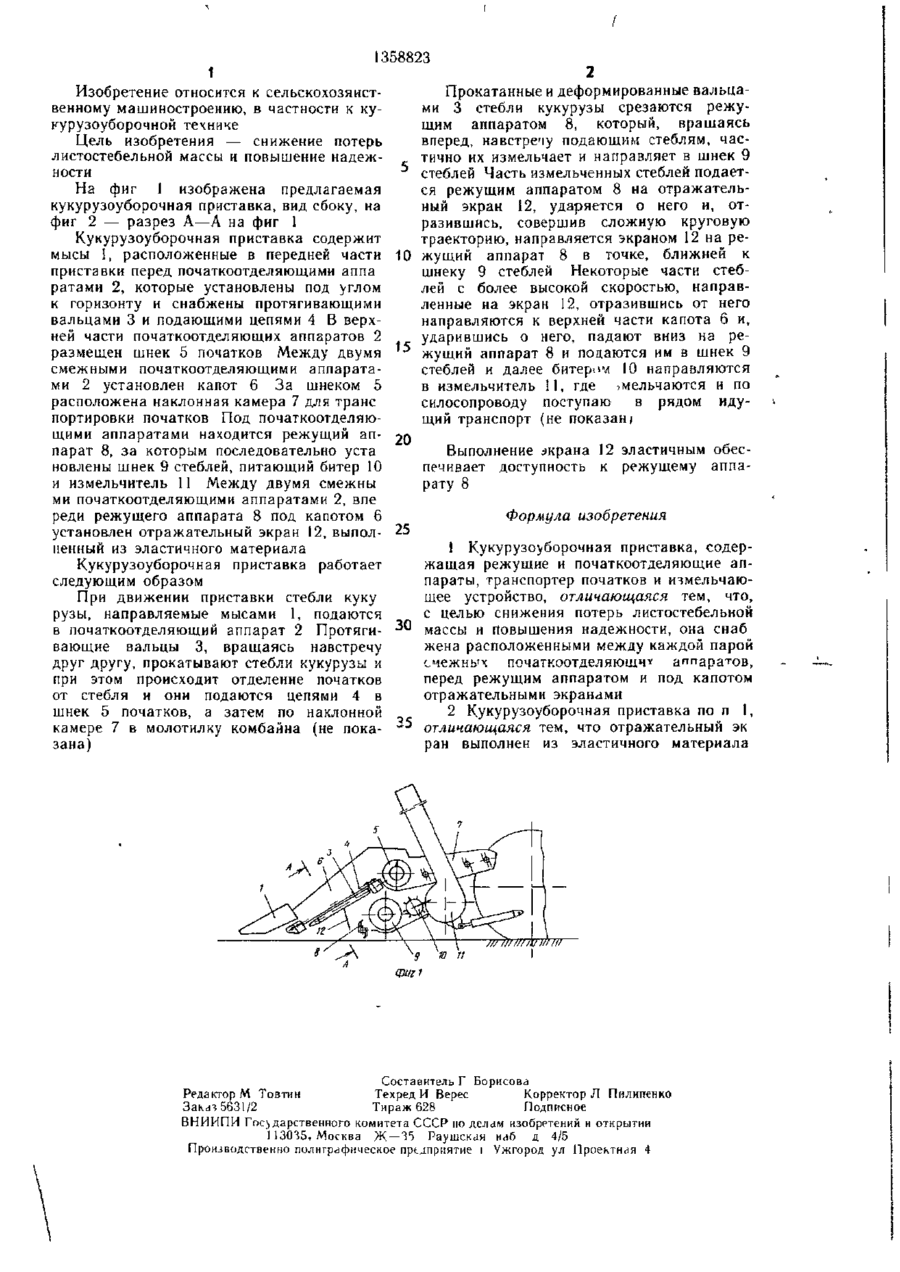

Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения — снижение потерь листостебель ной массы и повышение надежности. Кукурузоуборочная приставка содержит режущий аппарат (РА) и початкоотделяющий- аппарат 2. Между двумя смежными початкоотделяющими аппаратами 2 перед РА под капотом 6 установлен отражательный экран 12. Экран 12 выполнен эластичным. При движении приставки стебли кукурузы срезаются РА, который, вращаясь навстречу подающим стеблям, частично их измельчает. Часть измельченных стеблей подается РА на отражательный экран 12, ударяется об него и, отразившись, направляется на РА в точке, ближней к щнеку стеблей. Наличие экрана 12 обеспечивает снижение потерь листостебельной массы. Выполнение экрана 12 эластичным обеспечивает доступность к РА. 1 з. п. ф-лы, 2 ил. А-А со СП 00 оо го 00 1Z ери і г * * 1358823 Изобретение относится к сельскохозяйственному машиностроению, в частности к кукурузоуборочной технике Цель изобретения — снижение потерь листостебельной массы и повышение надежности На фиг 1 изображена предлагаемая кукурузоуборочная приставка, вид сбоку, на фиг 2 — разрез А—А на фиг 1 Кукурузоуборочная приставка содержит мысы 1, расположенные в передней части приставки перед початкоотделяющими аппа ратами 2, которые установлены под углом к горизонту и снабжены протягивающими вальцами 3 и подающими цепями 4 В верхней части початкоотделяющих аппаратов 2 размещен шнек 5 початков Между двумя смежными початкоотделяющими аппаратами 2 установлен капот 6 За шнеком 5 расположена наклонная камера 7 для транс портировки початков Под початкоотделяющими аппаратами находится режущий аппарат 8, за которым последовательно уста новлены шнек 9 стеблей, питающий битер 10 и измельчитель 11 Между двумя смежны ми початкоотделяющими аппаратами 2, впе реди режущего аппарата 8 под капотом 6 установлен отражательный экран 12, выполненный из эластичного материала Кукурузоуборочная приставка работает следующим образом При движении приставки стебли куку рузы, направляемые мысами 1, подаются в початкоотделяющий аппарат 2 Протягивающие вальцы 3, вращаясь навстречу друг другу, прокатывают стебли кукурузы к при этом происходит отделение початков от стебля и они подаются цепями 4 в шнек 5 початков, а затем по наклонной камере 7 в молотилку комбайна (не показана) Прокатанные и деформированные вальцами 3 стебли кукурузы срезаются режущим аппаратом 8, который, врашаясь вперед, навстречу подающим стеблям, частично их измельчает и направляет в шнек 9 стеблей Часть измельченных стеблей подается режущим аппаратом 8 на отражательный экран 12, ударяется о него и, отразившись, совершив сложную круговую траекторию, направляется экраном 12 на ре10 жущий аппарат 8 в точке, ближней к шнеку 9 стеблей Некоторые части стеблей с более высокой скоростью, направленные на экран 12, отразившись от него направляются к верхней части капота 6 и, ударившись о него, падают вниз на ре'-* жущий аппарат 8 и подаются им в шнек 9 стеблей и далее битерпч 10 направляются в измельчитель 11, где .мельчаются и по силосопроводу поступаю в рядом идущий транспорт (не показан; 20 Выполнение экрана 12 эластичным обеспечивает доступность к режущему аппарату 8 25 Формула изобретения 1 Кукурузоуборочная приставка, содержащая режущие и початкоотделяющие аппараты, транспортер початков и измельчающее устройство, отличающаяся тем, что, с целью снижения потерь листостебельной массы и повышения надежности, она снаб жена расположенными между каждой парой счежнь'х початкоот п єляющч ї аппзпатов перед режущим аппаратом и под капотом отражательными экранами 2 Кукурузоуборочная приставка по п 1, отличающаяся тем, что отражательный эк ран выполнен из эластичного материала ФЩ1 Составитель Г Борисова Редактор М Товтин Техред И Верес Корректор Л Пилипенко Зака^563!/2 Тираж 628 Подписное ВНИИПИ Гос>дарственного комитета СССР по делам изобретений и открытии М30Ч5, Москва Ж — 45 Раушская н
