Кукурудзозбиральна машина

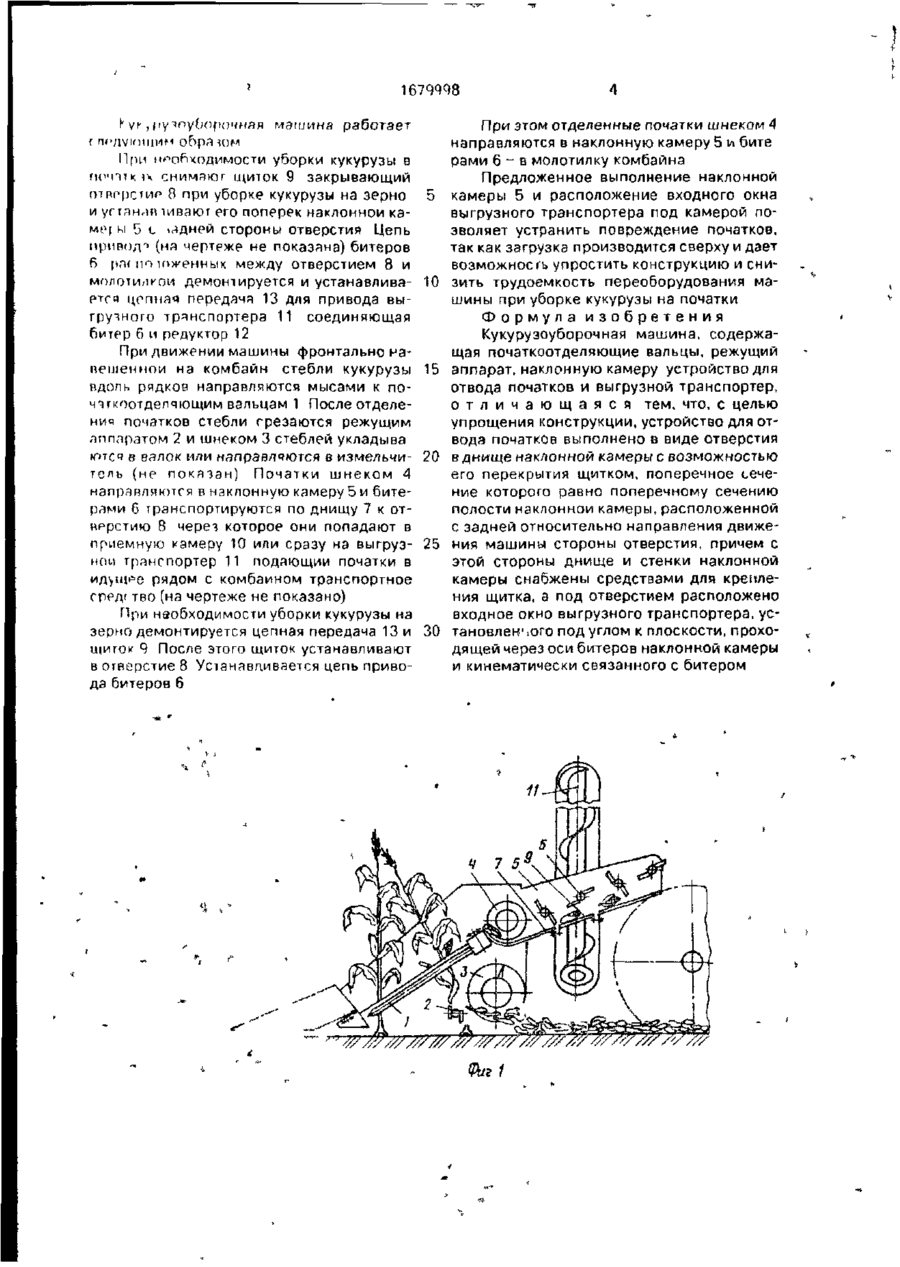

Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - упрощение конструкции Кукурузоуборочная машина состоит из початкоотделяющих вальцев 1 с расположен ным за НИМИ шнеком 4 початков, к которому примыкает наклонная камера 5 с битерами. В днище 7 камеры 5 выполнено отверстие 8, перекрываемое съемным щитком 9. Поперечное сечение щитка 9 равно поперечному сечению полости камеры 5, расположенной с задней стороны отверстия 8. При уборке кукурузы на початки снимают щиток 9 и устанавливают его поперек камеры 5 с задней стороны отверстия 8 и крепят к ее днищу и стенкам, чтобы исключить попадание початков в молотилку комбайна. Входное окно выгрузного транспортера 11 расположено под камерой 5 и связано с отверстием 8. При уборке кукурузы на зерно щиток 9 устанавливают в отверстии 8 3 ил. Изобретение относится к сельскохозяйственному машиностроению, в частности к кукурузоуборочным машинам. Цель изобретения - упрощение конструкции. На фиг. 1 изображена предлагаемая машина, вид сбоку; на фиг. 2 - то же, при снятом щитке; на фиг 3 - разрез А-А на фиг. 2. Кукурузоуборочная машина состоит из початкоотделяющих вальцов 1, по которыми расположен режущий аппарат 2 и шнек 3 стеблей. За вальцами размещен шнек 4 початков, к которому примыкает наклонная камера 5 с битерами 6, расположенными над днищем 7 этой камеры В днище выполнено отверстие 8, перекрываемое съемным щитком 9, при этом поперечное сечение щитка равно поперечному сечению полости наклонной камеры 5, расположенной за отверстием 8. Отверстие 8 через приемную камеру 10 или непосредственно соединено с входным окном выгрузного транспортера 11. Выходное окно транспортера, так же как и приемная камера 10, расположены под отверстием 8 наклонной камеры 5. Выгрузной транспортер 11 приводится в действие через редуктор 12 цепной передачей 13 от битера 6 наклонной камеры 5. Чтобы исключить попадание початков в молотилку комбайна (на чертеже не показана) при уборке кукурузы в початках с задней относительно направления движения машины стороны отверстия 8 устанавливают щиток 9, который снимают с отверстия, закрепляют к днищу 7 и стенкам наклонной камеры. Выгрузной транспортер 11 может быть выполнен в виде шнека, цепочно-ленточного транспортера и т. д. Для достижения транспортных габаритов транспортер может быть выполнен складывающимся. о о о 1679998 У yf ^іуіпуінцючная машина работает f лрдующим обра юм При необходимости уборки кукурузы в почти їх снимают щиток 9 закрывающий птрррстир 8 при уборке кукурузы на зерно и уггянгш іиваюг его поперек наклонной камеї ы 5 с задней стороны отверстия Цепь привод-» {ня чертеже не показана) битеров 6 рлс по юженных между отверстием 8 и молотимой демонтируется и устанавливартся цепная передача 13 для привода выгручного транспортера 11 соединяющая битер 6 и редуктор 12 При движении машины фронтально навешенной на комбайн стебли кукурузы вдоль рядков направляются мысами к поччгкоотделчющим вальцам 1 После отделения початков стебли грезаются режущим аппаратом 2 и шнеком 3 стеблей укладыва ютсч в валок или направляются в измельчитель (не показан) Початки шнеком 4 направляются в наклонную камеру 5 и битерами б транспортируются по днищу 7 к отвррстию 8 через которое они попадают в приемную камеру 10 или сразу на выгрузной транспортер 11 подающий початки в ИД>ЩРЄ рядом с комбайном транспортное среді тво (на чертеже не показано) При необходимости уборки кукурузы на зерно демонтируется цепная передача 13 и щиток 9 После этого щиток устанавливают в отверстие 8 Устанавливается цепь привода битеров 6 5 10 15 20 25 30 При этом отделенные початки шнеком А направляются в наклонную камеру 5 и бите рами 6 - Б молотилку комбайна Предложенное выполнение наклонной камеры 5 и расположение входного окна выгрузного транспортера под камерой позволяет устранить повреждение початков, так как загрузка производится сверху и дает возможность упростить конструкцию и снизить трудоемкость переоборудования машины при уборке кукурузы на початки Формула изобретения Кукурузоуборочная машина, содержащая початкоотделяющие вальцы, режущий аппарат, наклонную камеру устройство для отвода початков и выгрузной транспортер, о т л и ч а ю щ а я с я тем, что, с целью упрощения конструкции, устройство для отвода початков выполнено в виде отверстия в днище наклонной камеры с возможностью его перекрытия щитком, поперечное сечение которого равно поперечному сечению полости наклонной камеры, расположенной с задней относительно направления движения машины стороны отверстия, причем с этой стороны днище и стенки наклонной камеры снабжены средствами для крепления щитка, а под отверстием расположено входное окно выгрузного транспортера, установлен'.ого под углом к плоскости, проходящей через оси битеров наклонной камеры и кинематически связанного с битером /9? Фиг 1 ч Фиг.З Редактор Л.Народная Составитель Г.Борисова Техред М.Моргентал Корректор С.Шевкун Заказ 3247 Тираж 378 Подписное . ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно*издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
