Повітряно-решітний сепаратор

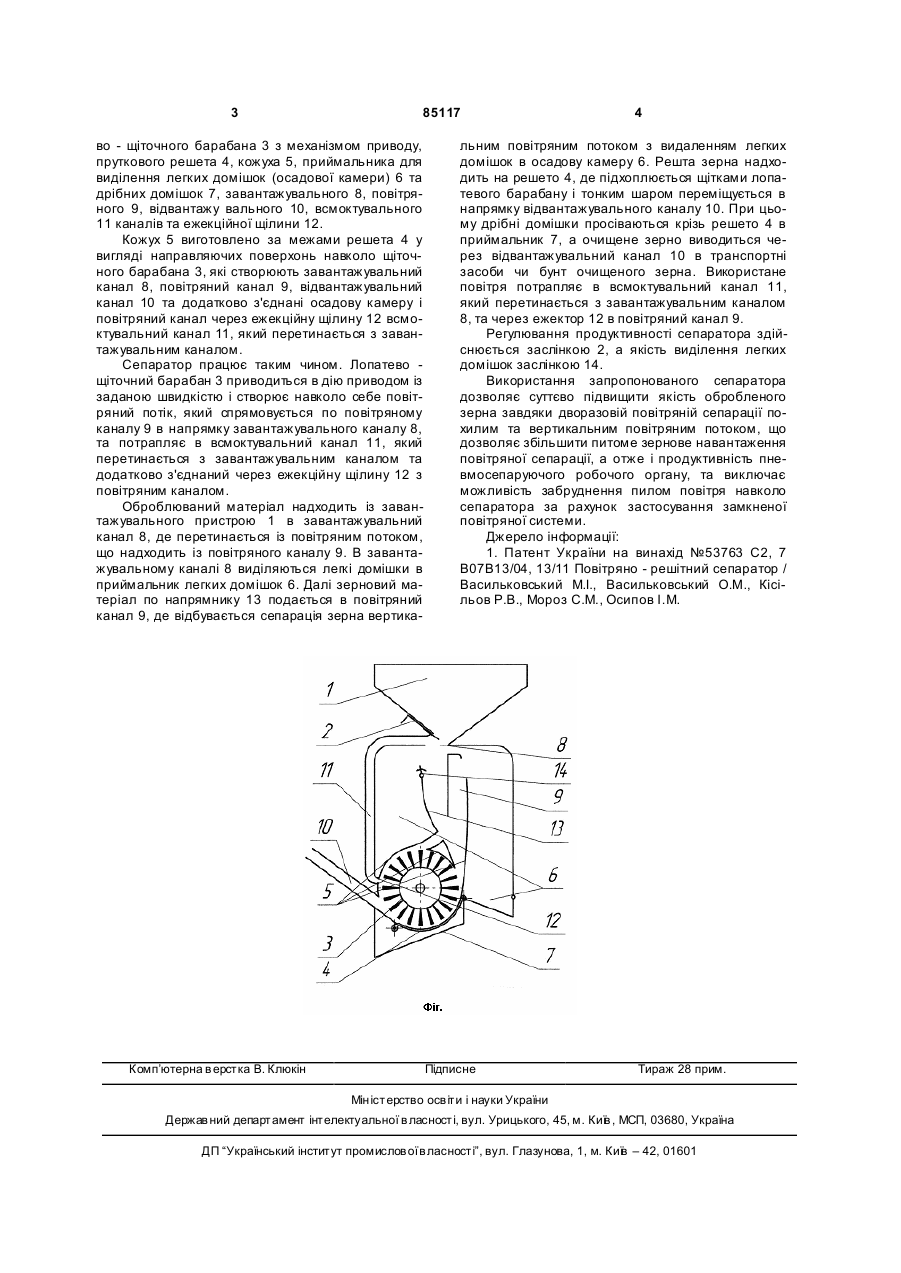

Повітряно-решітний сепаратор, що містить щітковий барабан з механізмом приводу, уві гнуте пруткове решето, осадову камеру, завантажувальний, повітряний та відвантажувальний канали, який відрізняється тим, що осадову камеру і повітряний канал з'єднано додатково через ежекційну щілину в останньому всмоктувальним каналом, який перетинається з завантажувальним каналом. Винахід відноситься до області техніки для розділення сипких зернових матеріалів, в даному випадку для очищення і сортування зерна, і може бути використаний в інших галузях для вказаних цілей. Найбільш близьким по технічній суттєвості до запропонованого винаходу є повітряно-решітний сепаратор [1], який включає щіточний барабан з механізмом приводу, увігн уте пруткове решето, осадову камеру, завантажувальний, повітряний та відвантажувальний канали. Недоліком такого сепаратора є незадовільна якість пневмосепарації (очищення) зерна при збільшенні питомого навантаження повітряного каналу, що обмежує його продуктивність, а також надмірне забруднення пилом повітря навколо сепаратора. Задачею запропонованого винаходу є збільшення ефективності очищення зерна за рахунок підвищення якості і продуктивності пневмосепарування, а також зменшення забруднення повітря пилом. Вирішується вказана задача завдяки тому, що у повітряно - решітному сепараторі, який включає щіточний барабан з механізмом приводу, уві гнуте пруткове решето, осадову камеру, завантажува льний, повітряний та відвантажувальний канали і відрізняється тим, що осадову камеру і повітряний канал додатково з'єднано між собою через ежекційну щілину в останньому всмоктувальним каналом, який перетинається з завантажувальним каналом. Запропоноване технічне рішення в повітрянорешітному сепараторі, а саме додаткове з'єднання осадової камери з повітряним каналом через ежекційну щілину в останньому, за допомогою всмоктувального каналу забезпечує замкнення повітряної системи сепаратора. Це дозволяє зменшити повітрообмін з навколишнім середовищем (простором), та зменшити його забруднення пилом. Одночасно досягається і зменшення енергоємності роботи пневмосистеми. А здійснення перетинання завантажувального і всмоктувального каналів створює додаткову зону (ступінь) повітряної сепарації зерна, що забезпечує підвищення якості його очищення від легких домішок, або (та) збільшення продуктивності сепаратора. Суть винаходу пояснюється кресленням функціональної схеми запропонованого сепаратора на Фіг. Сепаратор складається із завантажувального пристрою 1 у вигляді лотка з заслінкою 2, лопате (19) UA (11) 85117 (13) C2 (21) a200703659 (22) 03.04.2007 (24) 25.12.2008 (46) 25.12.2008, Бюл.№ 24, 2008 р. (72) ВАСИЛЬКОВСЬКИЙ МИХАЙЛО ІГОРЕВИЧ, UA, ВАСИЛЬКОВСЬКИЙ ОЛЕКСІЙ МИХАЙЛОВИЧ, UA, ЛЕЩЕНКО СЕРГІЙ МИКОЛАЙОВИЧ, U A, МОРОЗ СЕРГІЙ МИКОЛАЙОВИЧ, U A, НЕСТЕРЕНКО ОЛЕКСАНДР ВІКТОРОВИЧ, UA (73) ВАСИЛЬКОВСЬКИЙ МИХАЙЛО ІГОРЕВИЧ, UA (56) UA 53763, 17.02.2003 UA 24700, 30.10.1998 RU 2210433, 20.08.2003 UA 71268, 15.11.2004 3 85117 во - щіточного барабана 3 з механізмом приводу, пруткового решета 4, кожуха 5, приймальника для виділення легких домішок (осадової камери) 6 та дрібних домішок 7, завантажувального 8, повітряного 9, відвантажу вального 10, всмоктувального 11 каналів та ежекційної щілини 12. Кожух 5 виготовлено за межами решета 4 у вигляді направляючих поверхонь навколо щіточного барабана 3, які створюють завантажувальний канал 8, повітряний канал 9, відвантажувальний канал 10 та додатково з'єднані осадову камеру і повітряний канал через ежекційну щілину 12 всмоктувальний канал 11, який перетинається з завантажувальним каналом. Сепаратор працює таким чином. Лопатево щіточний барабан 3 приводиться в дію приводом із заданою швидкістю і створює навколо себе повітряний потік, який спрямовується по повітряному каналу 9 в напрямку завантажувального каналу 8, та потрапляє в всмоктувальний канал 11, який перетинається з завантажувальним каналом та додатково з'єднаний через ежекційну щілину 12 з повітряним каналом. Оброблюваний матеріал надходить із завантажувального пристрою 1 в завантажувальний канал 8, де перетинається із повітряним потоком, що надходить із повітряного каналу 9. В завантажувальному каналі 8 виділяються легкі домішки в приймальник легких домішок 6. Далі зерновий матеріал по напрямнику 13 подається в повітряний канал 9, де відбувається сепарація зерна вертика Комп’ютерна в ерстка В. Клюкін 4 льним повітряним потоком з видаленням легких домішок в осадову камеру 6. Решта зерна надходить на решето 4, де підхоплюється щітками лопатевого барабану і тонким шаром переміщується в напрямку відвантажувального каналу 10. При цьому дрібні домішки просіваються крізь решето 4 в приймальник 7, а очищене зерно виводиться через відвантажувальний канал 10 в транспортні засоби чи бунт очищеного зерна. Використане повітря потрапляє в всмоктувальний канал 11, який перетинається з завантажувальним каналом 8, та через ежектор 12 в повітряний канал 9. Регулювання продуктивності сепаратора здійснюється заслінкою 2, а якість виділення легких домішок заслінкою 14. Використання запропонованого сепаратора дозволяє суттєво підвищити якість обробленого зерна завдяки дворазовій повітряній сепарації похилим та вертикальним повітряним потоком, що дозволяє збільшити питоме зернове навантаження повітряної сепарації, а отже і продуктивність пневмосепаруючого робочого органу, та виключає можливість забруднення пилом повітря навколо сепаратора за рахунок застосування замкненої повітряної системи. Джерело інформації: 1. Патент України на винахід №53763 С2, 7 В07В13/04, 13/11 Повітряно - решітний сепаратор / Васильковський М.І., Васильковський О.М., Кісільов Р.В., Мороз С.М., Осипов І.М. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
