Решітний сепаратор

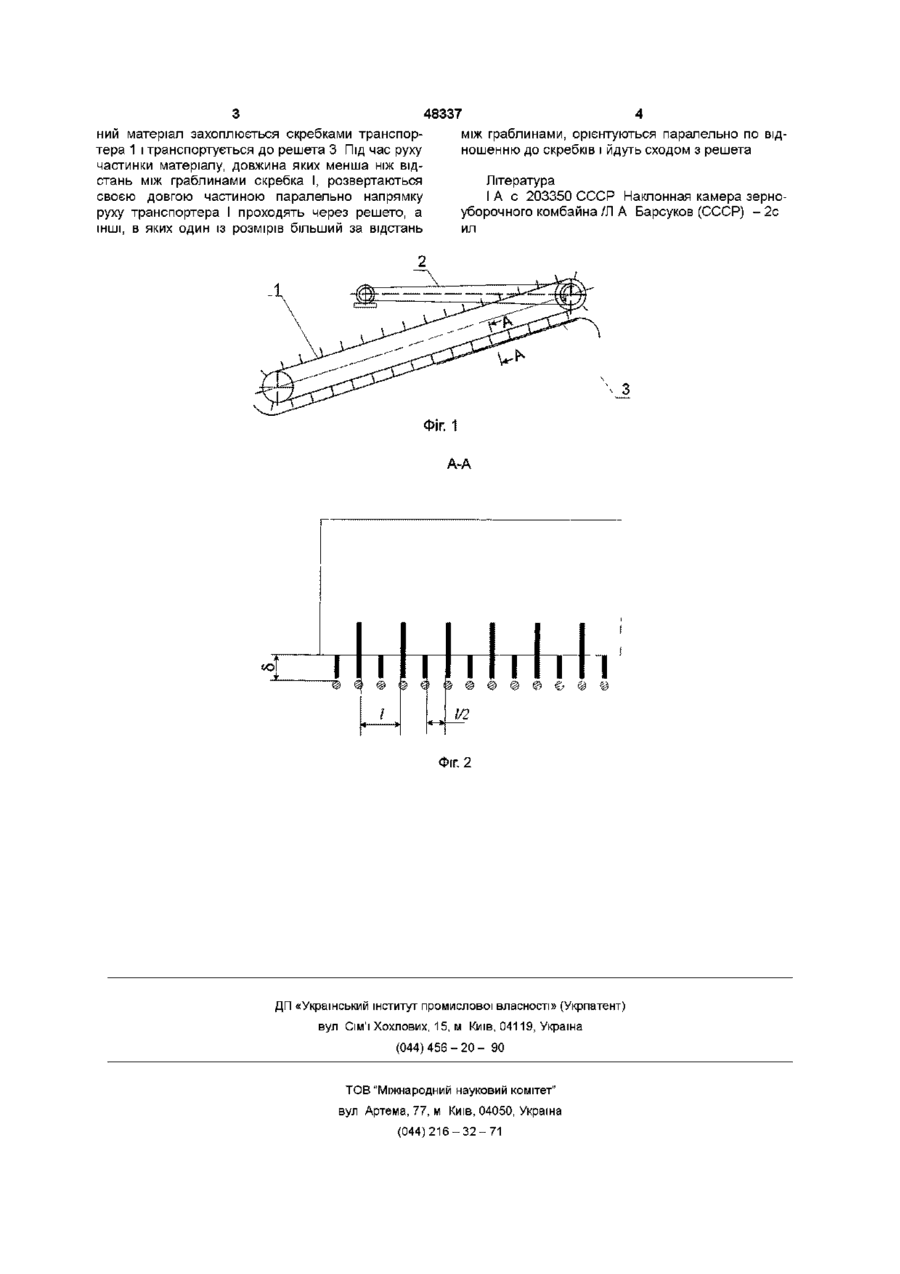

1 Решітний сепаратор, який включає скребковий транспортер, механізм приводу, решето з по вздовжніми робочими каналами, який відрізняється тим, що скребки транспортера встановлені із зазором по відношенню до решета та мають на робочій поверхні стержні у вигляді граблин, відстань між якими більша за довжину частинок основного матеріалу 2 Решітний сепаратор за п 1, який відрізняється тим, що граблини сусідніх скребків встановлено зі зміщенням у шаховому порядку на величину половини відстані між стержнями Винахід відносяться до області техніки для розділення сипких матеріалів, в даному випадку для очищення та сортування зерна та продуктів його переробки, а також може бути використаний в інших областях для вказаних цілей Найбільш близьким по технічній суті та досягнутому результату до запропонованого винаходу є сепаратор, розташований у похилій камері зернозбирального комбайна, що має ланцюговий транспортер, планчато-пруткову деку та стрічковопланчатий транспортер [1] Недоліками такого сепаратора є незадовільна його робота при очищені зерна від дрібних або крупних домішок внаслідок поперечної до напрямку руху транспортера орієнтації основних компонентів зернової суміші, що потребує і відповідну орієнтацію робочих отворів решета Крім того, наявність поперечних до руху скребків транспортера, перетинок решета значно пошкоджує зерно, що погіршує його якість, а також сприяє засмічуванню робочих отворів решета Задачею запропонованого винаходу є підвищення ефективності процесу сепарації за рахунок покращання умов сепарації, а саме за рахунок усунення вказаних недоліків Вирішення поставленої задачі досягається тим, що в сепараторі, який має скребковий транс портер, механізм його приводу, решето з повздовжніми робочими каналами, відрізняється тим, що скребки транспортера встановлені по відношенню до решета із зазором 5 та мають на робочій поверхні стержні у вигляді граблин, між якими відстань / більша за довжину частинок основного матеріалу Запропоноване технічне рішення дозволяє уникнути недоліків відомого робочого органу Завдяки розташованим у нижній частині скребків граблинам, які встановлені по відношенню до решета із зазором 8, частки матеріалу, довжина яких менша за відстань між сусідніми стержнями, будуть змінювати своє положення з перпендикулярного до напрямку руху на паралельний Це поліпшує умови сепарації матеріалу, оскільки зорієнтовані частки будуть проходити через отвори розділяючої поверхні, а крупні, зорієнтовані перпендикулярно до напрямку руху, затримуються граблинами та йдуть сходом з решета Суть винаходу пояснюється кресленнями На фіг 1 зображено повздовжній розріз решітного сепаратора, на фіг 2 - скребок транспортера Решітний сепаратор складається із скребкового транспортера 1, механізму приводу транспортера 2, решета З Сепаратор працює таким чином Оброблюва 1 CO го 00 З 48337 ний матеріал захоплюється скребками транспорміж граблинами, орієнтуються паралельно по відтера 1 і транспортується до решета 3 Під час руху ношенню до скребків і йдуть сходом з решета частинки матеріалу, довжина яких менша ніж відстань між граблинами скребка І, розвертаються Література своєю довгою частиною паралельно напрямку І А с 203350 СССР Наклонная камера зерноруху транспортера І проходять через решето, а уборочного комбайна /Л А Барсуков (СССР) - 2с ІНШІ, в яких один із розмірів більший за відстань ил \ 3 СО! т+т4 ттт Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
