Повітряно-решітний сепаратор

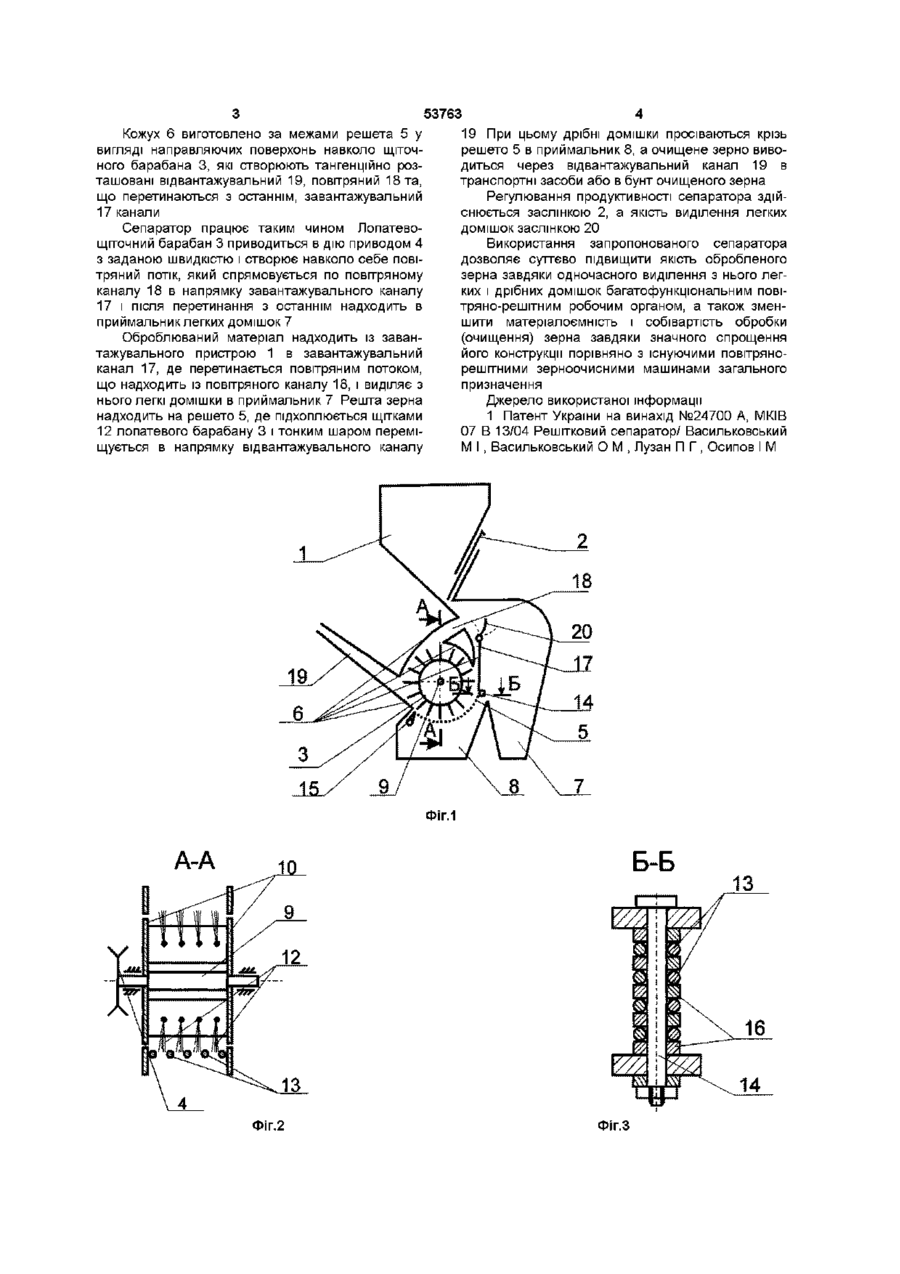

Повітряно-решітний сепаратор, який включає лопатево-щіточний барабан з механізмом його приводу, увігнуте решето та приймачі для розділених фракцій, який відрізняється тим, що увігнуте решето розташоване безпосередньо під лопатево-щіточним барабаном, а за межами решета за допомогою напрямного кожуху тангенційно до циліндричної поверхні барабана утворено відвантажувальний, повітряний та, що перетинається з останнім, завантажувальний канали Винахід відноситься до області техніки для розділення сипких зернових матеріалів, в даному випадку для очищення та сортування зерна і може бути використаний в інших областях для вказаних цілей Найбільш близьким по технічній суттєвості до запропонованого винаходу є решітковий сепаратор [1], який включає завантажувальний пристрій, увігнуте в повздовжній вертикальній площині решето з робочими каналами нескінченної довжини та приймальники для розділених фракцій Недоліком такого сепаратора є недостатня його ефективність очищення зернового вороху, в першу чергу від легких домішок, для чого потрібна наявність додаткового повітряного робочого органу, що ускладнює конструкцію і підвищує собівартість зерноочисної машини і обробленого нею зерна Задачею запропонованого винаходу є усунення вказаних недоліків і підвищення ефективності очищення зерна за рахунок одночасного його очищення як від легких, так і від дрібних або крупних компонентів в одному багатофункційному повітряно-решітному робочому органі Вказана задача вирішується в повітрянорешітному сепараторі, що включає лопатевощіточний барабан з механізмом його приводу, увігнуте решето та приймальники для розділених фракцій, який відрізняється тим, що увігнуте решето розташоване безпосередньо під щіточним барабаном, а за межами решета за допомогою направляючого кожуху тангенційно до циліндрич ної поверхні барабана створено відвантажувальний, повітряний та, що перетинаються 5 останнім, завантажувальний канали Запропоноване технічне рішення — повітрянорешітний сепаратор забезпечує примусове та кероване переміщення оброблюваного зерна тонким шаром по решітній поверхні і ефективне виділення з нього дрібних домішок, створення супутнього повітряного потоку і його використання для очищення зерна від легких домішок, виведення очищеного зерна із машини, а також інерційне його завантаження в транспортні засоби без використання додаткових від вантажу вальнотранспортуючих механізмів Суть винаходу пояснюється кресленнями На фіг 1 приведена функціональна схема запропонованого сепаратора, на фіг 2 — переріз по А-А на фіг 1, на фіг 3 — переріз по Б-Б на фіг 1 Сепаратор складається із завантажувального пристрою 1 у вигляді лотка з заслінкою 2, лопатево-щіточного барабана 3 з механізмом приводу 4, решета 5 кожуха 6, приймальників для виділених легких домішок 7 та дрібних домішок 8 Лопатево-щіточний барабан 3 зібрано на приводному валу 9 з двох боковин 10, між якими закріплено лопаті 11 з щітками 12 Решето 5 виготовлене з увігнутих по радіусу стержнів 13 опуклого перерізу, які набрані на двох вісях 14 і 15 з проміжними шайбами 16 однакової товщини і розміщено безпосередньо під барабаном 3 з мінімальним зазором до останнього О со (О со ю Кожух 6 виготовлено за межами решета 5 у вигляді направляючих поверхонь навколо щіточного барабана 3, які створюють тангенційно розташовані відвантажувальний 19, повітряний 18 та, що перетинаються з останнім, завантажувальний 17 канали Сепаратор працює таким чином Лопатевощіточний барабан 3 приводиться в дію приводом 4 з заданою швидкістю і створює навколо себе повітряний потік, який спрямовується по повітряному каналу 18 в напрямку завантажувального каналу 17 і після перетинання з останнім надходить в приймальник легких домішок 7 Оброблюваний матеріал надходить із завантажувального пристрою 1 в завантажувальний канал 17, де перетинається повітряним потоком, що надходить із повітряного каналу 18, і виділяє з нього легкі домішки в приймальник 7 Решта зерна надходить на решето 5, де підхоплюється щітками 12 лопатевого барабану 3 і тонким шаром переміщується в напрямку відвантажувального каналу 53763 19 При цьому дрібні домішки просіваються крізь решето 5 в приймальник 8, а очищене зерно виводиться через відвантажувальний канал 19 в транспортні засоби або в бунт очищеного зерна Регулювання продуктивності сепаратора здійснюється заслінкою 2, а якість виділення легких домішок заслінкою 20 Використання запропонованого сепаратора дозволяє суттєво підвищити якість обробленого зерна завдяки одночасного виділення з нього легких і дрібних домішок багатофункціональним повітряно-решітним робочим органом, а також зменшити матеріалоємність і собівартість обробки (очищення) зерна завдяки значного спрощення його конструкції порівняно з існуючими повітрянорешітними зерноочисними машинами загального призначення Джерело використаної інформації 1 Патент України на винахід №24700 А, МКІВ 07 В 13/04 Решітковий сепаратор/ Васильковський М І , Васильковський О М , Лузан П Г , Осипов І М Фіг.1 /Л-т\ Фіг.2 Фіг.З 53763 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
