Інструмент для буріння свердловин

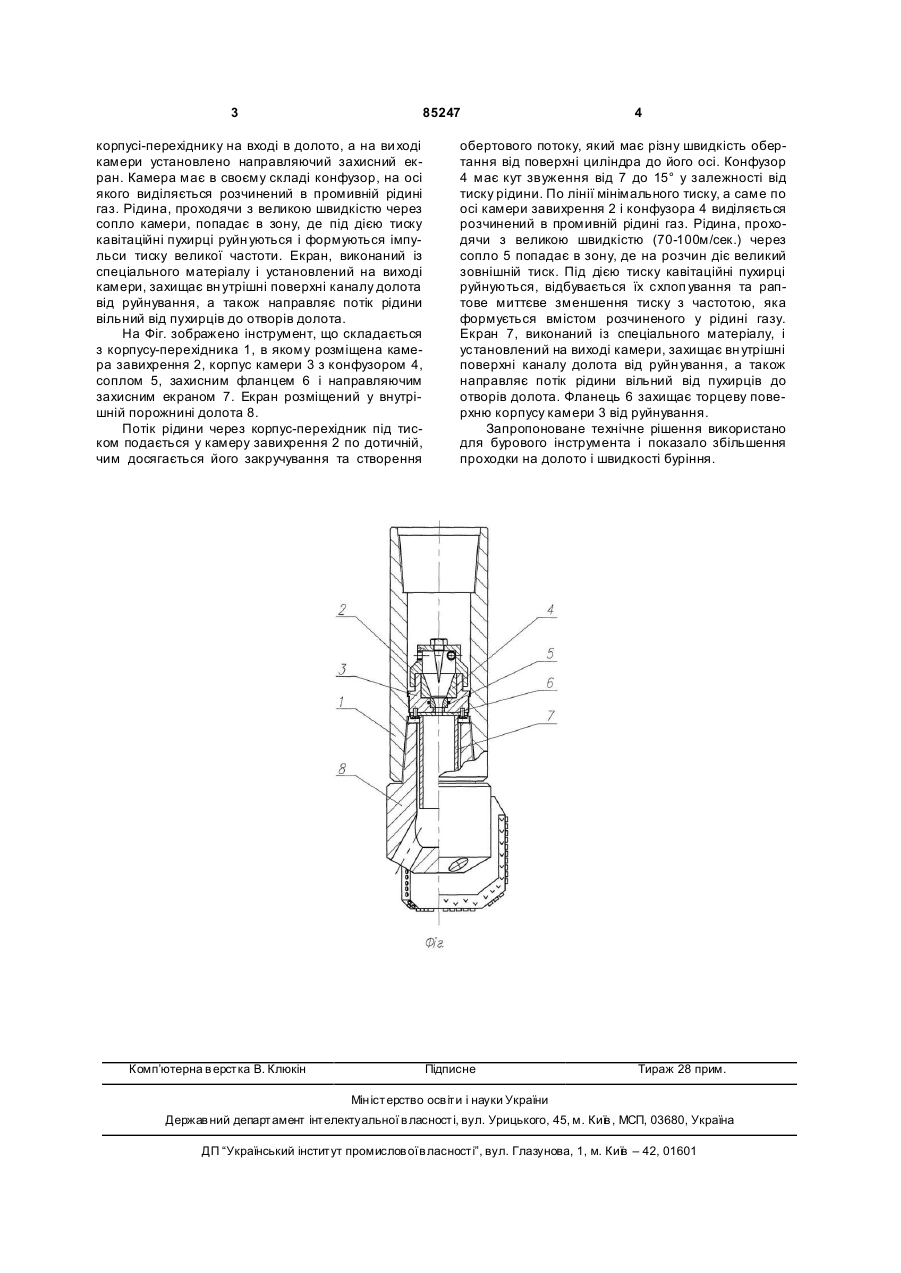

1. Інструмент для буріння свердловин, який складається з бурового долота і кавітаційної камери, який відрізняється тим, що кавітаційна камера установлена у корпусі-перехіднику перед долотом, а на виході камери установлений направляючий захисний екран. 2. Інстр умент за п. 1, який відрізняється тим, що для оптимізації процесу створення кавітаційних пузирків в камері установлено конфузор. (19) (21) a200700474 (22) 17.01.2007 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ЯРЕМІЙЧУК РОМАН СЕМЕНОВИЧ, U A, ФЕМ'ЯК ЯРОСЛАВ МИ ХАЙЛОВИЧ, U A, ВОЗНИЙ ВАСИЛЬ ІВАНОВИЧ, UA, ЛОТОВСЬКИЙ ІГОР ВАЛЕРІЙОВИЧ, UA, ІТКІН ОЛЕКС АНДР ФЕЛІКСОВИЧ, UA, ГОЛЬДЕНБЕРГ АНАТОЛІЙ МЕНДЕЛЕВИЧ, UA, ДЬОМІН ЮРІЙ МИКОЛАЙОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ПВІ ЗІТ "НАФТОГ АЗБУДІЗОЛЯЦІЯ", UA (56) UA 43637 A, E21B 10/42, E21B 10/54, E21B 10/00, 17.12.2001 3 85247 корпусі-перехіднику на вході в долото, а на ви ході камери установлено направляючий захисний екран. Камера має в своєму складі конфузор, на осі якого виділяється розчинений в промивній рідині газ. Рідина, проходячи з великою швидкістю через сопло камери, попадає в зону, де під дією тиску кавітаційні пухирці руйн уються і формуються імпульси тиску великої частоти. Екран, виконаний із спеціального матеріалу і установлений на виході камери, захищає вн утрішні поверхні каналу долота від руйнування, а також направляє потік рідини вільний від пухирців до отворів долота. На Фіг. зображено інструмент, що складається з корпусу-перехідника 1, в якому розміщена камера завихрення 2, корпус камери 3 з конфузором 4, соплом 5, захисним фланцем 6 і направляючим захисним екраном 7. Екран розміщений у внутрішній порожнині долота 8. Потік рідини через корпус-перехідник під тиском подається у камеру завихрення 2 по дотичній, чим досягається його закручування та створення Комп’ютерна в ерстка В. Клюкін 4 обертового потоку, який має різну швидкість обертання від поверхні циліндра до його осі. Конфузор 4 має кут звуження від 7 до 15° у залежності від тиску рідини. По лінії мінімального тиску, а саме по осі камери завихрення 2 і конфузора 4 виділяється розчинений в промивній рідині газ. Рідина, проходячи з великою швидкістю (70-100м/сек.) через сопло 5 попадає в зону, де на розчин діє великий зовнішній тиск. Під дією тиску кавітаційні пухирці руйнуються, відбувається їх схлоп ування та раптове миттєве зменшення тиску з частотою, яка формується вмістом розчиненого у рідині газу. Екран 7, виконаний із спеціального матеріалу, і установлений на виході камери, захищає вн утрішні поверхні каналу долота від руйн ування, а також направляє потік рідини вільний від пухирців до отворів долота. Фланець 6 захищає торцеву поверхню корпусу камери 3 від руйнування. Запропоноване технічне рішення використано для бурового інструмента і показало збільшення проходки на долото і швидкості буріння. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
