Спосіб дистанційного визначення дефектів електричних складових електродвигуна постійного струму стрілкового переводу

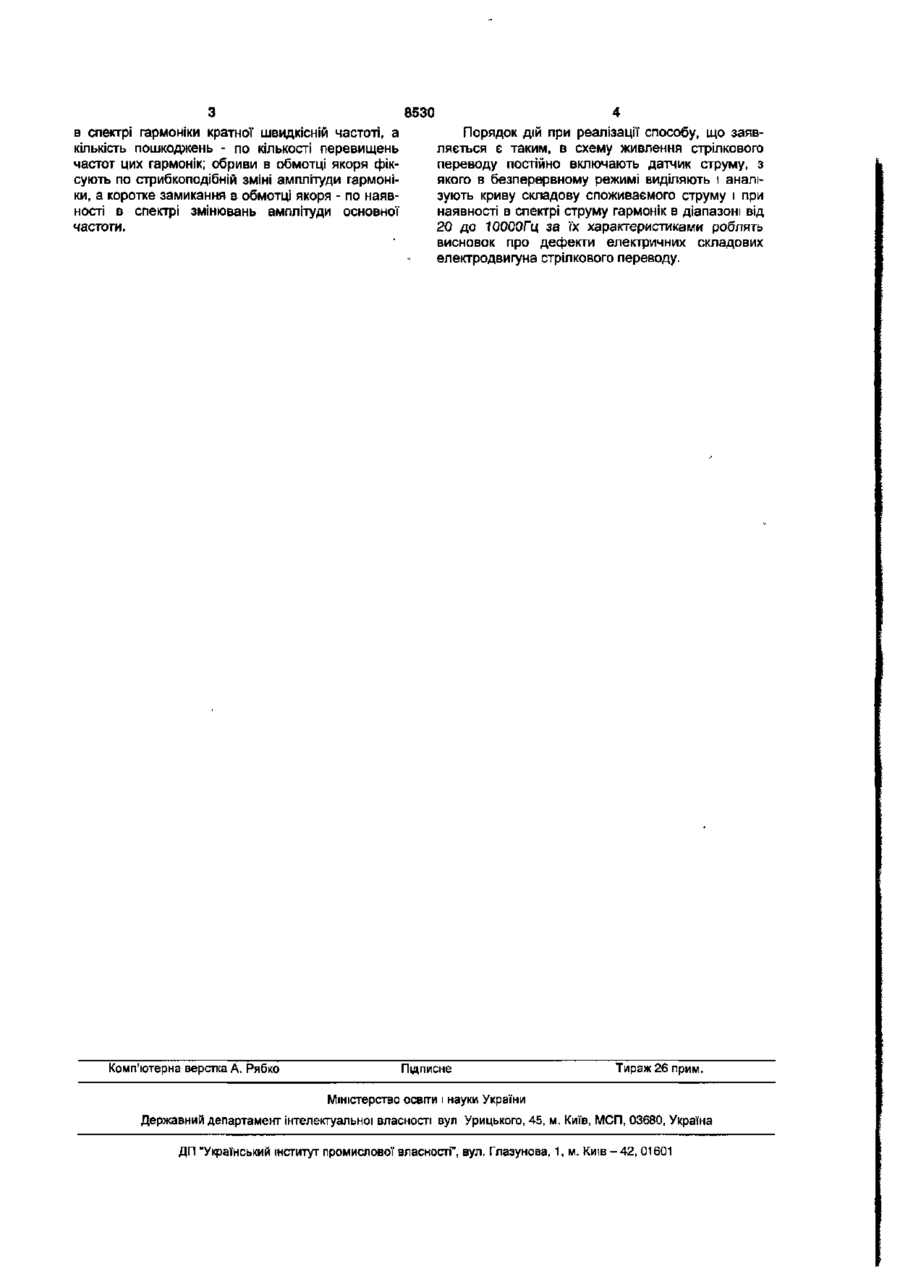

Спосіб дистанційного визначення дефектів електричних складових електродвигуна постійного струму стрілкового переводу, при якому виділяють, осцилографують, аналізують криву складову споживного струму, який відрізняється тим, що безперервно проводять миттєвий аналіз складової струму і при появі в спектрі гармонік в діапазоні від 20 до 10000Гц за їх характеристиками роблять висновок про дефекти електричних складових електродвигуна стрілкового переводу, а саме: пошкодження в обмотці якоря фіксують по наявності в спектрі гармоніки кратної* швидкісній частоті, а кількість пошкоджень - по кількості перевищень частот цих гармонік; обриви в обмотці якоря фіксують по стрибкоподібній зміні амплітуди гармоніки, а коротке замикання в обмотці якоря - по наявності в спектрі змінювань амплітуди основної частоти. Корисна модель відноситься до області діагностики приладів залізничної автоматики. Існує проблема дистанційного визначення дефектів електричних складових електродвигунів постійного струму стрілкових переводів, яка полягає в тому, що для визначення дефектів електродвигуна його треба вилучати із робочої схеми і переносити на спеціалізований стенд. Відомий спосіб дистанційного визначення дефектів електричних складових електродвигуна постійного струму стрілкових переводів, при якому вилучений із робочої схеми двигун встановлюють на спеціальному стенді, підключають до електронних пристроїв і по формі та величині робочого струму визначають характер дефекту [А.С. СССР №1796515]. Недоліком цього способу є складність і трудоємність. Відомий спосіб дистанційного визначення дефектів електричних складових електродвигуна постійного струму стрілкових переводів при якому, вилучений із приводу електродвигун на спеціалі зованому стенді підключають до осцилографа і по отриманим осцилограмам визначають дефекти електродвигуна [Журнал "Автоматика і телемеханіка и связь" №12, 1933г, с.28]. Недоліком цього способу є складність, громіздкість, неоперативність. Технічною задачею, що вирішується заявляемою корисною моделлю є підвищення оперативності, достовірності та зменшення складності дистанційного визначення дефектів електричних складових електродвигуна постійного струму стрілкових переводів. Суть корисної моделі полягає в тому, що постійно, без порушень робочої схеми, виділяють, осцилографують і аналізують криву складову споживаємого струму, який відрізняється тим, що безперервно проводять миттєвий аналіз складової струму і при появі в спектрі гармонік в діапазоні від 20 до 10000Гц за їх характеристиками роблять висновок про дефекти електричних складових електродвигуна стрілкового переводу, а саме: пошкодження в обмотці якоря фіксують по наявності СО ю 00 О) З 8530 4 в спеїстрі гармоніки кратної швидкісній частоті, а Порядок дій при реалізації способу, що заявкількість пошкоджень - по кількості перевищень ляється є таким, в схему живлення стрілкового частот цих гармонік; обриви в обмотці якоря фікпереводу постійно включають датчик струму, з сують по стрибкоподібній зміні амплітуди гармоніякого в безперервному режимі виділяють і аналіки, а коротке замикання в обмотці якоря - по наявзують криву складову споживаємого струму і при ності в спектрі змінювань амплітуди основної наявності в спектрі струму гармонік в діапазоні від частота. 20 до 10000Гц за їх характеристиками роблять висновок про дефекти електричних складових електродвигуна стрілкового переводу. Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
