Рахунковий тригер

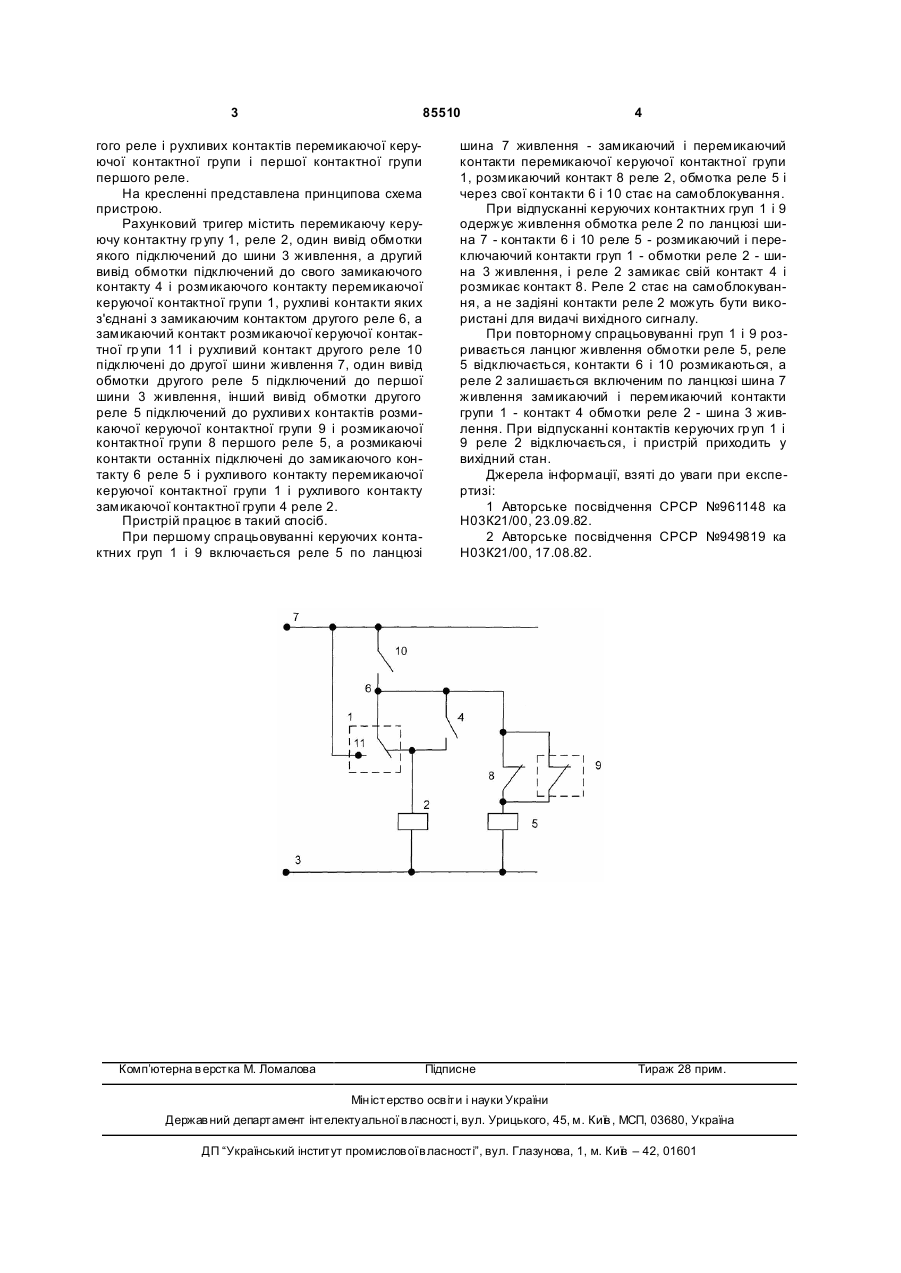

Рахунковий тригер, що містить перемикаючу керуючу контактну групу і два реле, у якому один C2 2 (19) 1 3 85510 гого реле і рухливих контактів перемикаючої керуючої контактної групи і першої контактної групи першого реле. На кресленні представлена принципова схема пристрою. Рахунковий тригер містить перемикаючу керуючу контактну гр упу 1, реле 2, один вивід обмотки якого підключений до шини 3 живлення, а другий вивід обмотки підключений до свого замикаючого контакту 4 і розмикаючого контакту перемикаючої керуючої контактної групи 1, рухливі контакти яких з'єднані з замикаючим контактом другого реле 6, а замикаючий контакт розмикаючої керуючої контактної гр упи 11 і рухливий контакт другого реле 10 підключені до другої шини живлення 7, один вивід обмотки другого реле 5 підключений до першої шини 3 живлення, інший вивід обмотки другого реле 5 підключений до рухливи х контактів розмикаючої керуючої контактної групи 9 і розмикаючої контактної групи 8 першого реле 5, а розмикаючі контакти останніх підключені до замикаючого контакту 6 реле 5 і рухливого контакту перемикаючої керуючої контактної групи 1 і рухливого контакту замикаючої контактної групи 4 реле 2. Пристрій працює в такий спосіб. При першому спрацьовуванні керуючих контактних груп 1 і 9 включається реле 5 по ланцюзі Комп’ютерна в ерстка М. Ломалова 4 шина 7 живлення - замикаючий і перемикаючий контакти перемикаючої керуючої контактної групи 1, розмикаючий контакт 8 реле 2, обмотка реле 5 і через свої контакти 6 і 10 стає на самоблокування. При відпусканні керуючих контактних груп 1 і 9 одержує живлення обмотка реле 2 по ланцюзі шина 7 - контакти 6 і 10 реле 5 - розмикаючий і переключаючий контакти груп 1 - обмотки реле 2 - шина 3 живлення, і реле 2 замикає свій контакт 4 і розмикає контакт 8. Реле 2 стає на самоблокування, а не задіяні контакти реле 2 можуть бути використані для видачі вихідного сигналу. При повторному спрацьовуванні груп 1 і 9 розривається ланцюг живлення обмотки реле 5, реле 5 відключається, контакти 6 і 10 розмикаються, а реле 2 залишається включеним по ланцюзі шина 7 живлення замикаючий і перемикаючий контакти групи 1 - контакт 4 обмотки реле 2 - шина 3 живлення. При відпусканні контактів керуючих гр уп 1 і 9 реле 2 відключається, і пристрій приходить у вихідний стан. Джерела інформації, взяті до уваги при експертизі: 1 Авторське посвідчення CPCP №961148 ка Н03К21/00, 23.09.82. 2 Авторське посвідчення CPCP №949819 ка Н03К21/00, 17.08.82. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
