Пристрій для бездугової комутації ланцюгів постійного та змінного струму

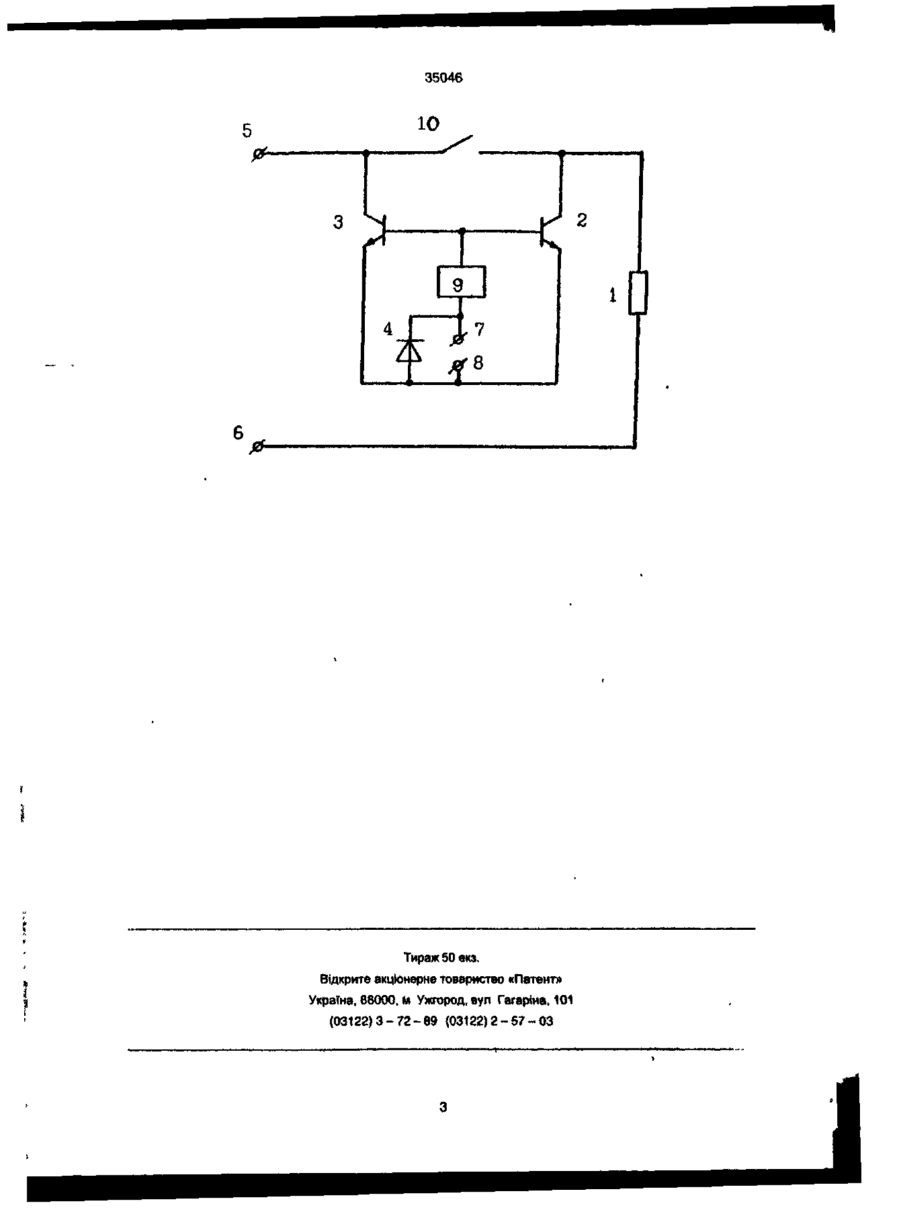

Пристрій для бездугової комутації ланцюгів постійного та змінного струму, який містить навантаження, перший n-p-п транзистор, дюд, шини джерела живлення та шини джерела керуючої напруги, електромагнітне реле з замикаючим контактом, перший вивід якого підключено до першої шини джерела живлення, другий вивід через на вантаження з'єднано з другою шиною джерела живлення колектор першого транзистора підключено до другого виводу замикаючого контакта, а базу з'єднано з першим виводом обмотки електромагнітного реле який відрізняється тим, що до нього впроваджені другий п-р-п транзистор, колектор якого підключено до першої шини джерела живлення, базу та емітер з'єднано ВІДПОВІДНО З базою Та емітером першого транзистора, перша шина джерела керуючої напруги підключена до другого виводу обмотки електромагнітного реле та катоду діода, а друга шина з'єднана з анодом діода та крапкою з'єднання емітерів першого та другого транзисторів Винахід належить до електроавтоматики та може використовуватись для бездугової комутації ланцюгів постійного та змінного струму Існує відомий пристрій (см а с СРСР №1107186, кл Н01Н 9/30). який містить навантаження транзистор шини джерела живлення та керування, електромагнітне реле з замикаючим контактом, перший вивід якого підключено до першої шини джерела живлення, другий вивід через навантаження з'єднано з другою шиною джерела живлення Недолік цього пристрою - комутація тільки постійного струму Найбільш близьким до пропонованого винаходу є пристрій для бездугової комутації ланцюгів постійного та змінного струму (см а с СССР №1720102, кл Н01Н 9/30), який містить навантаження, перший n-p-п транзистор другий р-п-р транзистор, резистор, перший та другий оптрони, які містять пари світлодюд - фототранзистор, перший та другий діоди, шини джерела живлення, шини джерела керуючої напруги електромагнітне реле з замикаючим контактом, перший вивід якого підключено до першої шини джерела живлення другий вивід через навантаження з'єднано з другою шиною джерела живлення емітери першого та другою транзисторів з'єднані між собою та підключені до першого виводу замикаючого контакту, колектори цих транзисторів з'єднані між собою та підключені до другого виводу замикаючого контакту, базу першого транзистору з'єднано з колекто рами першого та другого оптронів та через перший діод підключено до другої шини джерела живлення, емітер фототранзистора першого оптрона підключено до бази другого транзистора через паралельно з'єднані обмотки електромагнітного реле та світлодюд другого оптрона, емітер фототранзистора другого оптрона через резистор підключено до бази другого транзистора, яка через другий діод з'єднана з другою шиною джерела живлення, світлодюд першого оптрона з'єднано з шинами джерела керуючей напруги Недолік цього пристрою — низька надійність пристрою Ознаками прототипу, які збіжні з суттєвими ознаками винаходу, який заявляється, є навантаження, перший n-p-п транзистор, діод шини джерела живлення та шини джерела керуючої напруги, електромагнітне реле з замикаючим контактом, перший вивід якого підключено до neDtuot шини джерела живлення, другий вивід через навантаження з'єднано з другою шиною джерела живлення, колектор першого транзистора підключено до другого виводу замикаючого контакта, а базу з'єднано з першим виводом обмотки електромагнітного реле Причиною яка перешкоджає одержанню бажаного результату високої надійності пристрою є велика КІЛЬКІСТЬ елементів В основу винаходу поставлено задачу підвищити надійність пристрою шляхом зменшення кількості елементів Поставле CD *t О Ю СО зг 35046 не завдання вирішується таким чином що прист рій для бездугової комутації ланцюгів постійного та змінного струму містить навантаження перший та другий п-p-n транзистори дюд шини джерела живлення та шини джерела керуючей напруги електромагнітне реле з замикаючим контактом перший вивід якого підключено до першої шини джерела живлення другий вивід через навантаження з'єднано з другою шиною джерела живлення колектори першого та другою транзисторів підключені ВІДПОВІДНО до другого та першого виводів замикаючого контакту бази першого та другого транзисторів з'єднані між собою та через обмотку електромагнітного реле підключені до катода діода та першої шини джерела керуючей напруги емітери першого та другого транзисторів з єднані між собою та підключені до анода діода і другої шини джерела керуючей напруги Пристрій відрізняється від прототипу тим, що до нього впроваджені другий п-p-n транзистор колектор якого підключено до першої шини джерела живлення базу та емітер з'єднано ВІДПОВІДНО з базою та емітером першого транзистора, перша шина джерела керуючей напруги підключена до другого виводу обмотки електромагнітного реле та катоду діода, а друга шина з'єднана з анодом діода та крапкою з'єднання емітерів першого та другого транзисторів Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак винаходу й технічним результатом є та обставина що технічний результат - висока надійність пристрою - може бути досягнутим тільки при використовуванні сукупності суттєвих ознак винаходу У відсутності в технічному рішенні хоча б однієї суттєвої ознаки технічний результат не досягається На фігурі зображена схема пристрою Пристрій для бездугової комутації ланцюгів поетійного та змінного струму містить навантаження 1, перший 2 та другий 3 п-p-n транзистори дюд 4 першу 5 та другу 6 шини джерела живлення першу 7 та другу 8 шини джерела керуючої напруги електромагнітне реле 9 з замикаючим контактом 10 перший вивід якого підключено до першої 5 шини джерела живлення другий вивід через навантаження 1 з'єднано з другою 6 шиною джерела живлення колектори першого 2 та другого З транзисторів підключені ВІДПОВІДНО ДО другого та першого виводам замикаючого контакту 10 бази першого 2 та другого 3 транзисторів з'єднані між собою та через обмотку електромагнітного реле 9 підключені до катода діода 4 та nepuiof 7 шини джерела керуючей напруги емітери першого 2 та другого 3 транзисторів з'єднані між собою та підключені до анода діода 4 і другої 8 шини джерела керуючей напруги Пристрій для бездугової комутації ланцюгів постійного та змінного струму працює таким чином При подачі на шини 516 напруги змінного струму та відсутності керуючей напруги на шинах 7 і 8 транзистори 2 і 3 закриті контакт 10 розімкнут і струм через навантаження 1 не тече При подачі керуючей напруги на шини 7 і 8 через обмотку електромагнітного репе 9 та емгтерні переходи транзисторів 2 і 3 тече струм Транзистори 2 і 3 відкриваються та підключає джерело живлення до навантаження 1 Коли на шину 5 подасться позитивна напівхвиля синусоїдальної напруги, а на шину 6 - негативна то струм вщ джерела живлення буде текти по ланцюгу шина 5 перехід колектор-емітер транзистора 3 навантаження 1 шина 6 Опір переходу колектор-емітер транзистора 3 малий, так як транзистор 3 знаходиться в режимі насичення Опір переходу емітер-колектор транзистора 2 також малий так як транзистор 2 працює в інверсному режимі Джерело живлення підключається до навантаження 1 через малий опір переходів послідовно з'єднаних транзисторів 2 і З При протіканні струму керування через обмотку електромагнітного реле 9 виникає спрацьовування реле та замикання контакту 10 Через те що час спрацьовування електромагнітного реле значне більше ніж час відкриття транзисторів 2 « З, то замикання контакту 10 виникає у обезструмуємому стану При вимиканні керуючої напруги електромагнітне реле обезструмується і контакт 10 розмикається але струм тече в навантаження 1, так як транзистори 2 і 3 підтримуються в відкритому стані струмом що обумовлює ЕДС самоіндукції обмотки 9 електромагнітного реле Струм самоіндукції тече по двум замкнутим ланцюгам Перший ланцюг обмотка 9 електромагнітно* го реле емітерний перехід транзистора 3 дюд 4 Другий ланцюг обмотка 9 електромагнітного реле, перехід база колектор інверсно ввімкнутого транзистора 2 навантаження 1 внутрішній опір джерела живлення перехід колектор-емггер транзистора 3 дюд 4 Струм самоіндукції спричиняє затримку вмикання транзисторів 2 і З Таким чином ввімкнення та разімкнення контакту 10 електромагнітного реле виникає в обезструмуємому стані При ЗМІНІ полярності напруги на шинах 5 і 6 процес ввімкнення та розмикання навантаження 1 протікає аналогічно В цьому випадку транзистор 2 працює в нормальному режимі, а транзистор 3 - в інверсному режимі Надійність запропонованого пристрою вище, ніж у відомих за рахунок зменшення кількості елементів 35046 10 О s. 8 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3
