Пристрій для внесення лікувальних препаратів

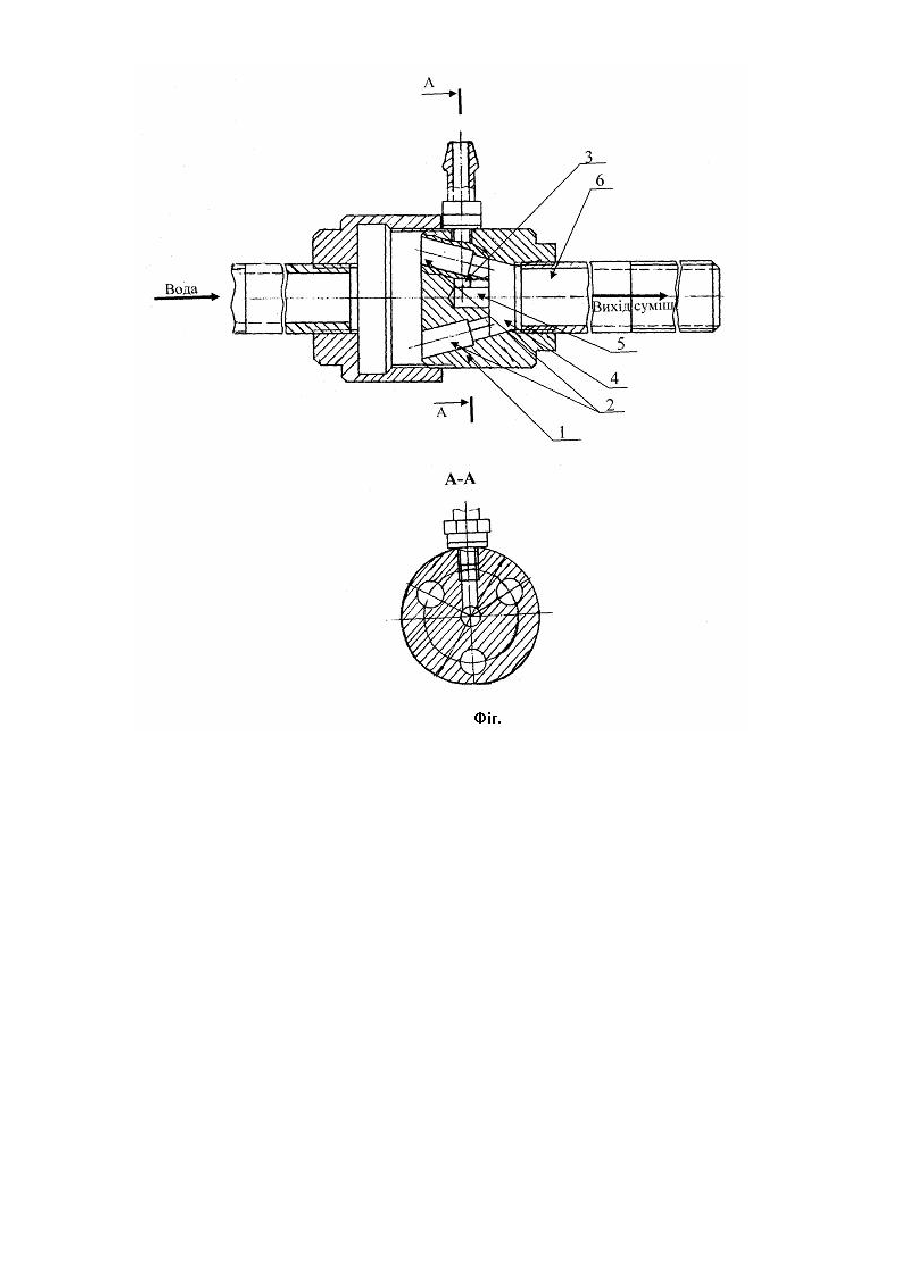

Корисна модель відноситься до області сільського господарства, ветеринарії, зокрема, до пристроїв для внесення лікувальних препаратів в лінію напування птиці. Відомий змішувач [Авторское свидетельство СССР №420319, М. Кл. В 01 f 13/00, В 01 f 3/08, Бюл. №11, 1974 р, с.19], що містить циліндричну змішувальну камеру, контактний елемент у вигляді прямого і зворотного конусів, розділених перегородкою, патрубків уведення і виводу компонентів, приведених до фланців. Недоліком цього змішувача є можливість інтенсивного перемішування рідини тільки за рахунок високого тиску, в інакшому випадку спостерігаються великі втрати тиску потоку рідини і не відбувається якісне інтенсивне перемішування рідин. Перехід потоку із прямого каналу у зігнений супроводжується конфузорним ефектом зростанням швидкості і падінням тиску, тому процес змішування може порушува тися. За найближчий аналог вибрано змішувач рідин [Авторское свидетельство СССР №982766, М. Кл.3 B01 F 5/04, Бюл. №47, 1982 p., c.37], що містить сопло, пристрій для підводу компонентів із засобом регулювання прохідного перетину, камеру змішування і дифузор. Недоліком цього найближчого аналогу є неможливість якісного змішування рідин і складність конструкції, що не забезпечує надійність його використання. Центральне сопло для вводу баластної рідини (наприклад, води) виконано по центру корпуса, в якому під дією високої турбулентності стр умінь води з великою швидкістю поступає в тр убу, що знижує якість змішування рідин, а розміщення в корпусі зовнішніх і внутрішніх осьових каналів ускладнює конструкцію, бо поступаюча в них рідина змінює направлення, при цьому виникає додатковий опір для її руху. В основу корисної моделі поставлена задача створення пристрою для внесення лікувальних препаратів, в якому сопла розміщені під кутом 15-20° до осі пристрою, камера змішування виконана з осьовим каналом, а радіальний канал для введення лікувальних препаратів розміщений перпендикулярно осьовому каналу і з'єднаний, що забезпечує якісне змішування води з лікувальним препаратом і значно спрощує конструкцію пристрою. Поставлена задача досягається тим, що у пристрої для внесення лікувальних препаратів, що містить корпус із соплами, радіальний канал для введення лікувальних препаратів, камеру змішування і дифузор, згідно корисної моделі сопла розміщені під кутом 15-20° до осі пристрою, камера змішування виконана з осьовим каналом, а радіальний канал для введення лікувальних препаратів розміщений перпендикулярно осьовому каналу і з'єднаний з ним. Розміщення сопел під кутом 15-20° до осі пристрою, завдяки чому вода з наростаючою швидкістю переходить в камеру змішування, при цьому утворюється розрідження (вакуум), що сприяє всмоктуванню лікувального препарату, а виконання камери змішування з осьовим каналом забезпечує зменшення втрат напору води, що сприяє якісному змішуванню рідин. Для спрощення конструкції пристрою радіальний канал для введення лікувальних препаратів розміщений перпендикулярно осьовому каналу і з'єднаний з ним, при цьому забезпечується безперебійне безпосереднє надходження лікувального препарату в камеру змішування. Технічна суть пропонованого пристрою для внесення лікувальних препаратів пояснюється кресленням, де схематично зображено його загальний вигляд (Фіг.). Пристрій для внесення лікувальних препаратів містить корпус 1, в якому розміщені сопла 2, радіальний канал 3 для введення лікувальних препаратів, камеру змішування 4 з осьовим каналом 5 і дифузор 6. Сопла 2 розміщені в корпусі 1 під кутом 15-20° до осі пристрою. Камера змішування 4 виконана з осьовим каналом 5. Радіальний канал 3 для введення лікувальних препаратів розміщений перпендикулярно до осьового каналу 5. Пристрій для внесення лікувальних препаратів працює таким чином. Вода поступає в корпус 1, потім у сопла 2, переходячи в камеру змішування 4, при цьому вода р ухається з великою швидкістю, що сприяє утворенню розрідження (вакууму). Завдяки цьому лікувальний препарат по радіальному каналу 3 всмоктується в осьовий канал 5 і поступає у камеру змішування 4, де змішується з водою і під тиском захоплюється нею далі в дифузор 6, де швидкість руху води зменшується, а тиск підвищується і змішувана суміш рідин поступає по трубопроводу в лінію напування птиці.
