Пристрій для внесення рідини в грунт

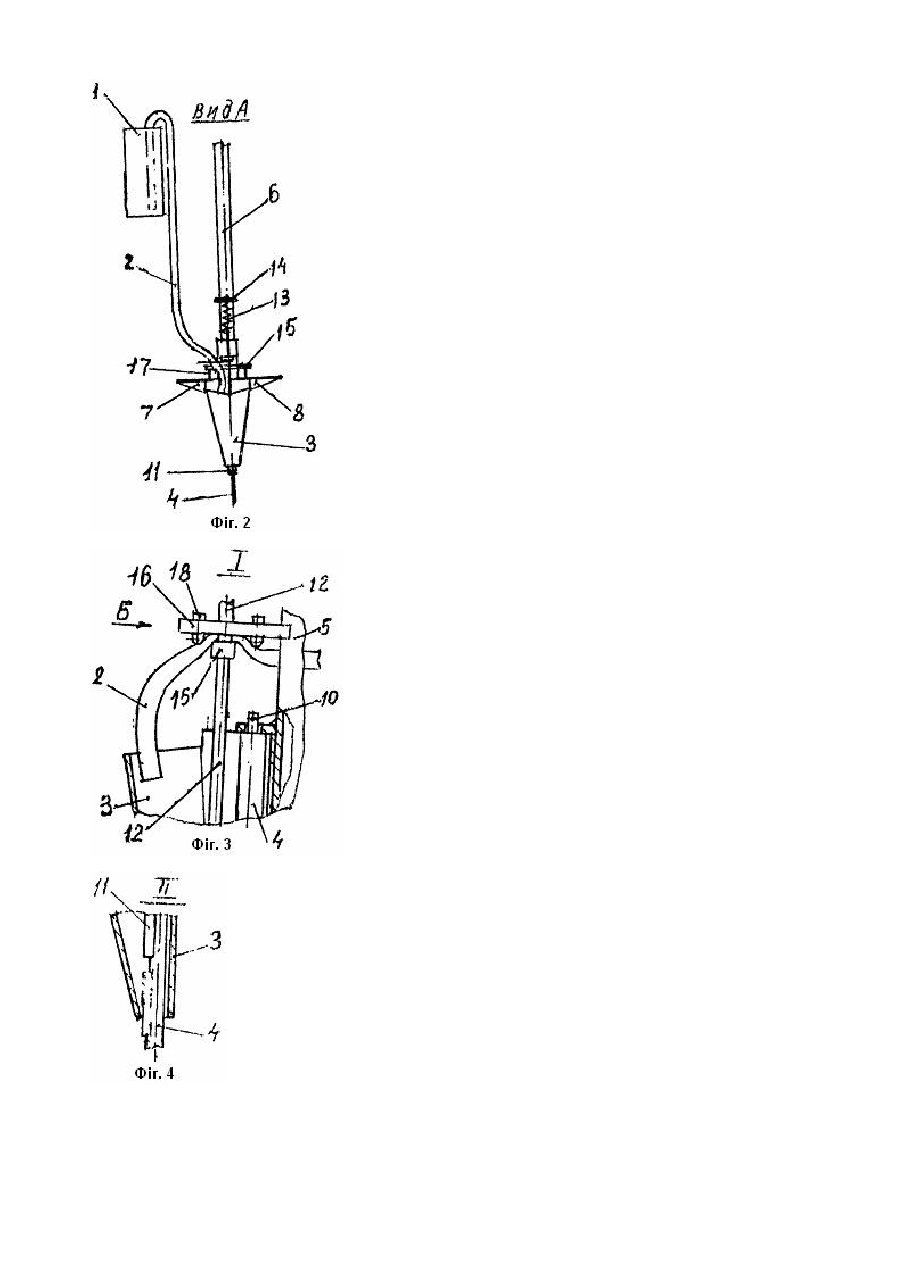

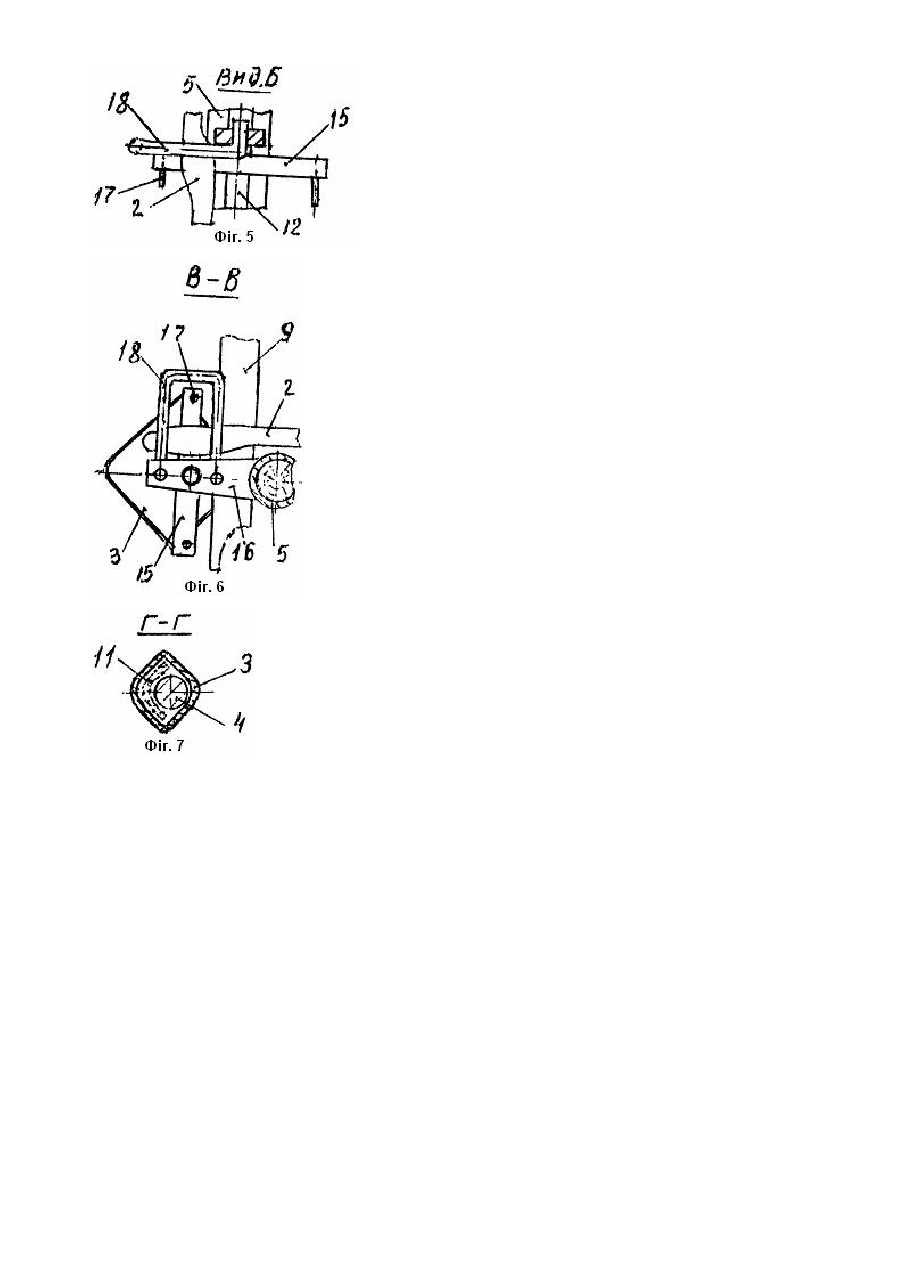

Изобретение относится к сельскохозяйственному машиностроению, а именно, к устройствам для локального введения жидкостей и растворенных в них ве ществ в почву под корни растений для спасения урожая на огородах в период засухи. Известно устройство для внесения жидких удобрений в почву, содержащее бак, соединенный шлангом с распылителем, иглу, ручной держатель, связанный с краном [1]. Недостатком известного устройства является то, что жидкость подается под давлением и может травмировать корни растений. Кроме того, устройство сложно в изготовлении. Задачей настоящего изобретения является усовершенствование устройства для внесения жидких удобрений в почву путем обеспечения свободного их истечения, что уменьшает травмирование корней растений Поставленная задача решается тем, что в устройстве для внесения жидких удобрений в почву, содержащем бак, соединенный гибким трубопроводом с инъектором, включающий насадку с ножными упорами и соплом на выходе, а также иглу и ручной держатель, кинематически связанный с краном-пробкой, согласно изобретению, кран-пробка выполнен в виде имеющего в поперечном сечении криволинейную форму лотка и установлен в нижней части сопла, при этом, в верхней части сопла размещена опора для фиксации верхнего конца иглы и лотка. Сущность изобретения поясняется чертежами. На фиг. 1 изображено устройство для введения жидкости в почву (общий вид); на фиг. 2 - вид А фиг. 1; на фиг. 3 - вид 1 на фиг. 1; на фиг. 4- вид II на фиг. 1; на фиг. 5- вид Б на фиг. З; на фиг. 6 - разрез В-В на фиг. 1; на фиг. 7 - разрез Г-Г на фиг. 1. Устройство для внесения жидких удобрений в почву состоит из бака 1 для жидкости, соединенного гибким трубопроводом 2 с насадкой 3, выполненной в виде конусной воронки с соплом. Вдоль оси насадки 3 через сопло свободно с зазором проходит игла 4. Насадка 3 снабжена держателем 5 с ручкой 6 и ножными упорами 7 и 8. Игла 4 крепится к пластине 9 шплинтом 10. Кран-пробка 11 в виде лотка с тягой 12 крепится пружиной 13 к хомуту 14 р учки 6. Педаль 15 закреплен на тяге 12, проходящей через отверстие опоры 16 держателя 5 и оснащена направляющими 17. Опора 18 устанавливается на опоре 16. Устройство работает следующим образом. При внесении жидкости на глубину под корни растений бак 1 устанавливают на подставке в центре участка радиусом 10-15 м. Трубопровод 2 заполняют жидкостью. Насадку 3 с иглой 4 устанавливают наклонно на определенном расстоянии от растения таким образом, чтобы игла оказалась поглубже и поближе к центральным глубинным корням, не травмируя их при этом. Перед введением сопла в почву кран-пробку 11 перемещают в нижнее положение (см. фиг. 4 и 7) и удерживают до полного углубления насадки 3, а педаль 15 смещают вниз до упоров 7, 8. При нажатии педали 15 пружина 13 освобождает трубопровод 2 и жидкость поступает в насадку 3. Не вынимая полностью иглы производят повторный прокол почвы и подают питание ниже корневого узла. Кран-пробка 11, выполненная в виде лотка криволинейной формы, постоянно перемещается вдоль иглы 4 и очищает как скребок нижнюю часть сопла насадки 3 и иглу 4 от почвы, освобождая, при этом, проход для жидкости. Предложенное устройство предназначено для повышения урожая на огородах путем внесения удобрений под корни, а также посредством полива растений в засуху, при наличии минимального количества воды.
