Гідроредуктор

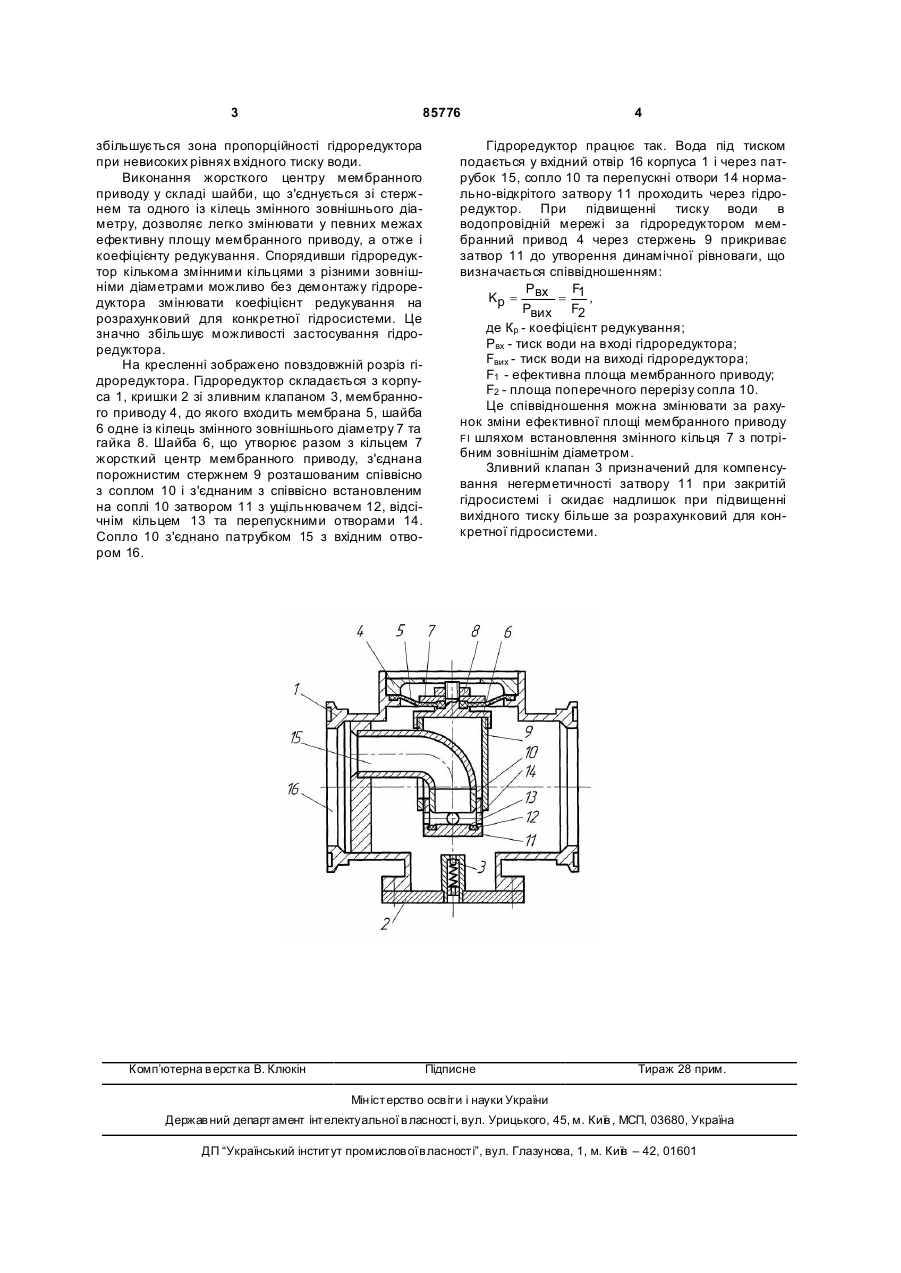

1. Гідроредуктор, що містить корпус з соплом, кришку зі зливним клапаном, мембранний привід, затвор з ущільнювачем і відсічним кільцем та з'єднувальний стержень, який відрізняється тим, що сопло встановлено протилежно мембранному приводу, який складається з мембрани та жорсткого центру, з'єднаного стержнем з встановленим на соплі затвором. 2. Гідроредуктор за п. 1, який відрізняється тим, що жорсткий центр мембранного приводу містить шайбу, що з'єдн ується зі стержнем, та одне із кілець змінного зовнішнього діаметра. (19) (21) a200707816 (22) 11.07.2007 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ПРИМА АН АТОЛІЙ МИКОЛАЙОВИЧ, U A, ЮЩЕНКО ЮРІЙ МИКОЛАЙОВИЧ, U A (73) НАУКОВО-ВИРОБНИЧИЙ КООПЕРАТИВ "ЕНЕРГІЯ", UA (56) UA 77773, 15.01.2007 SU 122378, 13.06.1958 SU 186817, 22.10.1966 SU 540095, 25.12.1976 DE 3330299, 14.03.1985 3 85776 збільшується зона пропорційності гідроредуктора при невисоких рівнях вхідного тиску води. Виконання жорсткого центру мембранного приводу у складі шайби, що з'єднується зі стержнем та одного із кілець змінного зовнішнього діаметру, дозволяє легко змінювати у певних межах ефективну площу мембранного приводу, а отже і коефіцієнту редукування. Спорядивши гідроредуктор кількома змінними кільцями з різними зовнішніми діаметрами можливо без демонтажу гідроредуктора змінювати коефіцієнт редукування на розрахунковий для конкретної гідросистеми. Це значно збільшує можливості застосування гідроредуктора. На кресленні зображено повздовжній розріз гідроредуктора. Гідроредуктор складається з корпуса 1, кришки 2 зі зливним клапаном 3, мембранного приводу 4, до якого входить мембрана 5, шайба 6 одне із кілець змінного зовнішнього діаметру 7 та гайка 8. Шайба 6, що утворює разом з кільцем 7 жорсткий центр мембранного приводу, з'єднана порожнистим стержнем 9 розташованим співвісно з соплом 10 і з'єднаним з співвісно встановленим на соплі 10 затвором 11 з ущільнювачем 12, відсічнім кільцем 13 та перепускними отворами 14. Сопло 10 з'єднано патрубком 15 з вхідним отвором 16. Комп’ютерна в ерстка В. Клюкін 4 Гідроредуктор працює так. Вода під тиском подається у вхідний отвір 16 корпуса 1 і через патрубок 15, сопло 10 та перепускні отвори 14 нормально-відкрітого затвору 11 проходить через гідроредуктор. При підвищенні тиску води в водопровідній мережі за гідроредуктором мембранний привод 4 через стержень 9 прикриває затвор 11 до утворення динамічної рівноваги, що визначається співвідношенням: Р F Kp = вх = 1 , Рвих F2 де Кр - коефіцієнт редукування; Pвx - тиск води на вході гідроредуктора; Fвиx - тиск води на виході гідроредуктора; F1 - ефективна площа мембранного приводу; F2 - площа поперечного перерізу сопла 10. Це співвідношення можна змінювати за рахунок зміни ефективної площі мембранного приводу FI шляхом встановлення змінного кільця 7 з потрібним зовнішнім діаметром. Зливний клапан 3 призначений для компенсування негерметичності затвору 11 при закритій гідросистемі і скидає надлишок при підвищенні вихідного тиску більше за розрахунковий для конкретної гідросистеми. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
