Гідроредуктор
Номер патенту: 77773
Опубліковано: 15.01.2007
Формула / Реферат
Гідроредуктор, що містить корпус з соплом, кришку із зливним клапаном, двомембранний привід з мембранами різної ефективної площі, з'єднувальний стрижень з каналом та затвор з ущільнювачем, який відрізняється тим, що затвор виконано окремо від приводу, обладнано напрямними та перед ущільнювачем - відсічним кільцем і встановлено в сопло співвісно і в контакті зі стрижнем приводу, при цьому контактну поверхню стрижня виконано сферичною.
Текст

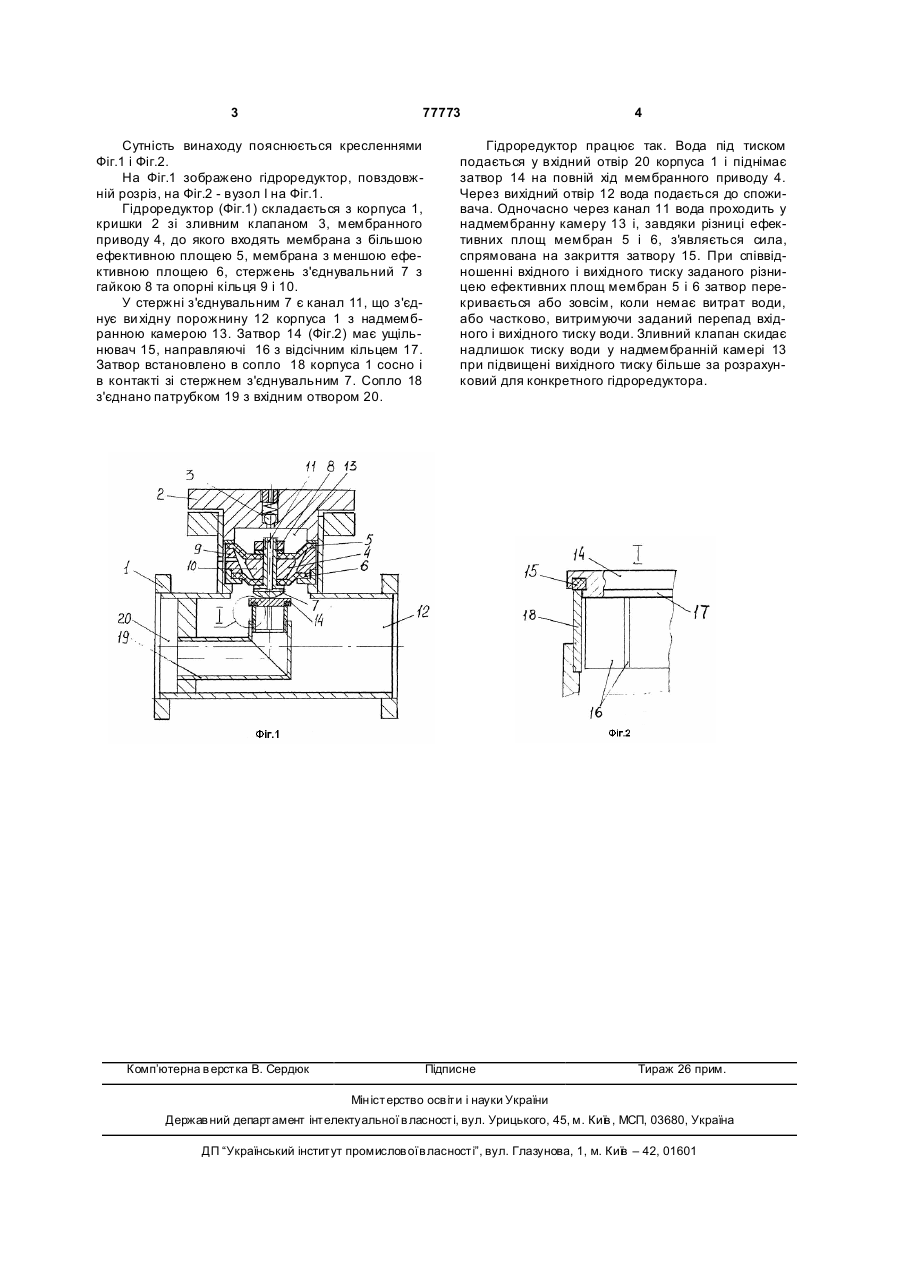

Гідроредуктор, що містить корпус з соплом, кришку із зливним клапаном, двомембранний привід з мембранами різної ефективної площі, з'єднувальний стрижень з каналом та затвор з ущільнювачем, який відрізняється тим, що затвор виконано окремо від приводу, обладнано напрямними та перед ущільнювачем - відсічним кільцем і встановлено в сопло співвісно і в контакті зі стрижнем приводу, при цьому контактну поверхню стрижня виконано сферичною. (19) (21) 20041008366 (22) 15.10.2004 (24) 15.01.2007 (46) 15.01.2007, Бюл. №1, 2007р. (72) Прима Анатолій Миколайович, Ющенко Юрій Миколайович (73) НАУКОВО-ВИРОБНИЧИЙ КООПЕРАТИВ "ЕНЕРГІЯ" (56) SU 180040, 28.11.1966 Козлюк А.И. Водоснабжение угольных шахт для борьбы с пажарами и пылью. -М.: Недра, 1979. -С. 97. 3 77773 Сутність винаходу пояснюється кресленнями Фіг.1 і Фіг.2. На Фіг.1 зображено гідроредуктор, повздовжній розріз, на Фіг.2 - вузол І на Фіг.1. Гідроредуктор (Фіг.1) складається з корпуса 1, кришки 2 зі зливним клапаном 3, мембранного приводу 4, до якого входять мембрана з більшою ефективною площею 5, мембрана з меншою ефективною площею 6, стержень з'єднувальний 7 з гайкою 8 та опорні кільця 9 і 10. У стержні з'єднувальним 7 є канал 11, що з'єднує ви хідну порожнину 12 корпуса 1 з надмембранною камерою 13. Затвор 14 (Фіг.2) має ущільнювач 15, направляючі 16 з відсічним кільцем 17. Затвор встановлено в сопло 18 корпуса 1 сосно і в контакті зі стержнем з'єднувальним 7. Сопло 18 з'єднано патрубком 19 з вхідним отвором 20. Комп’ютерна в ерстка В. Сердюк 4 Гідроредуктор працює так. Вода під тиском подається у вхідний отвір 20 корпуса 1 і піднімає затвор 14 на повній хід мембранного приводу 4. Через вихідний отвір 12 вода подається до споживача. Одночасно через канал 11 вода проходить у надмембранну камеру 13 і, завдяки різниці ефективних площ мембран 5 і 6, з'являється сила, спрямована на закриття затвору 15. При співвідношенні вхідного і вихідного тиску заданого різницею ефективних площ мембран 5 і 6 затвор перекривається або зовсім, коли немає витрат води, або частково, витримуючи заданий перепад вхідного і вихідного тиску води. Зливний клапан скидає надлишок тиску води у надмембранній камері 13 при підвищені вихідного тиску більше за розрахунковий для конкретного гідроредуктора. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
