Пристрій для запобігання льодоутворенню в гідротехнічних спорудах

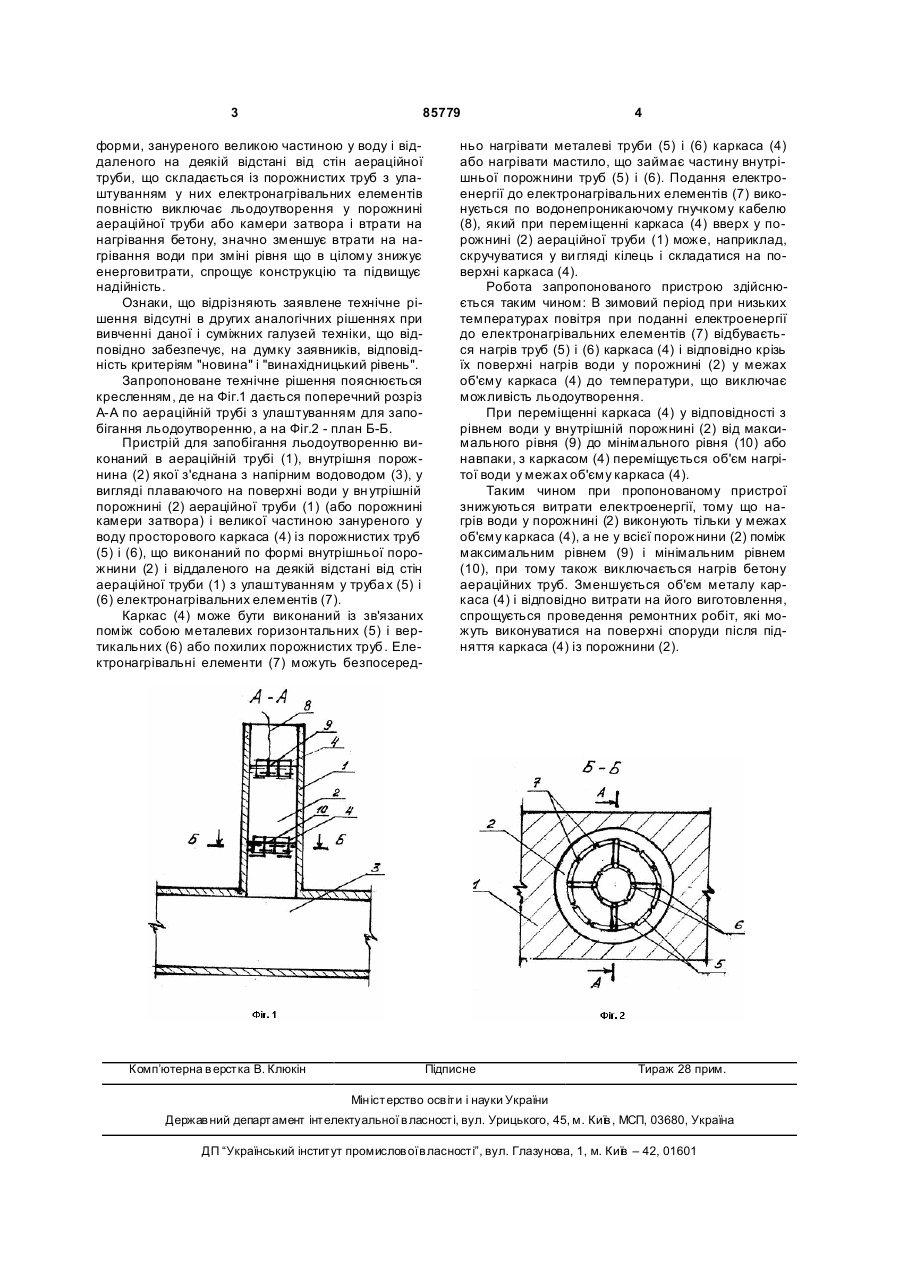

Пристрій для запобігання льодоутворенню в гідротехнічних спорудах, що включає електрона 3 85779 форми, зануреного великою частиною у воду і віддаленого на деякій відстані від стін аераційної труби, що складається із порожнистих труб з улаштуванням у них електронагрівальних елементів повністю виключає льодоутворення у порожнині аераційної труби або камери затвора і втрати на нагрівання бетону, значно зменшує втрати на нагрівання води при зміні рівня що в цілому знижує енерговитрати, спрощує конструкцію та підвищує надійність. Ознаки, що відрізняють заявлене технічне рішення відсутні в других аналогічних рішеннях при вивченні даної і суміжних галузей техніки, що відповідно забезпечує, на думку заявників, відповідність критеріям "новина" і "винахідницький рівень". Запропоноване технічне рішення пояснюється кресленням, де на Фіг.1 дається поперечний розріз А-А по аераційній трубі з улаштуванням для запобігання льодоутворенню, а на Фіг.2 - план Б-Б. Пристрій для запобігання льодоутворенню виконаний в аераційній трубі (1), внутрішня порожнина (2) якої з'єднана з напірним водоводом (3), у вигляді плаваючого на поверхні води у вн утрішній порожнині (2) аераційної труби (1) (або порожнині камери затвора) і великої частиною зануреного у воду просторового каркаса (4) із порожнистих труб (5) і (6), що виконаний по формі внутрішньої порожнини (2) і віддаленого на деякій відстані від стін аераційної труби (1) з улаштуванням у труба х (5) і (6) електронагрівальних елементів (7). Каркас (4) може бути виконаний із зв'язаних поміж собою металевих горизонтальних (5) і вертикальних (6) або похилих порожнистих труб. Електронагрівальні елементи (7) можуть безпосеред Комп’ютерна в ерстка В. Клюкін 4 ньо нагрівати металеві труби (5) і (6) каркаса (4) або нагрівати мастило, що займає частину внутрішньої порожнини труб (5) і (6). Подання електроенергії до електронагрівальних елементів (7) виконується по водонепроникаючому гнучкому кабелю (8), який при переміщенні каркаса (4) вверх у порожнині (2) аераційної труби (1) може, наприклад, скручуватися у ви гляді кілець і складатися на поверхні каркаса (4). Робота запропонованого пристрою здійснюється таким чином: В зимовий період при низьких температурах повітря при поданні електроенергії до електронагрівальних елементів (7) відбувається нагрів труб (5) і (6) каркаса (4) і відповідно крізь їх поверхні нагрів води у порожнині (2) у межах об'єму каркаса (4) до температури, що виключає можливість льодоутворення. При переміщенні каркаса (4) у відповідності з рівнем води у внутрішній порожнині (2) від максимального рівня (9) до мінімального рівня (10) або навпаки, з каркасом (4) переміщується об'єм нагрітої води у межах об'єму каркаса (4). Таким чином при пропонованому пристрої знижуються витрати електроенергії, тому що нагрів води у порожнині (2) виконують тільки у межах об'єму каркаса (4), а не у всієї порожнини (2) поміж максимальним рівнем (9) і мінімальним рівнем (10), при тому також виключається нагрів бетону аераційних труб. Зменшується об'єм металу каркаса (4) і відповідно витрати на його виготовлення, спрощується проведення ремонтних робіт, які можуть виконуватися на поверхні споруди після підняття каркаса (4) із порожнини (2). Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
