Пристрій для ремонту пальових конструкцій гідротехнічних споруд

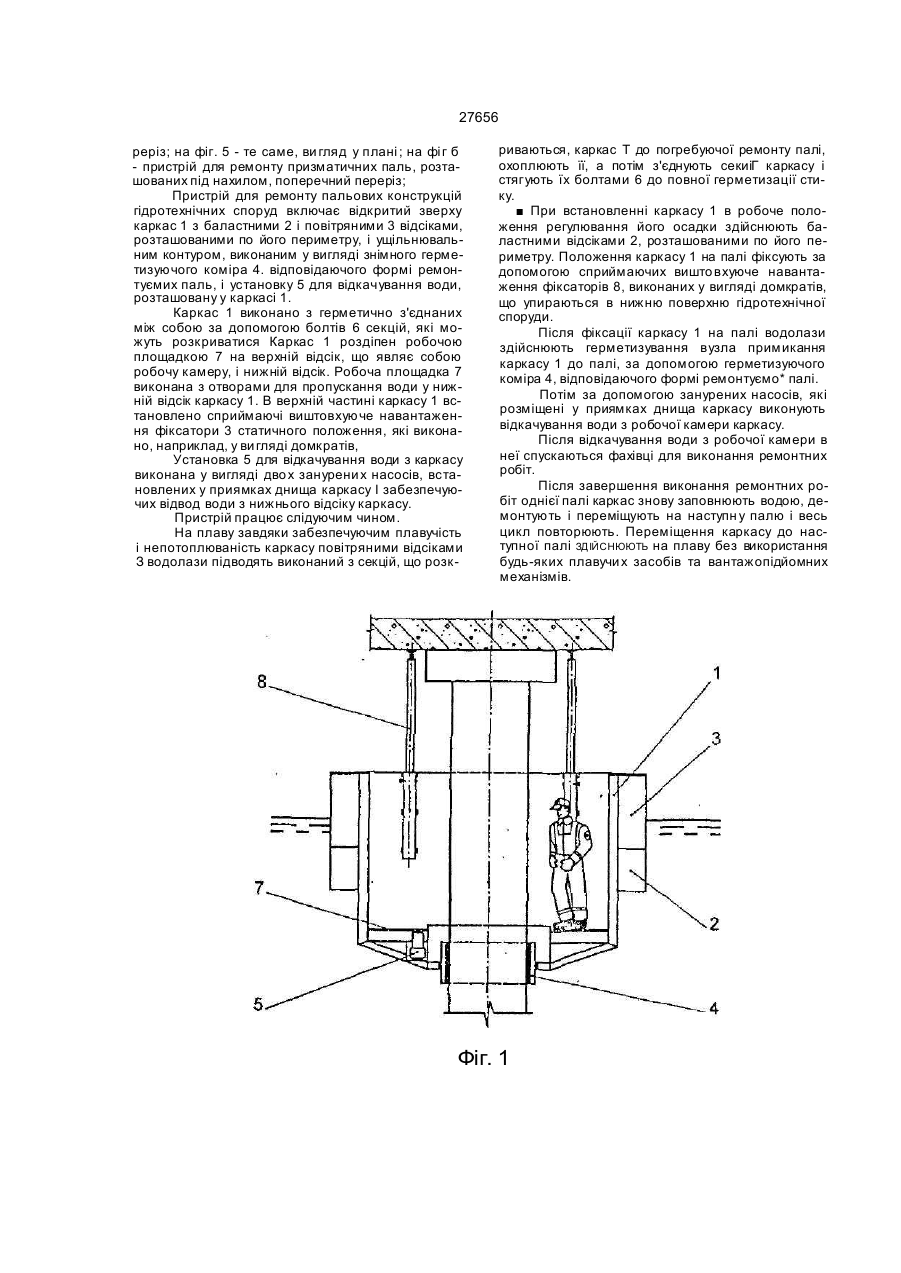

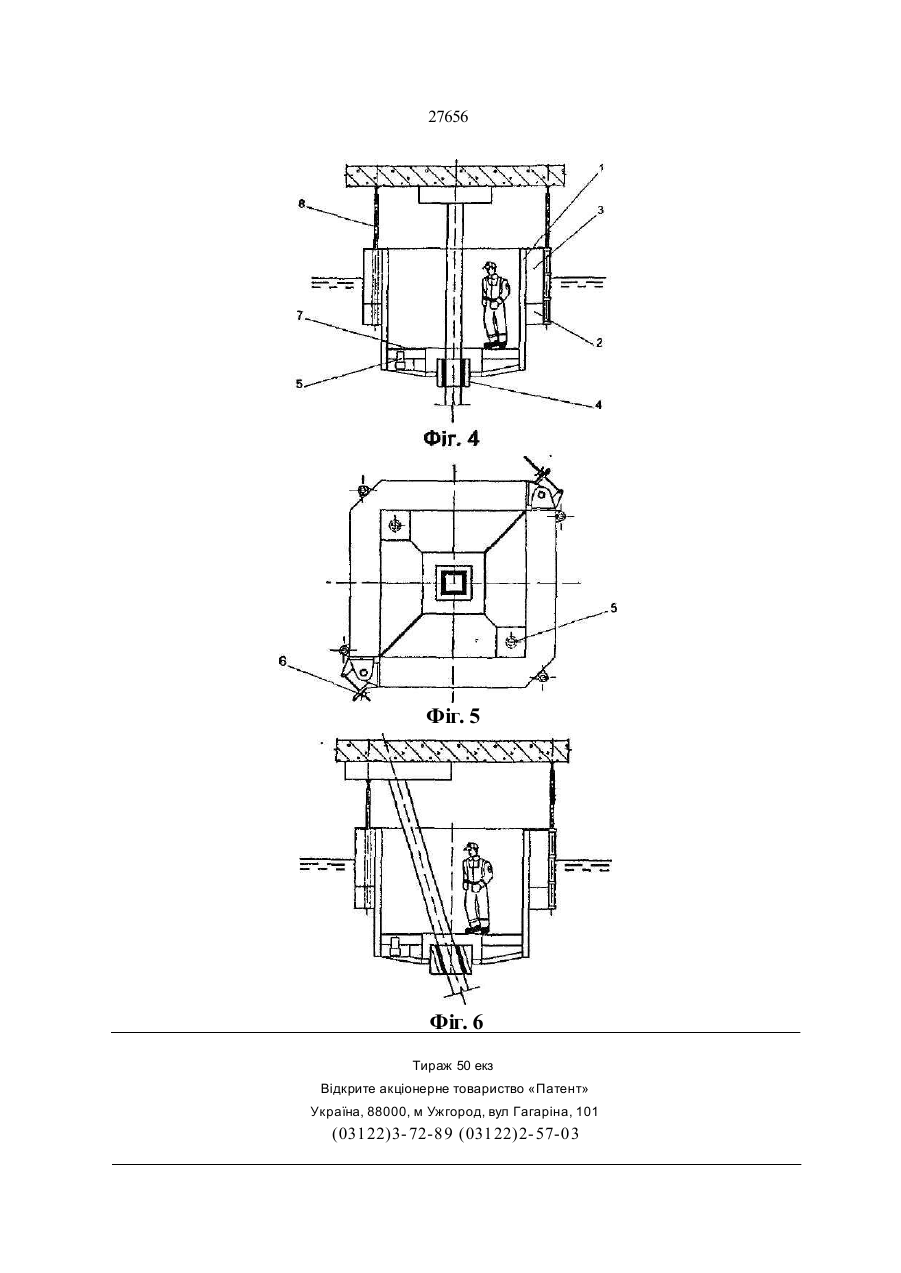

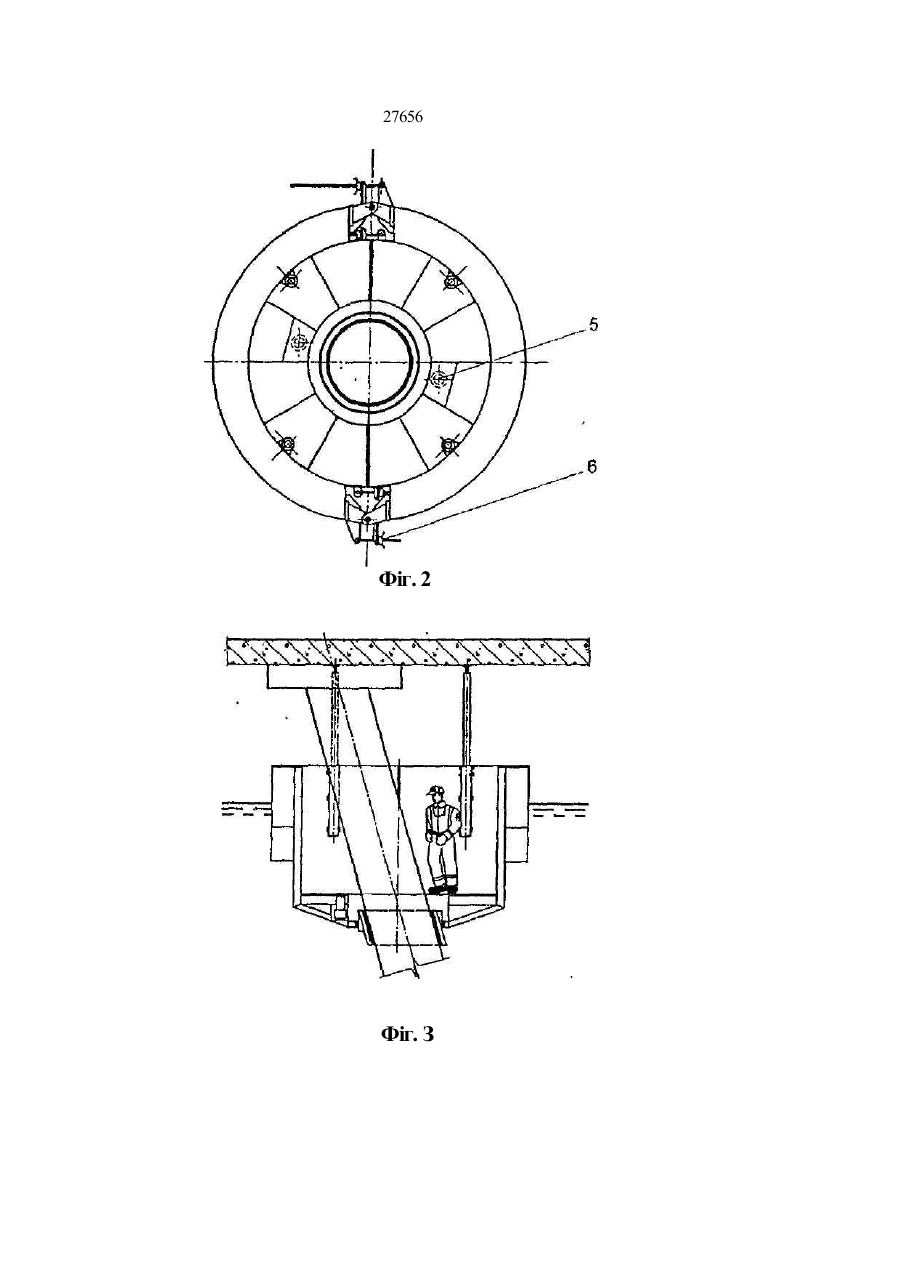

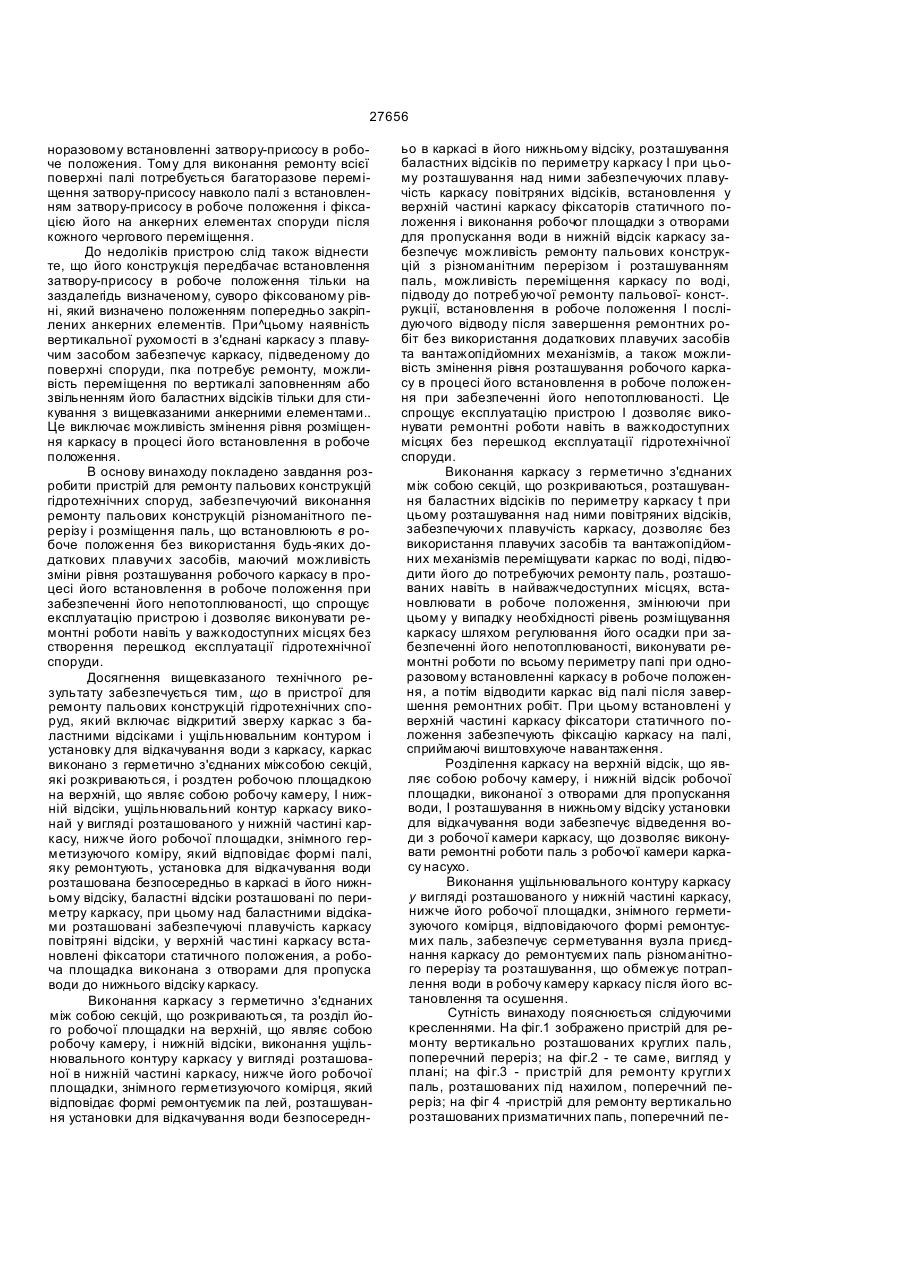

Пристрій для ремонту папьових конструкцій гідроте хнічних споруд, який включає відкритий зверху каркас з баластними відсіками І ущільнювальним контуром і установку для відкачування води з каркасу, який відрізняється тим, що каркас виконано з герметично з'єднаних між собою секцій, що розкриваються, І розділено робочою площадкою на верхній, який являє собою робочу камеру, і нижній відсіки, ущільнювальний контур виконано у вигляді розташо ваного в нижній частині каркасу, нижче його робочої площадки, знімного герметизуючого коміра, відповідаючого формі ремонтованих паль, установка для відкачування води розташована безпосередньо в каркасі, в його нижньому відсіку, баластні відсіки розташовані по периметру каркасу, при цьому над баластними відсіками розташовані забезпечуючі плавучість каркасу повітряні відсіки, в верхній частині каркасу встановлені фіксатори ста тичного положення, а робоча площадка виконана з отворами для пропускання води в нижній відсік каркасу. Винахід відноситься до гідротехнічного будівництва, зокрема до пристроїв для ремонту пальових конструкцій гідротехнічних споруд з різноманітним перерізом і розташуванням паль. Відомі навісні пересувні риштовання для виконання робіт на циліндричних резервуарах, що вміщують збірний секційний каркас, який переміщують по криволінійній направляючій, несучі робочі площадки, механізм горизонтального переміщення робочих площадок у вигляді обойм приводних і неприводних роликів, встановлених на каркасі (СРСР, а втор ське свідо цтво №124 5676 , E04G3/16, опубліковано 23.07 86р.) Недоліком таких риштовань є те, що вони не можуть бути використані при виконанні ремонту пальових конструкцій гідротехнічних споруд в зоні змінного водного горизонту, оскільки збірний секційний каркас не має герметичності, а чисельні ролики механізму горизонтального переміщення робочих площадок не зможуть працювати в воді. Найбільш близьким є пристрій для ремонту підводних частин гідротехнічних споруд, що включає плааучий затвор-присос, виконаний в вигляді відкритого зверху І з лицевої сторони, примикаючій до стіни споруди, і утвореного боковими стінками, задньою стінкою і днищем водонепроникного каркасу з баластними відсіками І ущільнювальним контуром, крепільні деталі для приєднання каркасу до анкерних елементів спор уди, плавучий засіб з установкою для відкачування води із каркасу І вузол з'єднання плавучого засобу з задньою стінкою каркасу, виконаною у вигляді вертикальної направляючої, прикрепленої до задньої стінки каркасу, і змонтованих на плавучому засобі кронштейнів з опорними і прижимними катками, які взаінодіють з направляючою каркасу, при цьому кронштейни опорних каїків жорстко прикріплені до плавучо го засобу, а кронштейни прижимних катків приєднані до плавучого засобу з можливістю повороту є горизонтальній площині та фіксування (СРСР. авторське свідоцтво №1511310, Е 02 В 1/00, опубліковано 30 09 89 р.) Недопіком такого пристрою є необхідність використання додаткового плавучого засобу для переміщення затвору-присосу, виконаного у вигляді водонепроникного каркасу, до потребуючо ї ремонту поверхні гідротехнічної споруди, його вста новлення в робоче положення і послідуючого відводу від нього після завершення робіт. Використання плавучого засобу заважає експлуатації пристрою при виконанні ремонту пальових констр укцій гідротехнічних споруд, не дозволяє проводити ремонтні роботи в важкодоступних місцях І створює перешкоди експлуатації гідротехнічних споруд під час проведення ремонтних робіт. Експлуатація відомого пристрою утр уднена тим, що його конструкція не дозвспяе проводити ремонтні роботи по всьому периметру палі при од . СО 27656 норазовому встановленні затвору-присосу в робоче положения. Тому для виконання ремонту всієї поверхні палі потребується багаторазове переміщення затвору-присосу навколо палі з встановленням затвору-присосу в робоче положення і фіксацією його на анкерних елементах споруди після кожного чергового переміщення. До недоліків пристрою слід також віднести те, що його конструкція передбачає встановлення затвору-присосу в робоче положення тільки на заздалегідь визначеному, суворо фіксованому рівні, який визначено положенням попередньо закріплених анкерних елементів. При^цьому наявність вертикальної рухомості в з'єднані каркасу з плавучим засобом забезпечує каркасу, підведеному до поверхні споруди, пка потребує ремонту, можливість переміщення по вертикалі заповненням або звільненням його баластних відсіків тільки для стикування з вищевказаними анкерними елементами.. Це виключає можливість змінення рівня розміщення каркасу в процесі його встановлення в робоче положення. В основу винаходу покладено завдання розробити пристрій для ремонту пальових конструкцій гідротехнічних споруд, забезпечуючий виконання ремонту пальових конструкцій різноманітного перерізу і розміщення паль, що встановлюють в робоче положення без використання будь-яких додаткових плавучи х засобів, маючий можливість зміни рівня розташування робочого каркасу в процесі його встановлення в робоче положення при забезпеченні його непотоплюваності, що спрощує експлуатацію пристрою і дозволяє виконувати ремонтні роботи навіть у важкодоступних місцях без створення перешкод експлуатації гідротехнічної споруди. Досягнення вищевказаного технічного результату забезпечується тим, що в пристрої для ремонту пальових конструкцій гідротехнічних споруд, який включає відкритий зверху каркас з баластними відсіками і ущільнювальним контуром і установку для відкачування води з каркасу, каркас виконано з герметично з'єднаних міжсобою секцій, які розкриваються, і роздтен робочою площадкою на верхній, що являє собою робочу камеру, І нижній відсіки, ущільнювальний контур каркасу виконай у вигляді розташованого у нижній частині каркасу, нижче його робочої площадки, знімного герметизуючого коміру, який відповідає формі палі, яку ремонтують, установка для відкачування води розташована безпосередньо в каркасі в його нижньому відсіку, баластні відсіки розташовані по периметру каркасу, при цьому над баластними відсіками розташовані забезпечуючі плавучість каркасу повітряні відсіки, у верхній частині каркасу встановлені фіксатори статичного положения, а робоча площадка виконана з отворами для пропуска води до нижнього відсіку каркасу. Виконання каркасу з герметично з'єднаних між собою секцій, що розкриваються, та розділ його робочої площадки на верхній, що являє собою робочу камеру, і нижній відсіки, виконання ущільнювального контуру каркасу у вигляді розташованої в нижній частині каркасу, нижче його робочої площадки, знімного герметизуючого комірця, який відповідає формі ремонтуємик па лей, розташування установки для відкачування води безпосередн ьо в каркасі в його нижньому відсіку, розташування баластних відсіків по периметру каркасу І при цьому розташування над ними забезпечуючих плавучість каркасу повітряних відсіків, встановлення у верхній частині каркасу фіксаторів статичного положення і виконання робочог площадки з отворами для пропускання води в нижній відсік каркасу забезпечує можливість ремонту пальових конструкцій з різноманітним перерізом і розташуванням паль, можливість переміщення каркасу по воді, підводу до потребуючої ремонту пальової- конст-. рукції, встановлення в робоче положення І послідуючого відводу після завершення ремонтних робіт без використання додаткових плавучих засобів та вантажопідйомних механізмів, а також можливість змінення рівня розташування робочого каркасу в процесі його встановлення в робоче положення при забезпеченні його непотоплюваності. Це спрощує експлуатацію пристрою І дозволяє виконувати ремонтні роботи навіть в важкодоступних місцях без перешкод експлуатації гідротехнічної споруди. Виконання каркасу з герметично з'єднаних між собою секцій, що розкриваються, розташування баластних відсіків по периметру каркасу t при цьому розташування над ними повітряних відсіків, забезпечуючи х плавучість каркасу, дозволяє без використання плавучих засобів та вантажопідйомних механізмів переміщувати каркас по воді, підводити його до потребуючих ремонту паль, розташованих навіть в найважчедоступних місцях, встановлювати в робоче положення, змінюючи при цьому у випадку необхідності рівень розміщування каркасу шляхом регулювання його осадки при забезпеченні його непотоплюваності, виконувати ремонтні роботи по всьому периметру папі при одноразовому встановленні каркасу в робоче положення, а потім відводити каркас від палі після завершення ремонтних робіт. При цьому встановлені у верхній частині каркасу фіксатори статичного положення забезпечують фіксацію каркасу на палі, сприймаючі виштовхуюче навантаження. Розділення каркасу на верхній відсік, що являє собою робочу камеру, і нижній відсік робочої площадки, виконаної з отворами для пропускання води, І розташування в нижньому відсіку установки для відкачування води забезпечує відведення води з робочої камери каркасу, що дозволяє виконувати ремонтні роботи паль з робочої камери каркасу насухо. Виконання ущільнювального контуру каркасу у вигляді розташованого у нижній частині каркасу, нижче його робочої площадки, знімного герметизуючого комірця, відповідаючого формі ремонтуємих паль, забезпечує серметування вузла приєднання каркасу до ремонтуємих папь різноманітного перерізу та розташування, що обмежує потраплення води в робочу камеру каркасу після його встановлення та осушення. Сутність винаходу пояснюється слідуючими кресленнями. На фіг.1 зображено пристрій для ремонту вертикально розташованих круглих паль, поперечний переріз; на фіг.2 - те саме, вигляд у плані; на фі г.3 - пристрій для ремонту кругли х паль, розташованих під нахилом, поперечний переріз; на фіг 4 -пристрій для ремонту вертикально розташованих призматичних папь, поперечний пе 27656 реріз; на фіг. 5 - те саме, ви гляд у плані ; на фі г б - пристрій для ремонту призматичних паль, розташованих під нахилом, поперечний переріз; Пристрій для ремонту пальових конструкцій гідротехнічних споруд включає відкритий зверху каркас 1 з баластними 2 і повітряними 3 відсіками, розташованими по його периметру, і ущільнювальним контуром, виконаним у вигляді знімного герметизуючого коміра 4. відповідаючого формі ремонтуємих паль, і установку 5 для відкачування води, розташовану у каркасі 1. Каркас 1 виконано з герметично з'єднаних між собою за допомогою болтів 6 секцій, які можуть розкриватися Каркас 1 роздіпен робочою площадкою 7 на верхній відсік, що являє собою робочу камеру, і нижній відсік. Робоча площадка 7 виконана з отворами для пропускання води у нижній відсік каркасу 1. В верхній частині каркасу 1 встановлено сприймаючі виштовхуюче навантаження фіксатори 3 статичного положення, які виконано, наприклад, у ви гляді домкратів, Установка 5 для відкачування води з каркасу виконана у вигляді дво х занурени х насосів, встановлених у приямках днища каркасу І забезпечуючих відвод води з нижнього відсіку каркасу. Пристрій працює слідуючим чином. На плаву завдяки забезпечуючим плавучість і непотоплюваність каркасу повітряними відсіками З водолази підводять виконаний з секцій, що розк риваються, каркас Т до погребуючої ремонту палі, охоплюють її, а потім з'єднують секиіГ каркасу і стягують їх болтами 6 до повної герметизації стику. При встановленні каркасу 1 в робоче положення регулювання його осадки здійснюють баластними відсіками 2, розташованими по його периметру. Положення каркасу 1 на палі фіксують за допомогою сприймаючих вишто вхуюче навантаження фіксаторів 8, виконаних у вигляді домкратів, що упираються в нижню поверхню гідротехнічної споруди. Після фіксації каркасу 1 на палі водолази здійснюють герметизування вузла примикання каркасу 1 до палі, за допомогою герметизуючого коміра 4, відповідаючого формі ремонтуємо* палі. Потім за допомогою занурених насосів, які розміщені у приямках днища каркасу виконують відкачування води з робочої камери каркасу. Після відкачування води з робочої камери в неї спускаються фахівці для виконання ремонтних робіт. Після завершення виконання ремонтних робіт однієї палі каркас знову заповнюють водою, демонтують і переміщують на наступн у палю і весь цикл повторюють. Переміщення каркасу до наступної палі ЗД ІЙСНЮЮТЬ на плаву без використання будь-яких плавучи х засобів та вантажопідйомних механізмів. Фіг. 1 27656 Фіг. 2 Фіг. З 27656 Фіг. 5 Фіг. 6 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (031 22)3- 72-8 9 (031 22)2- 57-0 3
