Кабель контрольний

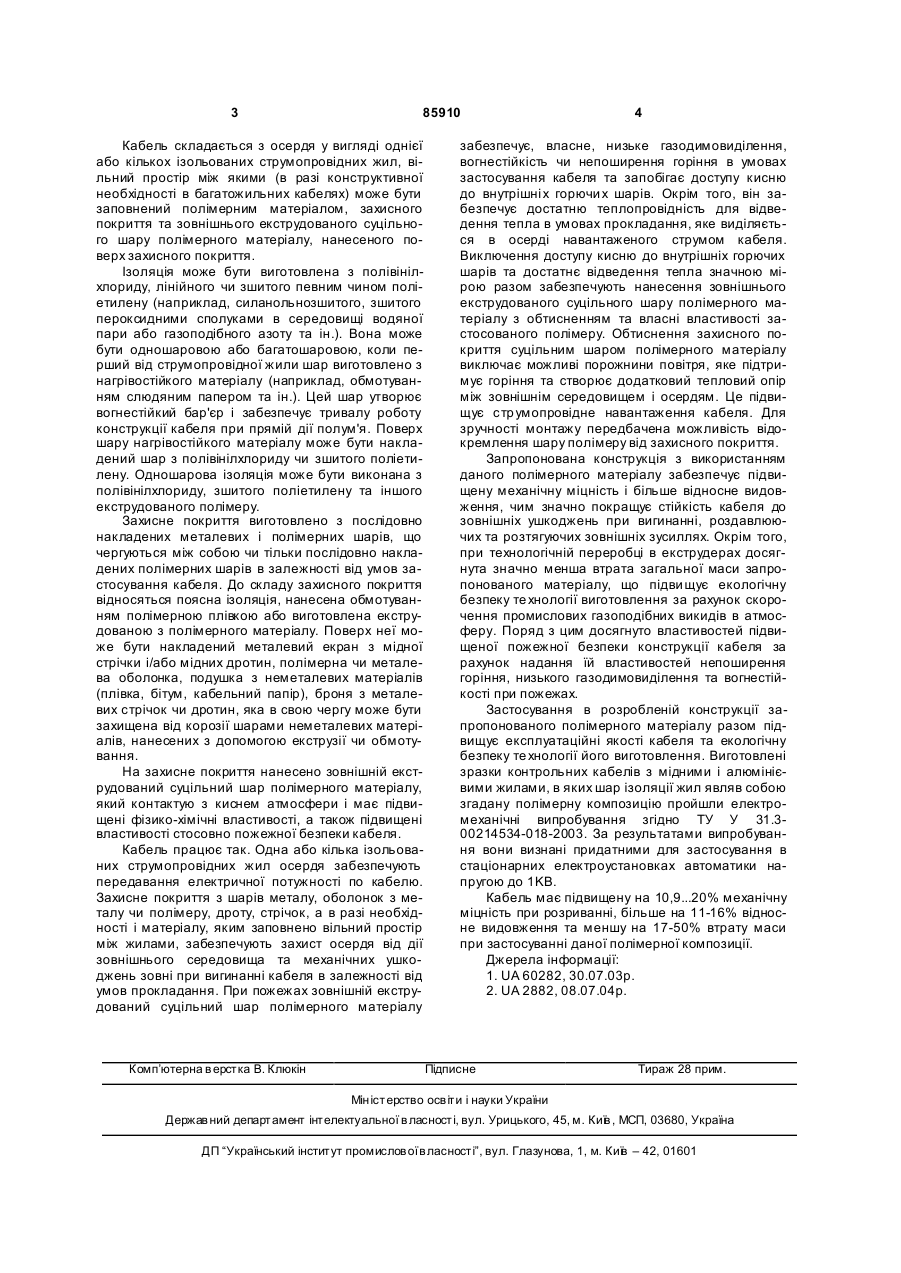

Кабель контрольний, який містить осердя у вигляді однієї або кількох ізольованих стр умопровідних жил, вільний простір між якими може бути заповнений полімерним матеріалом, виготовлене з металевих і/або полімерних шарів захисне покриття та зовнішній екструдований суцільний шар полімерного матеріалу поверх нього, який відрізняється тим, що ізоляцію струмопровідних жил виготовлено з полімерної композиції при співвідношенні її компонентів, мас. ч.: полівінілхлорид 53,0-55,0 складний ефірний пластифікатор 23,4-26,0 хлорпарафін 10,0-11,0 свинцевий або кальцій-цинковий стабілізатор 1,1-2,5 стеарат кальцію 0,6-0,7 карбонат кальцію 7,0-7,6 дифенілолпропан 0,1-0,2 N-фенілнафтиламін 0,1-0,2. Винахід відноситься до електричних кабелів та проводів. Відомий захищений сигнально-блокувальний кабель, що складається з осердя у вигляді принаймні однієї ізольованої струмопровідної жили та захисного покриття у вигляді шарів з металу, полімерних матеріалів, паперу та бітуму [1]. Недоліком згаданого вище кабеля є високе газодимовиділення в разі пожежі на кабельних комунікаціях. Найбільш близьким до запропонованого об'єкту є електричний кабель з низьким газодимовиділенням [2]. Кабель містить осердя у вигляді принаймні однієї ізольованої струмопровідної жили, захисне покриття та суцільний шар полімерного матеріалу. Недоліком є невисокі фізико-хімічні властивості ізоляції і полімерного матеріалу, які використовуються в конструкції кабеля та низька екологічна безпека технології їх вигото влення за рахунок втрати маси при гарячій переробці в екструдері і великих викидах шкідливих речовин в атмосферу. Задачею створення запропонованого об'єкту є покращення фізико-хімічних властивостей елементів конструкції кабеля для підвищення експлуата ційних якостей, а також підвищення екологічної безпеки технології його виробництва. Поставлена задача вирішується запропонованою конструкцією кабеля із застосуванням в ній полімерного матеріалу з визначеним співвідношенням вихідних компонентів. Відповідність критерію "новизна" запропонованому об'єкту забезпечує те, що ізоляцію струмопровідних жил виготовлено з полімерної композиції при співвідношенні її компонентів, мас. ч: полівінілхлорид -53,0-55,0 складний ефірний пластифікатор -23,4-26,0 хлорпарафін -10,0-11,0 свинцевий або кальцій-цинковий стабілізатор - 1,1-2,5 стеарат кальцію -0,6-0,7 карбонат кальцію -7,0-7,6 дифенілолпропан -0,1-0,2 N-фенілнафтиламін -0,1-0,2 Відповідність критерію "суттєві відзнаки" забезпечується тим, що ознаки, властиві запропонованому об'єкту, не містяться в найближчому аналозі та інших те хнічних рішеннях в цій галузі техніки. (19) UA (11) 85910 (13) C2 (21) a200705757 (22) 23.05.2007 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) ЗОЛОТАРЬОВ ВОЛОДИ МИР МИ ХАЙЛОВИЧ, UA, КАРПУШЕНКО ВАСИЛЬ ПЕТРОВИЧ, UA, АНТОНЕЦЬ ЮРІЙ ПАНАСОВИЧ, U A, ВАСИЛЕЦЬ ЛЮДМИЛА ГРИГОРІВНА, UA, ЗОЛОТАРЬОВ ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО ЗАВОД "ПІВДЕНКАБЕЛЬ", U A (56) UA 60282, 15.09.2003 UA 2882, 16.08.2004 UA 3795, 15.12.2004 RU 37269, 10.04.2004 UA 62592, 15.12.2003 US 6495760, 17.12.2002 US 4562302, 31.12.1985 3 85910 Кабель складається з осердя у вигляді однієї або кількох ізольованих струмопровідних жил, вільний простір між якими (в разі конструктивної необхідності в багатожильних кабелях) може бути заповнений полімерним матеріалом, захисного покриття та зовнішнього екструдованого суцільного шару полімерного матеріалу, нанесеного поверх захисного покриття. Ізоляція може бути виготовлена з полівінілхлориду, лінійного чи зшитого певним чином поліетилену (наприклад, силанольнозшитого, зшитого пероксидними сполуками в середовищі водяної пари або газоподібного азоту та ін.). Вона може бути одношаровою або багатошаровою, коли перший від струмопровідної жили шар виготовлено з нагрівостійкого матеріалу (наприклад, обмотуванням слюдяним папером та ін.). Цей шар утворює вогнестійкий бар'єр і забезпечує тривалу роботу конструкції кабеля при прямій дії полум'я. Поверх шару нагрівостійкого матеріалу може бути накладений шар з полівінілхлориду чи зшитого поліетилену. Одношарова ізоляція може бути виконана з полівінілхлориду, зшитого поліетилену та іншого екструдованого полімеру. Захисне покриття виготовлено з послідовно накладених металевих і полімерних шарів, що чергуються між собою чи тільки послідовно накладених полімерних шарів в залежності від умов застосування кабеля. До складу захисного покриття відносяться поясна ізоляція, нанесена обмотуванням полімерною плівкою або виготовлена екструдованою з полімерного матеріалу. Поверх неї може бути накладений металевий екран з мідної стрічки і/або мідних дротин, полімерна чи металева оболонка, подушка з неметалевих матеріалів (плівка, бітум, кабельний папір), броня з металевих стрічок чи дротин, яка в свою чергу може бути захищена від корозії шарами неметалевих матеріалів, нанесених з допомогою екструзії чи обмотування. На захисне покриття нанесено зовнішній екструдований суцільний шар полімерного матеріалу, який контактую з киснем атмосфери і має підвищені фізико-хімічні властивості, а також підвищені властивості стосовно пожежної безпеки кабеля. Кабель працює так. Одна або кілька ізольованих струмопровідних жил осердя забезпечують передавання електричної потужності по кабелю. Захисне покриття з шарів металу, оболонок з металу чи полімеру, дроту, стрічок, а в разі необхідності і матеріалу, яким заповнено вільний простір між жилами, забезпечують захист осердя від дії зовнішнього середовища та механічних ушкоджень зовні при вигинанні кабеля в залежності від умов прокладання. При пожежах зовнішній екструдований суцільний шар полімерного матеріалу Комп’ютерна в ерстка В. Клюкін 4 забезпечує, власне, низьке газодимовиділення, вогнестійкість чи непоширення горіння в умовах застосування кабеля та запобігає доступу кисню до внутрішні х горючи х шарів. Окрім того, він забезпечує достатню теплопровідність для відведення тепла в умовах прокладання, яке виділяється в осерді навантаженого струмом кабеля. Виключення доступу кисню до внутрішніх горючих шарів та достатнє відведення тепла значною мірою разом забезпечують нанесення зовнішнього екструдованого суцільного шару полімерного матеріалу з обтисненням та власні властивості застосованого полімеру. Обтиснення захисного покриття суцільним шаром полімерного матеріалу виключає можливі порожнини повітря, яке підтримує горіння та створює додатковий тепловий опір між зовнішнім середовищем і осердям. Це підвищує стр умопровідне навантаження кабеля. Для зручності монтажу передбачена можливість відокремлення шару полімеру від захисного покриття. Запропонована конструкція з використанням даного полімерного матеріалу забезпечує підвищену механічну міцність і більше відносне видовження, чим значно покращує стійкість кабеля до зовнішніх ушкоджень при вигинанні, роздавлюючих та розтягуючих зовнішніх зусиллях. Окрім того, при технологічній переробці в екструдерах досягнута значно менша втрата загальної маси запропонованого матеріалу, що підви щує екологічну безпеку те хнології виготовлення за рахунок скорочення промислових газоподібних викидів в атмосферу. Поряд з цим досягнуто властивостей підвищеної пожежної безпеки конструкції кабеля за рахунок надання їй властивостей непоширення горіння, низького газодимовиділення та вогнестійкості при пожежах. Застосування в розробленій конструкції запропонованого полімерного матеріалу разом підвищує експлуатаційні якості кабеля та екологічну безпеку те хнології його виготовлення. Виготовлені зразки контрольних кабелів з мідними і алюмінієвими жилами, в яких шар ізоляції жил являв собою згадану полімерну композицію пройшли електромеханічні випробування згідно ТУ У 31.300214534-018-2003. За результатами випробування вони визнані придатними для застосування в стаціонарних електроустановках автоматики напругою до 1KB. Кабель має підвищену на 10,9...20% механічну міцність при розриванні, більше на 11-16% відносне видовження та меншу на 17-50% втрату маси при застосуванні даної полімерної композиції. Джерела інформації: 1. UA 60282, 30.07.03р. 2. UA 2882, 08.07.04р. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
