Пожежобезпечний сигнально-блокувальний кабель

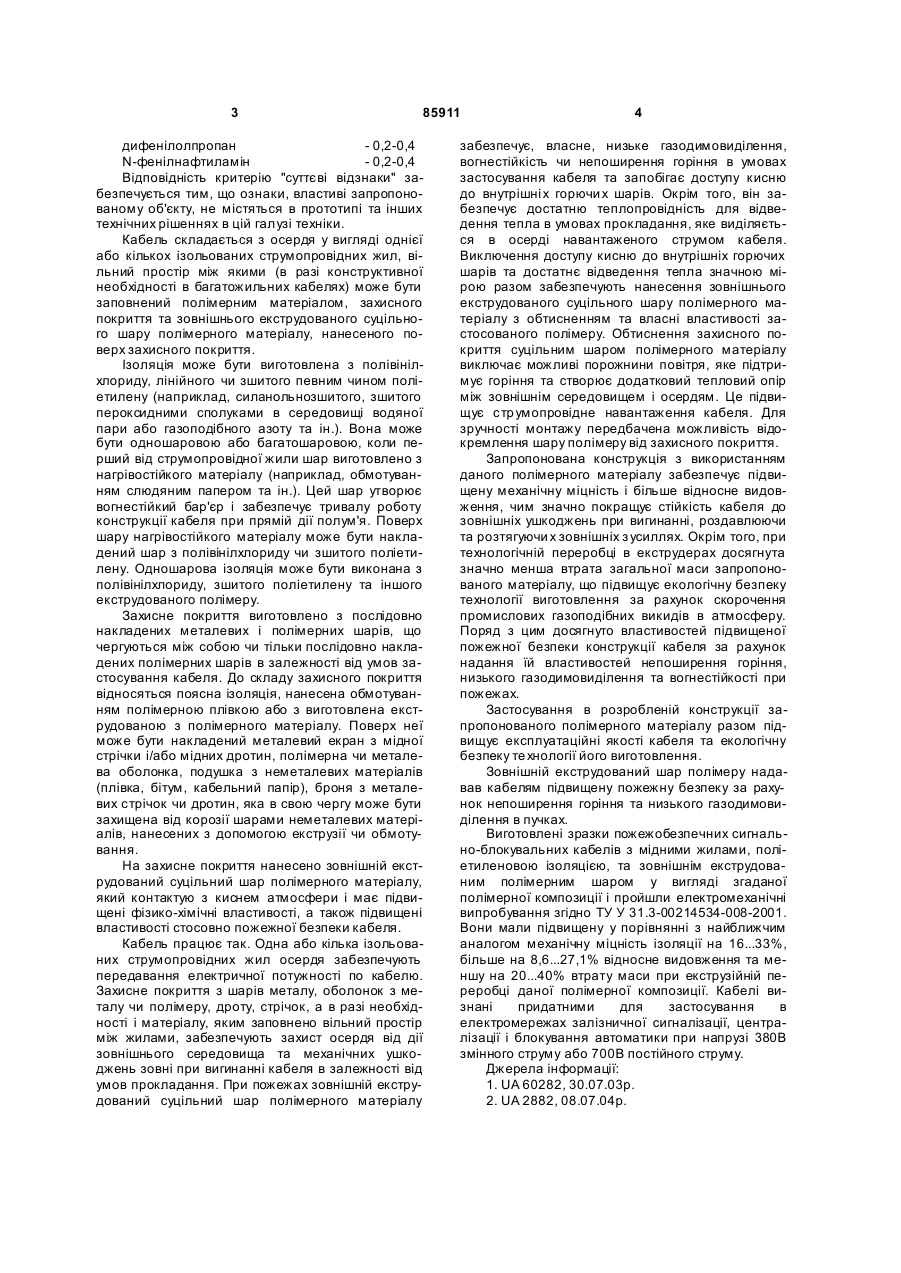

Пожежобезпечний сигнально-блокувальний кабель, який містить осердя у вигляді однієї або C2 1 3 85911 дифенілолпропан - 0,2-0,4 N-фенілнафтиламін - 0,2-0,4 Відповідність критерію "суттєві відзнаки" забезпечується тим, що ознаки, властиві запропонованому об'єкту, не містяться в прототипі та інших технічних рішеннях в цій галузі техніки. Кабель складається з осердя у вигляді однієї або кількох ізольованих струмопровідних жил, вільний простір між якими (в разі конструктивної необхідності в багатожильних кабелях) може бути заповнений полімерним матеріалом, захисного покриття та зовнішнього екструдованого суцільного шару полімерного матеріалу, нанесеного поверх захисного покриття. Ізоляція може бути виготовлена з полівінілхлориду, лінійного чи зшитого певним чином поліетилену (наприклад, силанольнозшитого, зшитого пероксидними сполуками в середовищі водяної пари або газоподібного азоту та ін.). Вона може бути одношаровою або багатошаровою, коли перший від струмопровідної жили шар виготовлено з нагрівостійкого матеріалу (наприклад, обмотуванням слюдяним папером та ін.). Цей шар утворює вогнестійкий бар'єр і забезпечує тривалу роботу конструкції кабеля при прямій дії полум'я. Поверх шару нагрівостійкого матеріалу може бути накладений шар з полівінілхлориду чи зшитого поліетилену. Одношарова ізоляція може бути виконана з полівінілхлориду, зшитого поліетилену та іншого екструдованого полімеру. Захисне покриття виготовлено з послідовно накладених металевих і полімерних шарів, що чергуються між собою чи тільки послідовно накладених полімерних шарів в залежності від умов застосування кабеля. До складу захисного покриття відносяться поясна ізоляція, нанесена обмотуванням полімерною плівкою або з виготовлена екструдованою з полімерного матеріалу. Поверх неї може бути накладений металевий екран з мідної стрічки і/або мідних дротин, полімерна чи металева оболонка, подушка з неметалевих матеріалів (плівка, бітум, кабельний папір), броня з металевих стрічок чи дротин, яка в свою чергу може бути захищена від корозії шарами неметалевих матеріалів, нанесених з допомогою екструзії чи обмотування. На захисне покриття нанесено зовнішній екструдований суцільний шар полімерного матеріалу, який контактую з киснем атмосфери і має підвищені фізико-хімічні властивості, а також підвищені властивості стосовно пожежної безпеки кабеля. Кабель працює так. Одна або кілька ізольованих струмопровідних жил осердя забезпечують передавання електричної потужності по кабелю. Захисне покриття з шарів металу, оболонок з металу чи полімеру, дроту, стрічок, а в разі необхідності і матеріалу, яким заповнено вільний простір між жилами, забезпечують захист осердя від дії зовнішнього середовища та механічних ушкоджень зовні при вигинанні кабеля в залежності від умов прокладання. При пожежах зовнішній екструдований суцільний шар полімерного матеріалу 4 забезпечує, власне, низьке газодимовиділення, вогнестійкість чи непоширення горіння в умовах застосування кабеля та запобігає доступу кисню до внутрішні х горючи х шарів. Окрім того, він забезпечує достатню теплопровідність для відведення тепла в умовах прокладання, яке виділяється в осерді навантаженого струмом кабеля. Виключення доступу кисню до внутрішніх горючих шарів та достатнє відведення тепла значною мірою разом забезпечують нанесення зовнішнього екструдованого суцільного шару полімерного матеріалу з обтисненням та власні властивості застосованого полімеру. Обтиснення захисного покриття суцільним шаром полімерного матеріалу виключає можливі порожнини повітря, яке підтримує горіння та створює додатковий тепловий опір між зовнішнім середовищем і осердям. Це підвищує стр умопровідне навантаження кабеля. Для зручності монтажу передбачена можливість відокремлення шару полімеру від захисного покриття. Запропонована конструкція з використанням даного полімерного матеріалу забезпечує підвищену механічну міцність і більше відносне видовження, чим значно покращує стійкість кабеля до зовнішніх ушкоджень при вигинанні, роздавлюючи та розтягуючи х зовнішніх з усиллях. Окрім того, при технологічній переробці в екструдерах досягнута значно менша втрата загальної маси запропонованого матеріалу, що підвищує екологічну безпеку технології виготовлення за рахунок скорочення промислових газоподібних викидів в атмосферу. Поряд з цим досягнуто властивостей підвищеної пожежної безпеки конструкції кабеля за рахунок надання їй властивостей непоширення горіння, низького газодимовиділення та вогнестійкості при пожежах. Застосування в розробленій конструкції запропонованого полімерного матеріалу разом підвищує експлуатаційні якості кабеля та екологічну безпеку те хнології його виготовлення. Зовнішній екструдований шар полімеру надавав кабелям підвищену пожежну безпеку за рахунок непоширення горіння та низького газодимовиділення в пучках. Виготовлені зразки пожежобезпечних сигнально-блокувальних кабелів з мідними жилами, поліетиленовою ізоляцією, та зовнішнім екструдованим полімерним шаром у вигляді згаданої полімерної композиції і пройшли електромеханічні випробування згідно ТУ У 31.3-00214534-008-2001. Вони мали підвищену у порівнянні з найближчим аналогом механічну міцність ізоляції на 16...33%, більше на 8,6...27,1% відносне видовження та меншу на 20...40% втрату маси при екструзійній переробці даної полімерної композиції. Кабелі визнані придатними для застосування в електромережах залізничної сигналізації, централізації і блокування автоматики при напрузі 380В змінного струму або 700В постійного струму. Джерела інформації: 1. UA 60282, 30.07.03р. 2. UA 2882, 08.07.04р. 5 Комп’ютерна в ерстка В. Клюкін 85911 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
