Повітророзподільник
Номер патенту: 85933
Опубліковано: 10.03.2009
Автори: Люльчак Зореслава Стефанівна, Клименко Ганна Михайлівна
Формула / Реферат
Повітророзподільник, що містить зовнішню і внутрішню циліндричні перфоровані стінки, кришку з отвором, вхідний патрубок і днище, який відрізняється тим, що повітророзподільник оснащений направляючими елементами, виконаними у вигляді конфузорів, прикріплених до внутрішньої сторони внутрішньої перфорованої стінки, при цьому кути розкривання конфузорів по ходу основного повітряного потоку збільшуються.
Текст

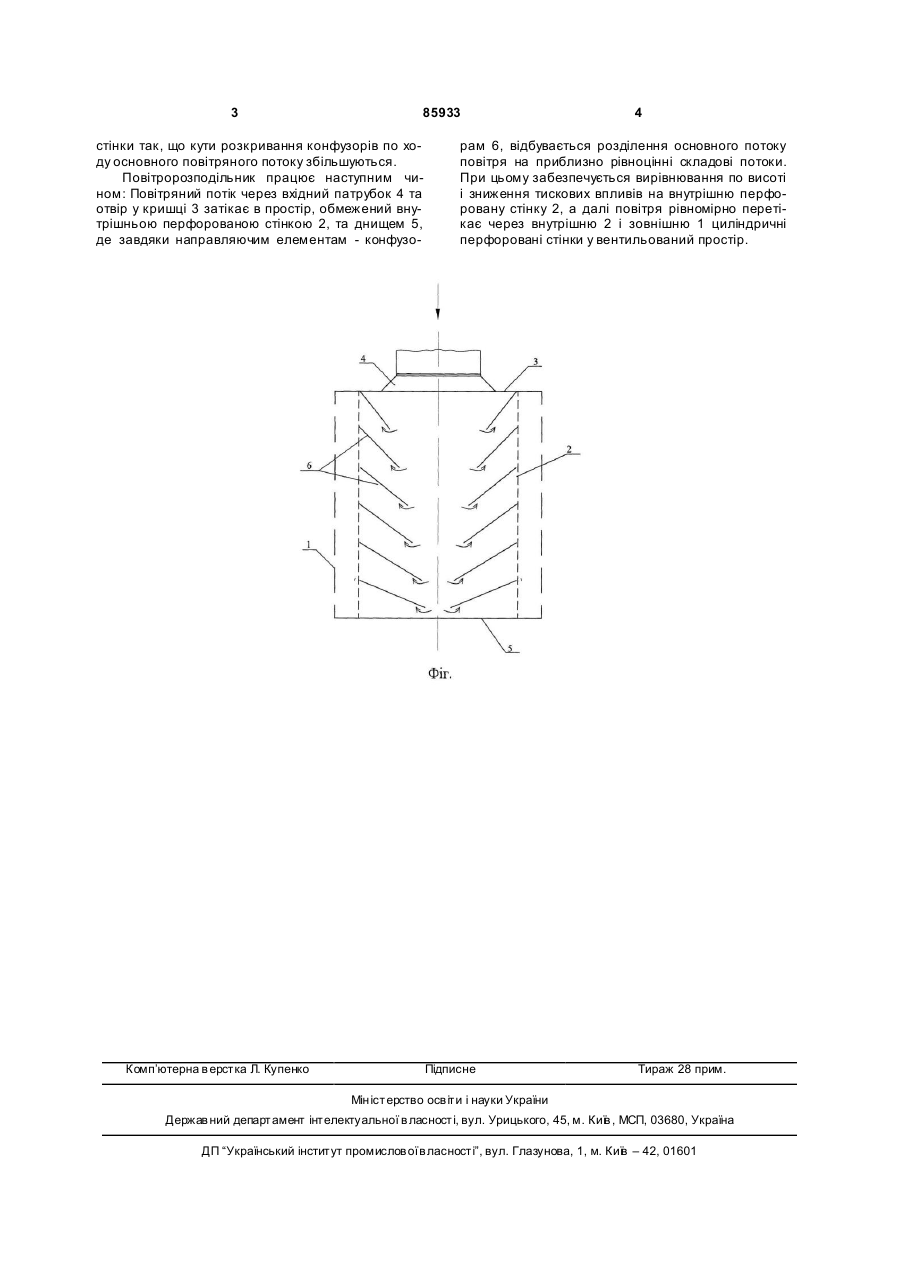

Повітророзподільник, що містить зовнішню і внутрішню циліндричні перфоровані стінки, кришку з отвором, вхідний патрубок і днище, який відрізняється тим, що повітророзподільник оснащений направляючими елементами, виконаними у вигляді конфузорів, прикріплених до вн утрішньої сторони внутрішньої перфорованої стінки, при цьому кути розкривання конфузорів по ходу основного повітряного потоку збільшуються. (19) (21) a200706910 (22) 19.06.2007 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) КЛИМЕНКО ГАННА МИХАЙЛІВН А, UA, ЛЮЛЬЧАК ЗОРЕСЛАВА СТЕФАНІВНА, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", U A (56) SU 1564478 A1, 5F24F13/06, 15.09.1990. Бюл.№18 SU 621947, 2F24F13/05, 30.08.1978. Бюл.№32 SU 420854, F24F13/08, 25.03.1974. Бюл.№11 SU 635368, 2F24F13/06, 30.11.1978. Бюл.№44 WO 89/03961 A1, 4F24F13/06, 1/01, 05.05.1989 SU 892140, 3F24F13/06, 23.12.1981. Бюл.№47 3 85933 стінки так, що кути розкривання конфузорів по ходу основного повітряного потоку збільшуються. Повітророзподільник працює наступним чином: Повітряний потік через вхідний патрубок 4 та отвір у кришці 3 затікає в простір, обмежений внутрішньою перфорованою стінкою 2, та днищем 5, де завдяки направляючим елементам - конфузо Комп’ютерна в ерстка Л. Купенко 4 рам 6, відбувається розділення основного потоку повітря на приблизно рівноцінні складові потоки. При цьому забезпечується вирівнювання по висоті і зниження тискових впливів на внутрішню перфоровану стінку 2, а далі повітря рівномірно перетікає через внутрішню 2 і зовнішню 1 циліндричні перфоровані стінки у вентильований простір. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAir distributor
Автори англійськоюKlymenko Hanna Mykhailivna, Liulchak Zoreslava Stefanivna
Назва патенту російськоюВоздухораспределитель
Автори російськоюКлименко Анна Михайловна, Люльчак Зореслава Стефановна
МПК / Мітки
МПК: F24F 13/06
Мітки: повітророзподільник
