Повітророзподільник

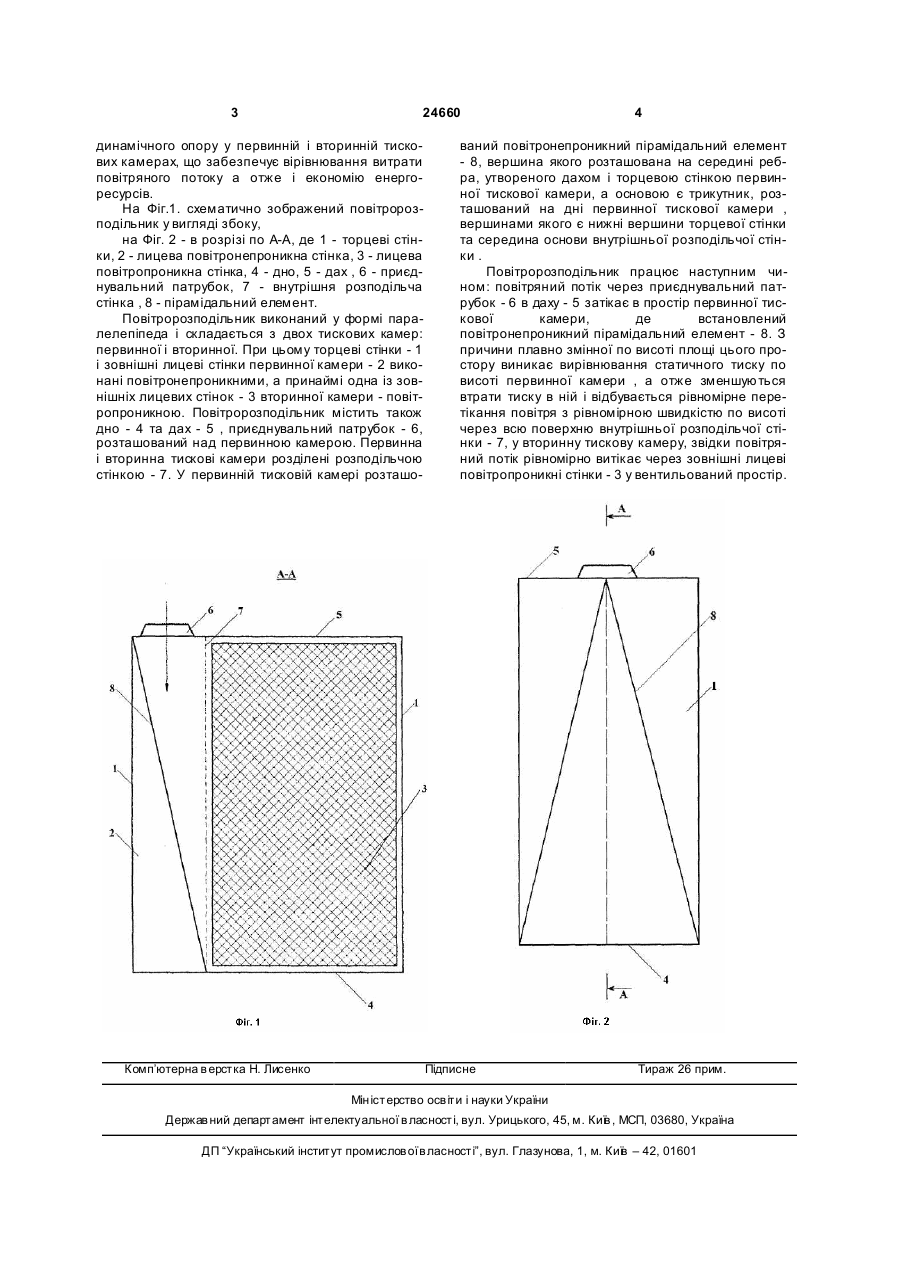

Повітророзподільник, що містить первинну і вторинну тискові камери, розділені внутрішньою розподільчою стінкою, дах, дно, приєднувальний патрубок, який відрізняється тим, що повітророзподільник виконаний у формі паралелепіпеда, приєднувальний патрубок встановлений на даху первинної тискової камери, розподільча стінка 3 24660 динамічного опору у первинній і вторинній тискових камерах, що забезпечує вірівнювання витрати повітряного потоку а отже і економію енергоресурсів. На Фіг.1. схематично зображений повітророзподільник у вигляді збоку, на Фіг. 2 - в розрізі по А-А, де 1 - торцеві стінки, 2 - лицева повітронепроникна стінка, 3 - лицева повітропроникна стінка, 4 - дно, 5 - дах , 6 - приєднувальний патрубок, 7 - внутрішня розподільча стінка , 8 - пірамідальний елемент. Повітророзподільник виконаний у формі паралелепіпеда і складається з двох тискових камер: первинної і вторинної. При цьому торцеві стінки - 1 і зовнішні лицеві стінки первинної камери - 2 виконані повітронепроникними, а принаймі одна із зовнішніх лицевих стінок - 3 вторинної камери - повітропроникною. Повітророзподільник містить також дно - 4 та дах - 5 , приєднувальний патрубок - 6, розташований над первинною камерою. Первинна і вторинна тискові камери розділені розподільчою стінкою - 7. У первинній тисковій камері розташо Комп’ютерна в ерстка Н. Лисенко 4 ваний повітронепроникний пірамідальний елемент - 8, вершина якого розташована на середині ребра, утвореного дахом і торцевою стінкою первинної тискової камери, а основою є трикутник, розташований на дні первинної тискової камери , вершинами якого є нижні вершини торцевої стінки та середина основи внутрішньої розподільчої стінки . Повітророзподільник працює наступним чином: повітряний потік через приєднувальний патрубок - 6 в даху - 5 затікає в простір первинної тискової камери, де встановлений повітронепроникний пірамідальний елемент - 8. З причини плавно змінної по висоті площі цього простору виникає вирівнювання статичного тиску по висоті первинної камери , а отже зменшуються втрати тиску в ній і відбувається рівномірне перетікання повітря з рівномірною швидкістю по висоті через всю поверхню внутрішньої розподільчої стінки - 7, у вторинну тискову камеру, звідки повітряний потік рівномірно витікає через зовнішні лицеві повітропроникні стінки - 3 у вентильований простір. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
