Повітророзподільник

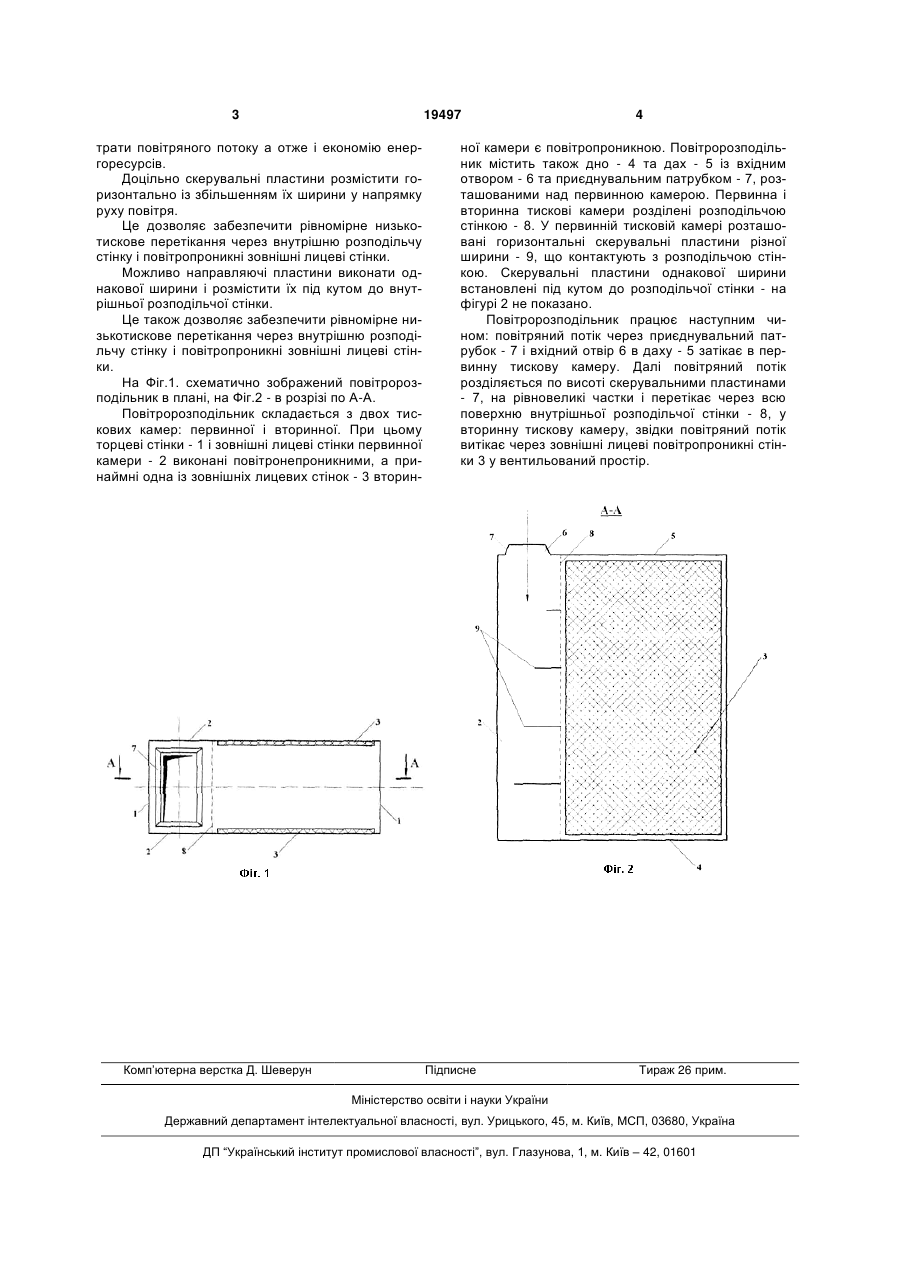

1. Повітророзподільник, що містить зовнішні торцеві стінки та лицеві стінки, дно, дах із вхідним отвором і приєднувальним патрубком, первинну і вторинну тискові камери, розділені внутрішньою розподільчою стінкою, який відрізняється тим, що внутрішня розподільча стінка, розміщена вертикально і паралельно торцевим стінкам та оснащена 3 19497 трати повітряного потоку а отже і економію енергоресурсів. Доцільно скерувальні пластини розмістити горизонтально із збільшенням їх ширини у напрямку руху повітря. Це дозволяє забезпечити рівномірне низькотискове перетікання через внутрішню розподільчу стінку і повітропроникні зовнішні лицеві стінки. Можливо направляючі пластини виконати однакової ширини і розмістити їх під кутом до внутрішньої розподільчої стінки. Це також дозволяє забезпечити рівномірне низькотискове перетікання через внутрішню розподільчу стінку і повітропроникні зовнішні лицеві стінки. На Фіг.1. схематично зображений повітророзподільник в плані, на Фіг.2 - в розрізі по А-А. Повітророзподільник складається з двох тискових камер: первинної і вторинної. При цьому торцеві стінки - 1 і зовнішні лицеві стінки первинної камери - 2 виконані повітронепроникними, а принаймні одна із зовнішніх лицевих стінок - 3 вторин Комп’ютерна верстка Д. Шеверун 4 ної камери є повітропроникною. Повітророзподільник містить також дно - 4 та дах - 5 із вхідним отвором - 6 та приєднувальним патрубком - 7, розташованими над первинною камерою. Первинна і вторинна тискові камери розділені розподільчою стінкою - 8. У первинній тисковій камері розташовані горизонтальні скерувальні пластини різної ширини - 9, що контактують з розподільчою стінкою. Скерувальні пластини однакової ширини встановлені під кутом до розподільчої стінки - на фігурі 2 не показано. Повітророзподільник працює наступним чином: повітряний потік через приєднувальний патрубок - 7 і вхідний отвір 6 в даху - 5 затікає в первинну тискову камеру. Далі повітряний потік розділяється по висоті скерувальними пластинами - 7, на рівновеликі частки і перетікає через всю поверхню внутрішньої розподільчої стінки - 8, у вторинну тискову камеру, звідки повітряний потік витікає через зовнішні лицеві повітропроникні стінки 3 у вентильований простір. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
