Широкосмуговий балансний нвч змішувач

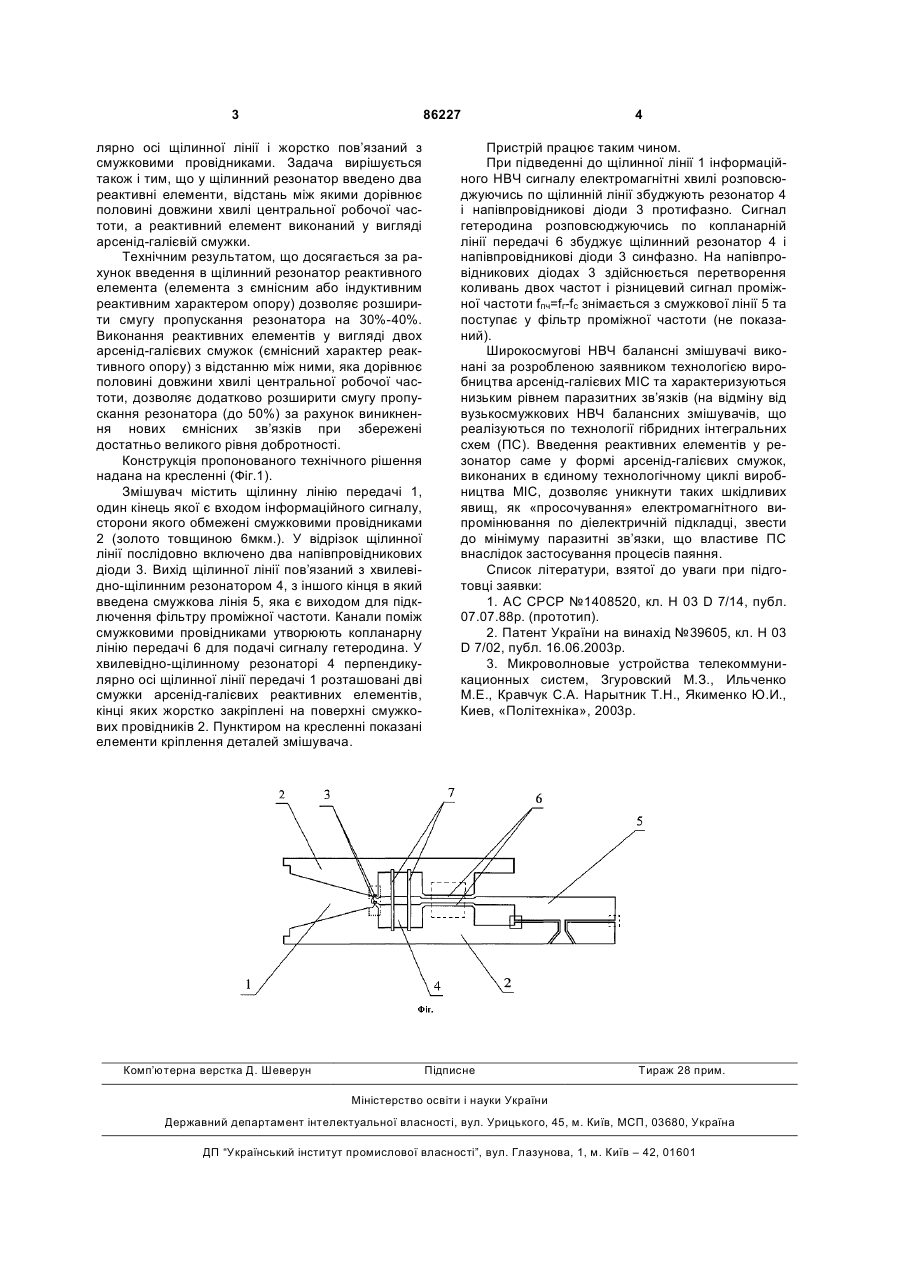

1. Широкосмуговий балансний НВЧ змішувач, що містить хвилевідно-щілинний резонатор, утво 3 86227 лярно осі щілинної лінії і жорстко пов’язаний з смужковими провідниками. Задача вирішується також і тим, що у щілинний резонатор введено два реактивні елементи, відстань між якими дорівнює половині довжини хвилі центральної робочої частоти, а реактивний елемент виконаний у вигляді арсенід-галієвій смужки. Технічним результатом, що досягається за рахунок введення в щілинний резонатор реактивного елемента (елемента з ємнісним або індуктивним реактивним характером опору) дозволяє розширити смугу пропускання резонатора на 30%-40%. Виконання реактивних елементів у вигляді двох арсенід-галієвих смужок (ємнісний характер реактивного опору) з відстанню між ними, яка дорівнює половині довжини хвилі центральної робочої частоти, дозволяє додатково розширити смугу пропускання резонатора (до 50%) за рахунок виникнення нових ємнісних зв’язків при збережені достатньо великого рівня добротності. Конструкція пропонованого технічного рішення надана на кресленні (Фіг.1). Змішувач містить щілинну лінію передачі 1, один кінець якої є входом інформаційного сигналу, сторони якого обмежені смужковими провідниками 2 (золото товщиною 6мкм.). У відрізок щілинної лінії послідовно включено два напівпровідникових діоди 3. Вихід щілинної лінії пов’язаний з хвилевідно-щілинним резонатором 4, з іншого кінця в який введена смужкова лінія 5, яка є виходом для підключення фільтру проміжної частоти. Канали поміж смужковими провідниками утворюють копланарну лінію передачі 6 для подачі сигналу гетеродина. У хвилевідно-щілинному резонаторі 4 перпендикулярно осі щілинної лінії передачі 1 розташовані дві смужки арсенід-галієвих реактивних елементів, кінці яких жорстко закріплені на поверхні смужкових провідників 2. Пунктиром на кресленні показані елементи кріплення деталей змішувача. Комп’ютерна верстка Д. Шеверун 4 Пристрій працює таким чином. При підведенні до щілинної лінії 1 інформаційного НВЧ сигналу електромагнітні хвилі розповсюджуючись по щілинній лінії збуджують резонатор 4 і напівпровідникові діоди 3 протифазно. Сигнал гетеродина розповсюджуючись по копланарній лінії передачі 6 збуджує щілинний резонатор 4 і напівпровідникові діоди 3 синфазно. На напівпровідникових діодах 3 здійснюється перетворення коливань двох частот і різницевий сигнал проміжної частоти fпч=fг-fc знімається з смужкової лінії 5 та поступає у фільтр проміжної частоти (не показаний). Широкосмугові НВЧ балансні змішувачі виконані за розробленою заявником технологією виробництва арсенід-галієвих МІС та характеризуються низьким рівнем паразитних зв’язків (на відміну від вузькосмужкових НВЧ балансних змішувачів, що реалізуються по технології гібридних інтегральних схем (ПС). Введення реактивних елементів у резонатор саме у формі арсенід-галієвих смужок, виконаних в єдиному технологічному циклі виробництва МІС, дозволяє уникнути таких шкідливих явищ, як «просочування» електромагнітного випромінювання по діелектричній підкладці, звести до мінімуму паразитні зв’язки, що властиве ПС внаслідок застосування процесів паяння. Список літератури, взятої до уваги при підготовці заявки: 1. AC CPCP №1408520, кл. Н 03 D 7/14, публ. 07.07.88р. (прототип). 2. Патент України на винахід №39605, кл. Н 03 D 7/02, публ. 16.06.2003р. 3. Микроволновые устройства телекоммуникационных систем, Згуровский М.З., Ильченко М.Е., Кравчук С.А. Нарытник Т.Н., Якименко Ю.И., Киев, «Політехніка», 2003р. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
