Балансний модулятор
Номер патенту: 17005
Опубліковано: 15.09.2006
Автори: Долгін Ігор Володимирович, Долгін Володимир Прохорович
Формула / Реферат
Балансний модулятор, що містить, несучий сигнал, дискримінатори, компаратори, помножувачі і суматори, який відрізняється тим, що введені еталонний сигнал, вхідний дискримінатор 1 для отримання різниці еталонного і вхідного сигналів, подвоювач несучого сигналу 2, вихідний дискримінатор 8, до входів якого підключені виходи двох ідентичних функціональних модулів 9 і 10, кожний з яких містить послідовно сполучені вхідний компаратор 3, прямий вхід якого сполучений з виходом подвоювача несучого сигналу 2, помножувач 4, другий вхід якого служить входом функціонального модуля, суматор 5, елемент затримки 6 і вихідний компаратор 7, на інверсний вхід якого поданий несучий сигнал, крім того, вихід елемента затримки 6 сполучений з другим входом суматора 5, вихід якого підключений до інверсного входу вхідного компаратора 3, а вихід компаратора 7 є виходом кожного з модулів, причому входом одного з функціональних модулів є різниця сигналів, формована вхідним дискримінатором 1, а входом іншого з них служить еталонний сигнал, різниця сигналів функціональних модулів 9 і 10, формована вихідним дискримінатором 8, є виходом Υ балансного модулятора.
Текст

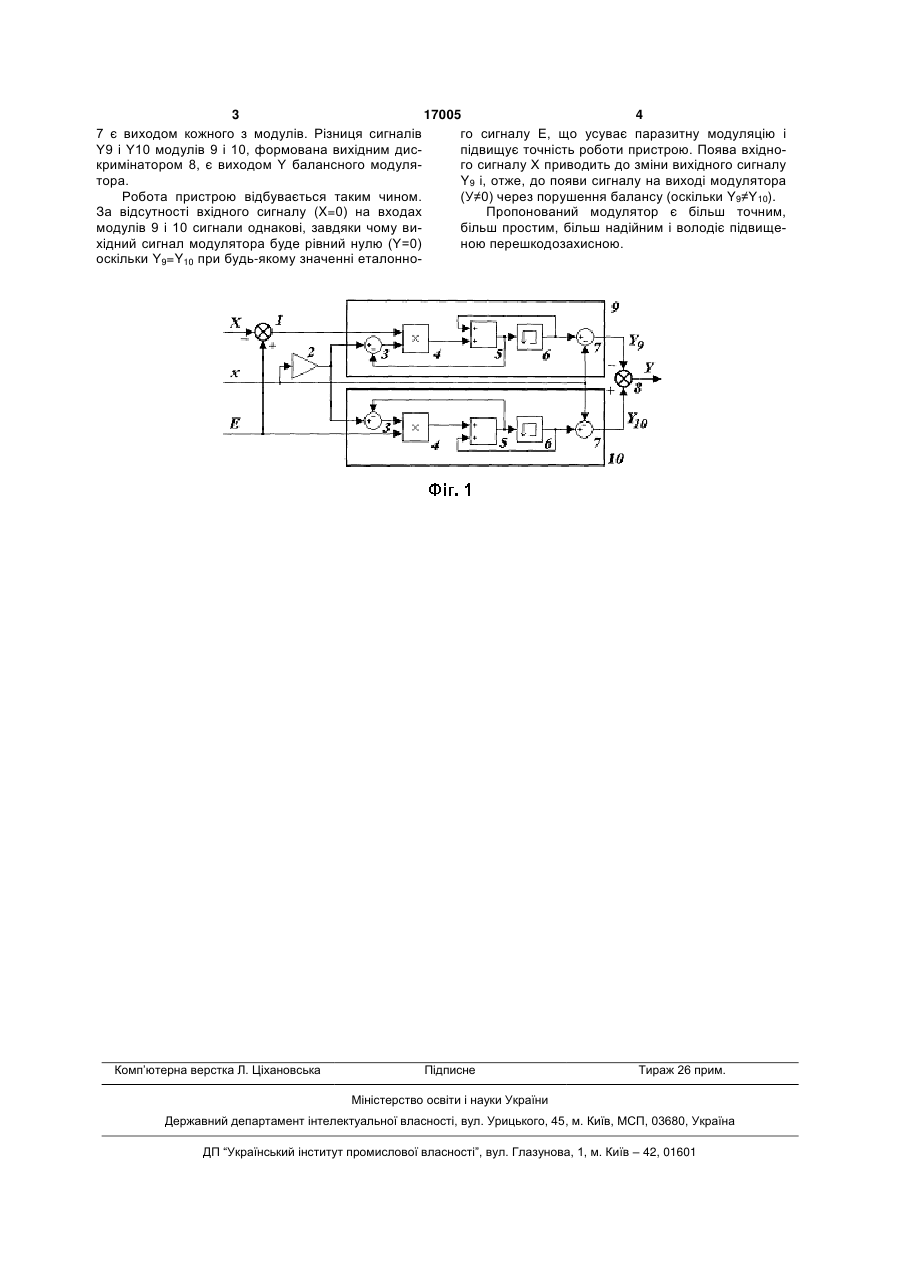

Балансний модулятор, що містить, несучий сигнал, дискримінатори, компаратори, помножувачі і суматори, який відрізняється тим, що введені еталонний сигнал, вхідний дискримінатор 1 для отримання різниці еталонного і вхідного сигналів, подвоювач несучого сигналу 2, вихідний дискримінатор 8, до входів якого підключені виходи двох ідентичних функціональних модулів 9 і 10, кожний з яких містить послідовно сполучені вхідний ком 3 17005 4 7 є виходом кожного з модулів. Різниця сигналів го сигналу Е, що усуває паразитну модуляцію і Y9 і Υ10 модулів 9 і 10, формована вихідним диспідвищує точність роботи пристрою. Поява вхіднокримінатором 8, є виходом Υ балансного модуляго сигналу Χ приводить до зміни вихідного сигналу тора. Y9 і, отже, до появи сигналу на виході модулятора Робота пристрою відбувається таким чином. (У≠0) через порушення балансу (оскільки Y9≠Υ10). За відсутності вхідного сигналу (X=0) на входах Пропонований модулятор є більш точним, модулів 9 і 10 сигнали однакові, завдяки чому вибільш простим, більш надійним і володіє підвищехідний сигнал модулятора буде рівний нулю (Y=0) ною перешкодозахисною. оскільки Y9=Y10 при будь-якому значенні еталонно Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBalanced modulator
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюБалансный модулятор
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: H04B 7/26
