Вібромайданчик
Номер патенту: 86850
Опубліковано: 25.05.2009
Автори: Гунченко Ганна Анатоліївна, Токарєв Валентин Олександрович, Ємел'яненко Микола Григорович
Формула / Реферат
Вібромайданчик, що містить встановлений на пружних елементах робочий орган, форму з бетонною сумішшю, збудник вертикально напрямлених коливань низької частоти, збудник коливань високої частоти, який відрізняється тим, що збудник коливань високої частоти виконаний у вигляді змонтованих на рамі з можливістю обертання відносно вертикальних осей голчатих вібраторів, якi занурені у форму з бетонною сумішшю і мають у горизонтальному перерізі відмінний від круга вигляд.
Текст

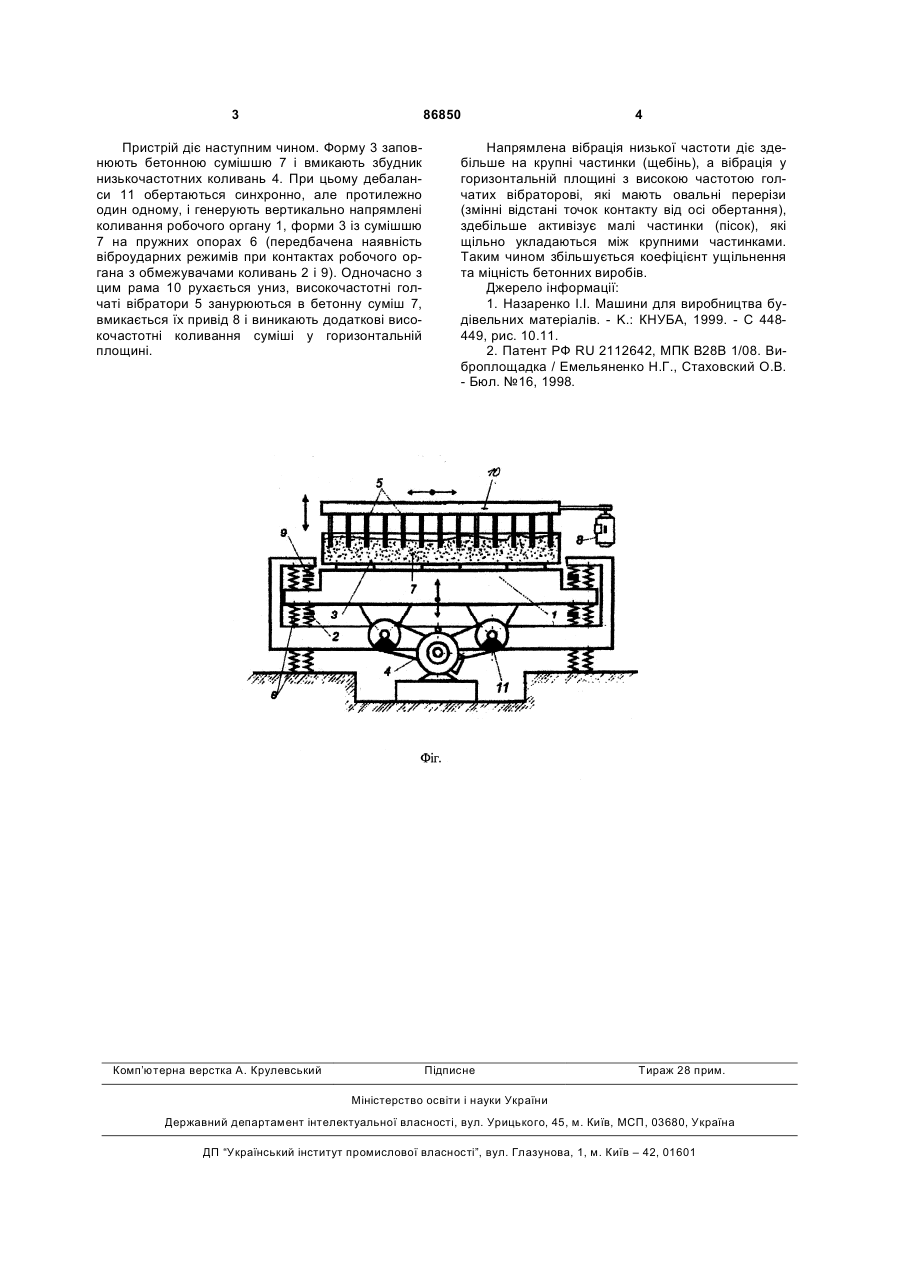

Вібромайданчик, що містить встановлений на пружних елементах робочий орган, форму з бетонною сумішшю, збудник вертикально напрямлених коливань низької частоти, збудник коливань високої частоти, який відрізняється тим, що збудник коливань високої частоти виконаний у вигляді змонтованих на рамі з можливістю обертання відносно вертикальних осей голчатих вібраторів, якi занурені у форму з бетонною сумішшю і мають у горизонтальному перерізі відмінний від круга вигляд. (19) (21) a200707354 (22) 02.07.2007 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ЄМЕЛЬЯНЕНКО МИКОЛА ГРИГОРОВИЧ, UA, ТОКАРЄВ ВАЛЕНТИН ОЛЕКСАНДРОВИЧ, UA, ГУНЧЕНКО ГАННА АНАТОЛІЇВНА, UA (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ, UA (56) UA 19564, A, 25.12.1997 SU 1754456, A1, 15.08.1992 RU 2116193, C1, 27.07.1998 3 86850 Пристрій діє наступним чином. Форму 3 заповнюють бетонною сумішшю 7 і вмикають збудник низькочастотних коливань 4. При цьому дебаланси 11 обертаються синхронно, але протилежно один одному, і генерують вертикально напрямлені коливання робочого органу 1, форми 3 із сумішшю 7 на пружних опорах 6 (передбачена наявність віброударних режимів при контактах робочого органа з обмежувачами коливань 2 і 9). Одночасно з цим рама 10 рухається униз, високочастотні голчаті вібратори 5 занурюються в бетонну суміш 7, вмикається їх привід 8 і виникають додаткові високочастотні коливання суміші у горизонтальній площині. Комп’ютерна верстка А. Крулевський 4 Напрямлена вібрація низької частоти діє здебільше на крупні частинки (щебінь), а вібрація у горизонтальній площині з високою частотою голчатих вібраторові, які мають овальні перерізи (змінні відстані точок контакту від осі обертання), здебільше активізує малі частинки (пісок), які щільно укладаються між крупними частинками. Таким чином збільшується коефіцієнт ущільнення та міцність бетонних виробів. Джерело інформації: 1. Назаренко I.I. Машини для виробництва будівельних матеріалів. - K.: КНУБА, 1999. - C 448449, рис. 10.11. 2. Патент РФ RU 2112642, МПК В28В 1/08. Виброплощадка / Емельяненко Н.Г., Стаховский О.В. - Бюл. №16, 1998. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibroplatform
Автори англійськоюYemelianenko Mykola Hryhorovych, Tokariev Valentyn Oleksandrovych, Hunchenko Hanna Anatoliivna
Назва патенту російськоюВиброплощадка
Автори російськоюЕмельяненко Николай Григорьевич, Токарев Валентин Александрович, Гунченко Анна Анатольевна
МПК / Мітки
МПК: E04G 21/06, B28B 1/093
Мітки: вібромайданчик
