Віброекструдер для змішання бетонних сумішей

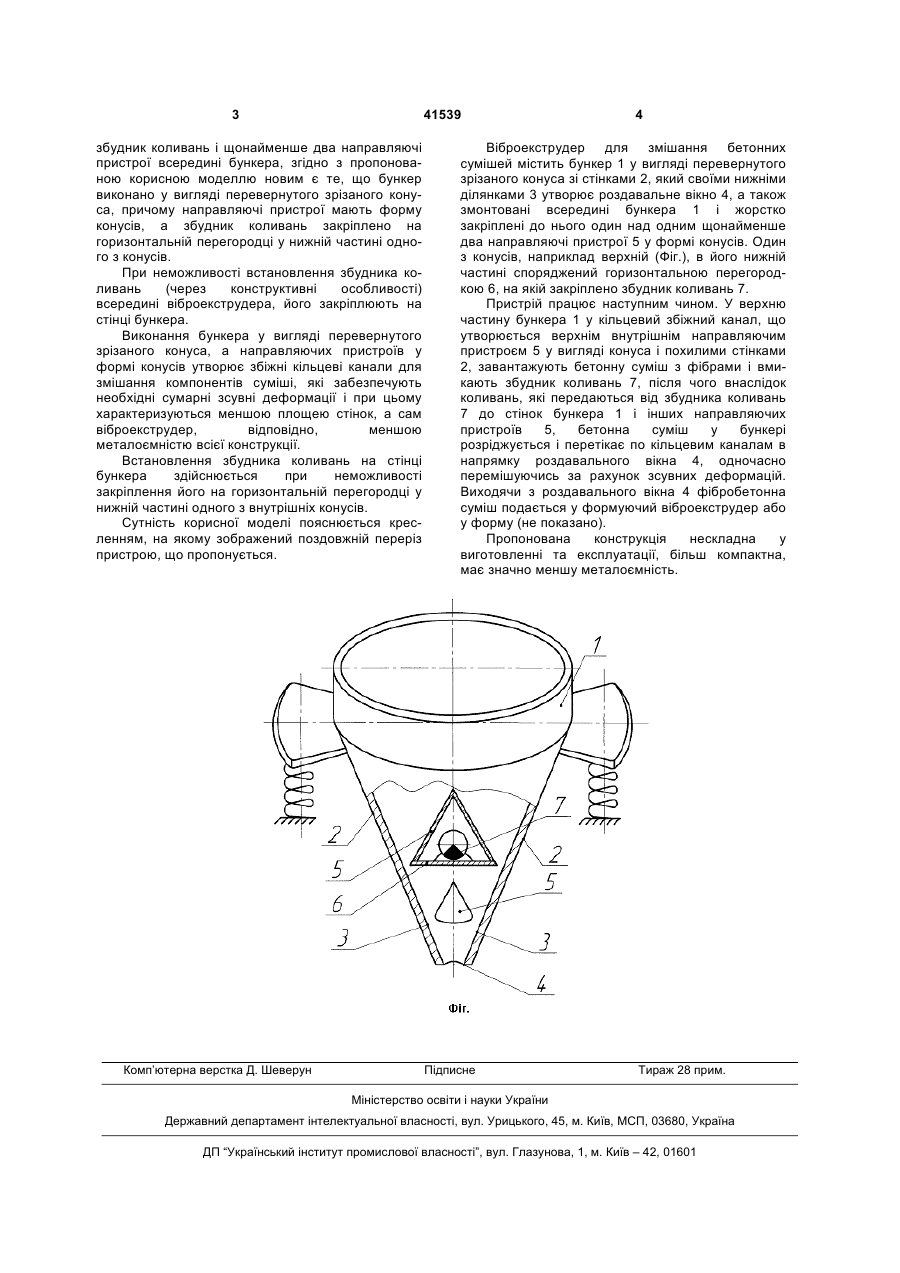

Віброекструдер для змішання бетонних сумішей, що містить бункер з похилими стінками, які своїми нижніми ділянками утворюють роздавальне вікно, збудник коливань і щонайменше два направляючі пристрої всередині бункера, який відрізняється тим, що бункер виконано у вигляді перевернутого зрізаного конуса, причому направляючі пристрої мають форму конусів, а збудник коливань закріплено на горизонтальній перегородці у нижній частині одного з конусів. (19) (21) u200814993 (22) 25.12.2008 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) АНДРЕЄВ ІГОР АНАТОЛІЙОВИЧ, UA, СТОЛІНЕЦЬ ВІКТОРІЯ МИКОЛАЇВНА, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA 3 41539 збудник коливань і щонайменше два направляючі пристрої всередині бункера, згідно з пропонованою корисною моделлю новим є те, що бункер виконано у вигляді перевернутого зрізаного конуса, причому направляючі пристрої мають форму конусів, а збудник коливань закріплено на горизонтальній перегородці у нижній частині одного з конусів. При неможливості встановлення збудника коливань (через конструктивні особливості) всередині віброекструдера, його закріплюють на стінці бункера. Виконання бункера у вигляді перевернутого зрізаного конуса, а направляючих пристроїв у формі конусів утворює збіжні кільцеві канали для змішання компонентів суміші, які забезпечують необхідні сумарні зсувні деформації і при цьому характеризуються меншою площею стінок, а сам віброекструдер, відповідно, меншою металоємністю всієї конструкції. Встановлення збудника коливань на стінці бункера здійснюється при неможливості закріплення його на горизонтальній перегородці у нижній частині одного з внутрішніх конусів. Сутність корисної моделі пояснюється кресленням, на якому зображений поздовжній переріз пристрою, що пропонується. Комп’ютерна верстка Д. Шеверун 4 Віброекструдер для змішання бетонних сумішей містить бункер 1 у вигляді перевернутого зрізаного конуса зі стінками 2, який своїми нижніми ділянками 3 утворює роздавальне вікно 4, а також змонтовані всередині бункера 1 і жорстко закріплені до нього один над одним щонайменше два направляючі пристрої 5 у формі конусів. Один з конусів, наприклад верхній (Фіг.), в його нижній частині споряджений горизонтальною перегородкою 6, на якій закріплено збудник коливань 7. Пристрій працює наступним чином. У верхню частину бункера 1 у кільцевий збіжний канал, що утворюється верхнім внутрішнім направляючим пристроєм 5 у вигляді конуса і похилими стінками 2, завантажують бетонну суміш з фібрами і вмикають збудник коливань 7, після чого внаслідок коливань, які передаються від збудника коливань 7 до стінок бункера 1 і інших направляючих пристроїв 5, бетонна суміш у бункері розріджується і перетікає по кільцевим каналам в напрямку роздавального вікна 4, одночасно перемішуючись за рахунок зсувних деформацій. Виходячи з роздавального вікна 4 фібробетонна суміш подається у формуючий віброекструдер або у форму (не показано). Пропонована конструкція нескладна у виготовленні та експлуатації, більш компактна, має значно меншу металоємність. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
