Вібромайданчик для ущільнення бетонної суміші у формі

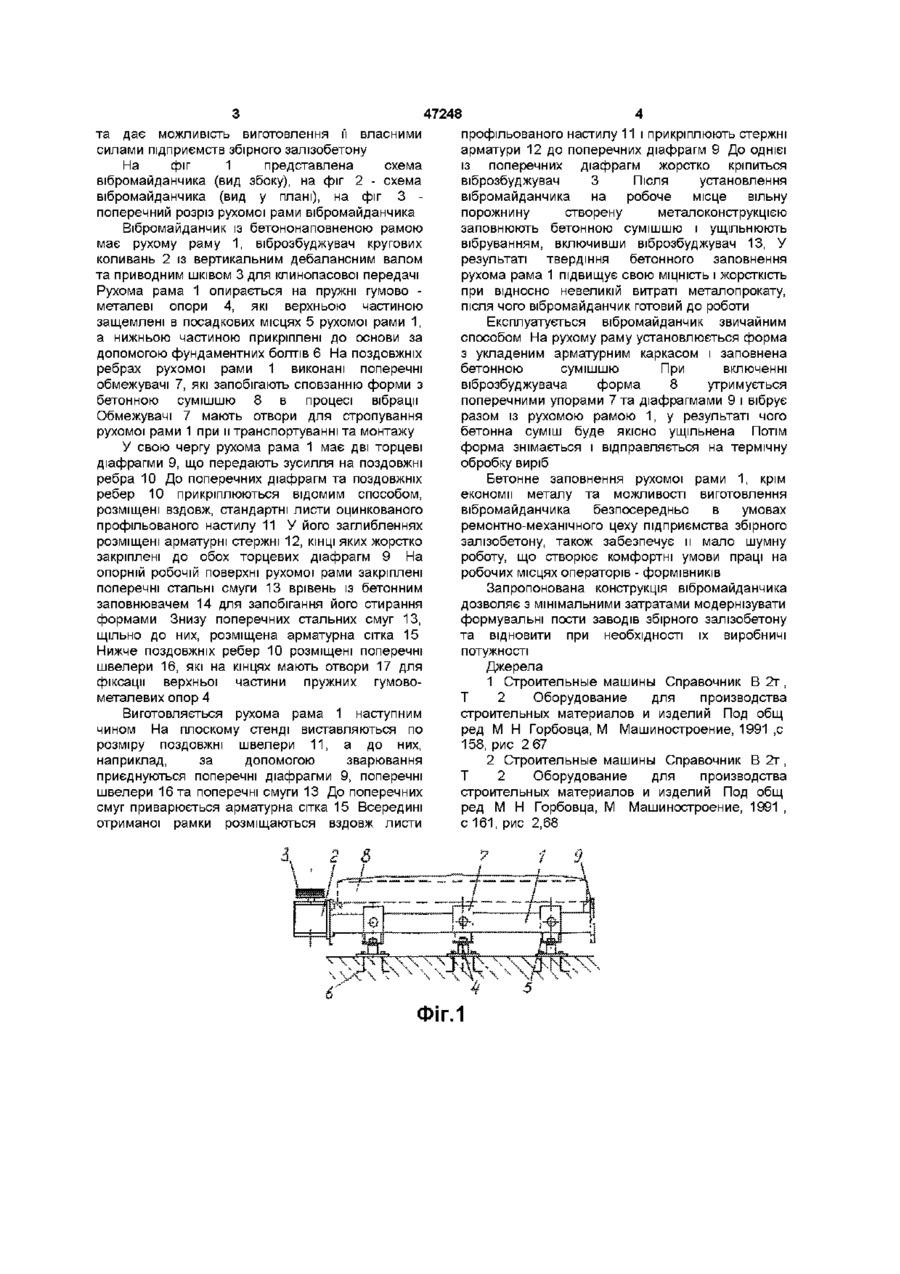

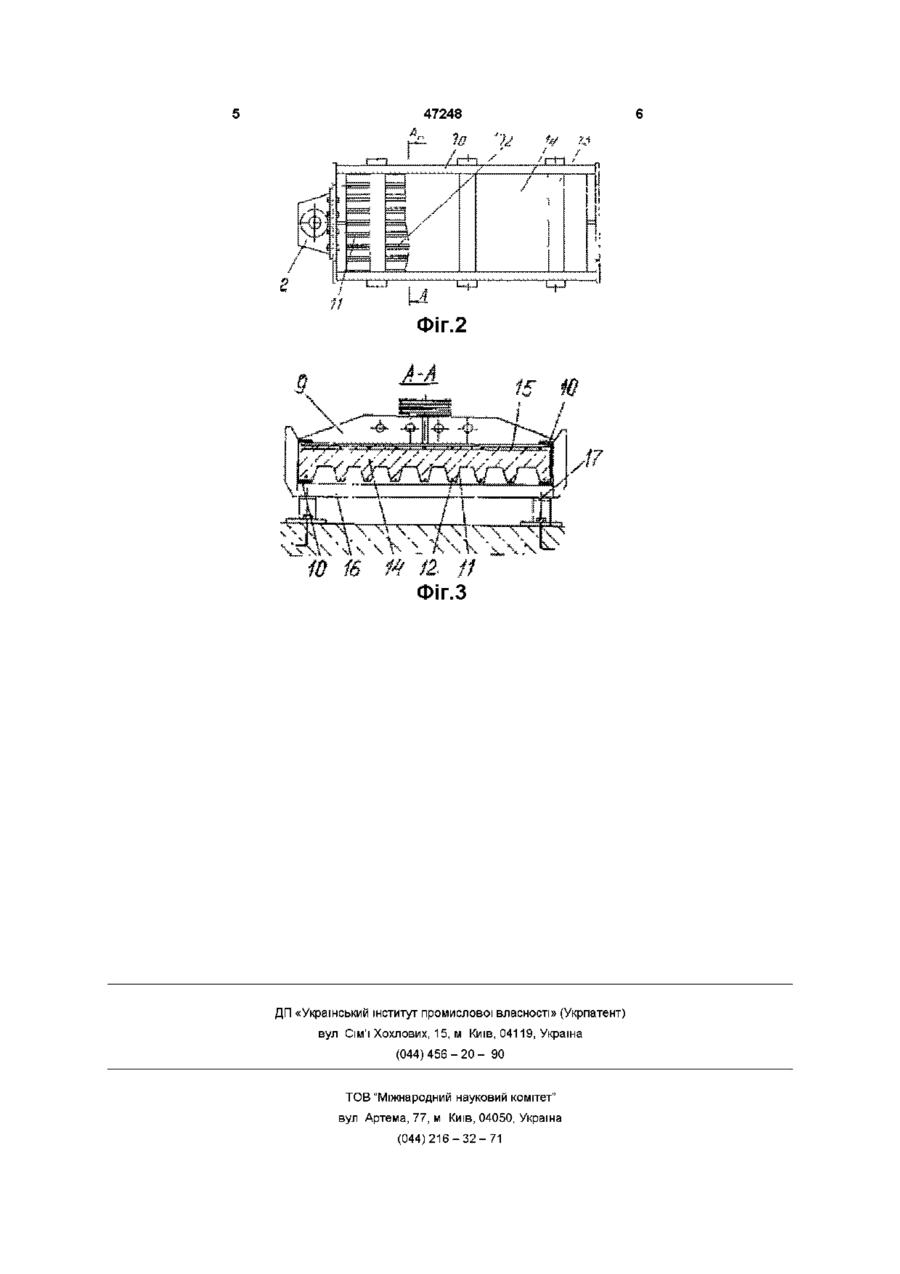

1 Вібромайданчик для ущільнення бетонної суміші у формі складається із віброзбуджувача кругових коливань із вертикальним дебалансним валом, клинопасової передачі та пружних гумовометалевих опор, прикріплених до основи, який відрізняється тим, що рухома рама виконана із двох поздовжніх ребер та двох поперечних діафрагм, з'єднаних між собою знизу листами профільованого настилу, в заглибленнях яких розміщені поздовжні арматурні стержні, причому поздовжні ребра з'єднані зверху поперечними смугами, а знизу поперечними швелерами, що мають на кінцях отвори для фіксації пружних опор, а утворена порожнина заповнена бетоном врівень із поперечними смугами 2 Вібромайданчик за п 1, який відрізняється тим, що знизу поперечних смуг, щільно до них, розміщена арматурна сітка з розмірами внутрішньої порожнини рухомої рами в плані Винахід відноситься до промисловості будівельних матеріалів, особливо до виробництва збірного залізобетону Відомо блочні вібромайданчики з вертикально направленими коливаннями для ущільнення бетонної суміші у формі [1] Форма прикріплюється до віброблоків за рахунок електромагнітів Недоліком таких вібромашин, що серійно випускаються, є низька надійність, велика КІЛЬКІСТЬ зменшуючи експлуатаційних якостей вібромайданчика та спростити його конструкцію для можливості його виготовлення власними силами підприємства збірного залізобетону Поставлена задача вирішується тим, що вібромайданчик для ущільнення бетонної суміші у формі складається із віброзбуджувача кругових коливань із вертикальним дебалансним валом, клинопасової передачі та пружних гумовометалевих опор прикріплених до основи відрізняється тим, що рухома рама виконана із двох поздовжніх ребер та двох поперечних діафрагм, з'єднаних між собою знизу листами профільованого настилу, в заглибленнях яких розміщені поздовжні арматурні стержні, причому поздовжні ребра з'єднані зверху поперечними смугами, а знизу поперечними швелерами, що мають на кінцях отвори для упирання пружних опор, а утворена порожнина заповнена бетоном врівень із поперечними смугами ПІДШИПНИКІВ, завищена енергоємність та підвищений виробничий шум при роботі Ці вібромайданчики, по мірі фізичного зносу, замінювались вібромайданчиками рамного типу із коливаннями переважно в горизонтальній площині Найбільш близьким до винаходу по сукупності ознак є вібромайданчик такого типу, що має одиночний віброзбуджувач кругових коливань з вертикальним дебалансним валом, рухому металеву раму, що опирається на пружні гумовометалеві опори прикріплені до основи [2] Такий вібромайданчик рамного типу усуває перераховані вище недоліки блочних вібромайданчиків, однак деякими його недоліками є більша металоємність рухомої рами виконаної із стального прокату і можливості и виготовлення тільки на спеціалізованому ремонтно-механічному підприємстві В основу винаходу поставлена задача знизити металоємність рухомої рами вібромайданчика не Крім того, знизу поперечних смуг, щільно до них, розміщена арматурна сітка з розмірами внутрішньої порожнини рухомої рами в плані Спрощена конструкція бетонозаповненої рухомої рами вібромайданчика, замість суцільно металевої, дозволяє знизити витрату стального прокату, збільшити її жорсткість у площині коливань, зменшити виробничий шум до рівня санітарних норм без допоміжних захисних заходів 00 47248 та дає можливість виготовлення її власними силами підприємств збірного залізобетону На фіг 1 представлена схема вібромаиданчика (вид збоку), на фіг 2 - схема вібромаиданчика (вид у плані), на фіг 3 поперечний розріз рухомої рами вібромаиданчика Вібромаиданчик із бетононаповненою рамою має рухому раму 1, віброзбуджувач кругових коливань 2 із вертикальним дебалансним валом та приводним шківом 3 для клинопасової передачі Рухома рама 1 опирається на пружні гумово металеві опори 4, які верхньою частиною защемлені в посадкових місцях 5 рухомої рами 1, а нижньою частиною прикріплені до основи за допомогою фундаментних болтів 6 На поздовжніх ребрах рухомої рами 1 виконані поперечні обмежувачі 7, які запобігають сповзанню форми з бетонною сумішшю 8 в процесі вібрації Обмежувачі 7 мають отвори для стропування рухомої рами 1 при и транспортуванні та монтажу У свою чергу рухома рама 1 має дві торцеві діафрагми 9, що передають зусилля на поздовжні ребра 10 До поперечних діафрагм та поздовжніх ребер 10 прикріплюються відомим способом, розміщені вздовж, стандартні листи оцинкованого профільованого настилу 11 У його заглибленнях розміщені арматурні стержні 12, КІНЦІ ЯКИХ жорстко закріплені до обох торцевих діафрагм 9 На опорній робочій поверхні рухомої рами закріплені поперечні стальні смуги 13 врівень із бетонним заповнювачем 14 для запобігання його стирання формами Знизу поперечних стальних смуг 13, щільно до них, розміщена арматурна сітка 15 Нижче поздовжніх ребер 10 розміщені поперечні швелери 16, які на кінцях мають отвори 17 для фіксації верхньої частини пружних гумовометалевих опор 4 Виготовляється рухома рама 1 наступним чином На плоскому стенді виставляються по розміру поздовжні швелери 11, а до них, наприклад, за допомогою зварювання приєднуються поперечні діафрагми 9, поперечні швелери 16 та поперечні смуги 13 До поперечних смуг приварюється арматурна сітка 15 Всередині отриманої рамки розміщаються вздовж листи ФІГ.1 профільованого настилу 11 і прикріплюють стержні арматури 12 до поперечних діафрагм 9 До однієї із поперечних діафрагм жорстко кріпиться віброзбуджувач 3 Після установлення вібромаиданчика на робоче місце вільну порожнину створену металоконструкцією заповнюють бетонною сумішшю і ущільнюють вібруванням, включивши віброзбуджувач 13, У результаті твердіння бетонного заповнення рухома рама 1 підвищує свою МІЦНІСТЬ І жорсткість при відносно невеликій витраті металопрокату, після чого вібромаиданчик готовий до роботи Експлуатується вібромаиданчик звичайним способом На рухому раму установлюється форма з укладеним арматурним каркасом і заповнена бетонною сумішшю При включенні віброзбуджувача форма 8 утримується поперечними упорами 7 та діафрагмами 9 і вібрує разом із рухомою рамою 1, у результаті чого бетонна суміш буде якісно ущільнена Потім форма знімається і відправляється на термічну обробку виріб Бетонне заповнення рухомої рами 1, крім економії металу та можливості виготовлення вібромаиданчика безпосередньо в умовах ремонтно-механічного цеху підприємства збірного залізобетону, також забезпечує и мало шумну роботу, що створює комфортні умови праці на робочих місцях операторів - формівників Запропонована конструкція вібромаиданчика дозволяє з мінімальними затратами модернізувати формувальні пости заводів збірного залізобетону та відновити при необхідності їх виробничі потужності Джерела 1 Строительные машины Справочник В 2т, Т 2 Оборудование для производства строительных материалов и изделий Под общ ред М Н Горбовца, М Машиностроение, 1991 ,с 158, рис 2 67 2 Строительные машины Справочник В 2т, Т 2 Оборудование для производства строительных материалов и изделий Под общ ред М Н Горбовца, М Машиностроение, 1991 , с 161, рис 2,68 47248 Фіг.2 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
