Подрібнювач-розкидач грубостеблових культур

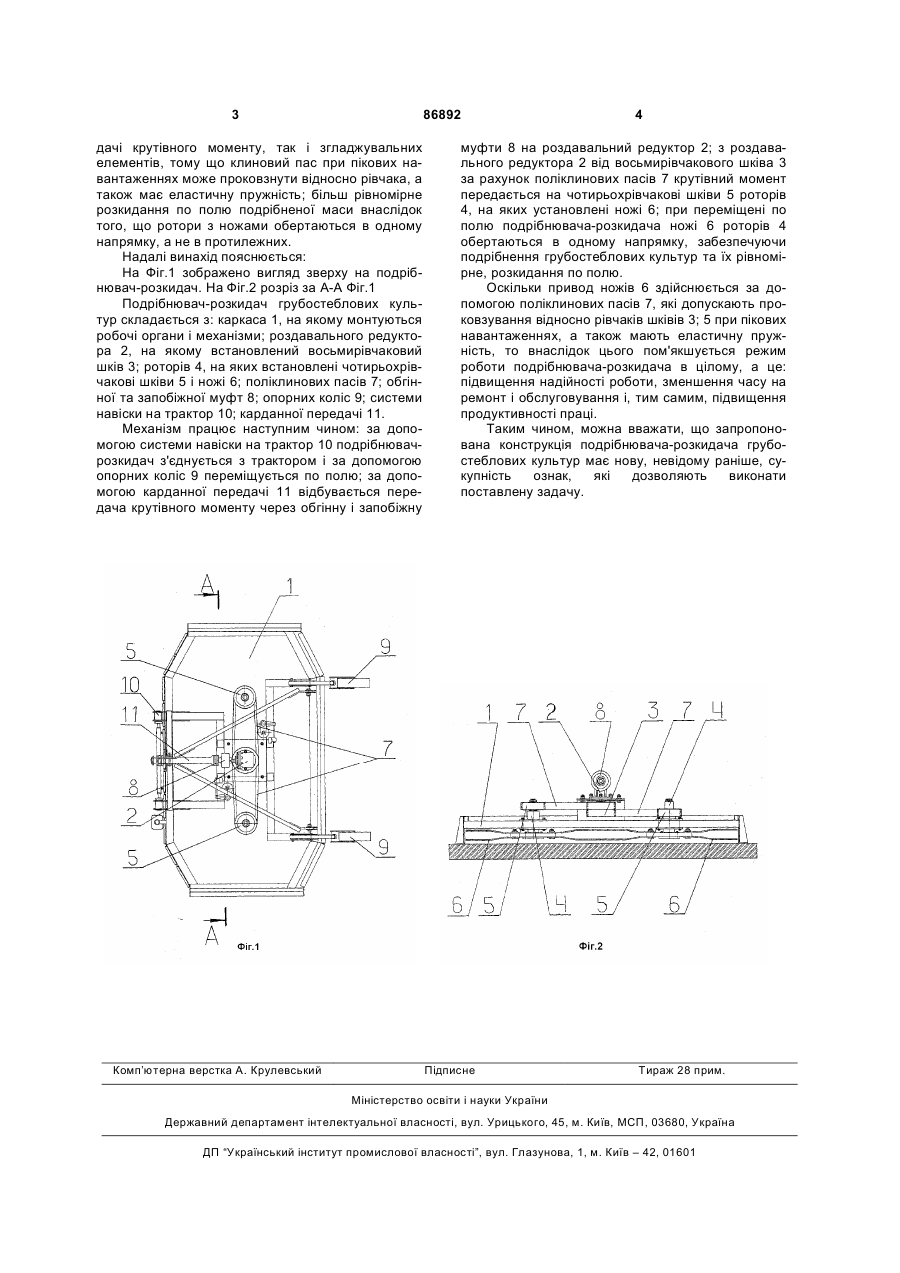

Подрібнювач-розкидач грубостеблових культур, що складається з каркаса, роторів з ножами з вертикальною віссю обертання, роздавального редуктора, карданної передачі, обгінної та запобіжної муфт, опорних коліс, який відрізняється тим, що передача крутного моменту від роздавального редуктора здійснюється через восьмирівчаковий шків, встановлений на ньому, на чотирирівчакові шківи, встановлені на роторі з ножами з вертикальною віссю обертання, за допомогою поліклинових пасів. (19) (21) a200712560 (22) 12.11.2007 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) ТАРАРАКА АНДРІЙ ГЕННАДІЙОВИЧ, UA, КУМПАН ВІКТОР КАРПОВИЧ, UA, ПЕЙЧЕВ САВЕЛІЙ ВАСИЛЬОВИЧ, UA, ПАВЛИК ВОЛОДИМИР ІВАНОВИЧ, UA, ЯБЛУНОВСЬКИЙ ВАСИЛЬ СЕРГІЙОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КОНСТРУКТОРСЬКЕ БЮРО "БЕРДЯНСЬКСІЛЬМАШ", UA (56) UA 20631, A01D34/00, 15.02.2007 UA 28037, A01D34/02, 26.11.2007 EA 8725, A01F12/40, 7/02, 12/34, A01D41/00, 31.08.2007 3 86892 дачі крутівного моменту, так і згладжувальних елементів, тому що клиновий пас при пікових навантаженнях може проковзнути відносно рівчака, а також має еластичну пружність; більш рівномірне розкидання по полю подрібненої маси внаслідок того, що ротори з ножами обертаються в одному напрямку, а не в протилежних. Надалі винахід пояснюється: На Фіг.1 зображено вигляд зверху на подрібнювач-розкидач. На Фіг.2 розріз за A-A Фіг.1 Подрібнювач-розкидач грубостеблових культур складається з: каркаса 1, на якому монтуються робочі органи і механізми; роздавального редуктора 2, на якому встановлений восьмирівчаковий шків 3; роторів 4, на яких встановлені чотирьохрівчакові шківи 5 і ножі 6; поліклинових пасів 7; обгінної та запобіжної муфт 8; опорних коліс 9; системи навіски на трактор 10; карданної передачі 11. Механізм працює наступним чином: за допомогою системи навіски на трактор 10 подрібнювачрозкидач з'єднується з трактором і за допомогою опорних коліс 9 переміщується по полю; за допомогою карданної передачі 11 відбувається передача крутівного моменту через обгінну і запобіжну Комп’ютерна верстка А. Крулевський 4 муфти 8 на роздавальний редуктор 2; з роздавального редуктора 2 від восьмирівчакового шківа 3 за рахунок поліклинових пасів 7 крутівний момент передається на чотирьохрівчакові шківи 5 роторів 4, на яких установлені ножі 6; при переміщені по полю подрібнювача-розкидача ножі 6 роторів 4 обертаються в одному напрямку, забезпечуючи подрібнення грубостеблових культур та їх рівномірне, розкидання по полю. Оскільки привод ножів 6 здійснюється за допомогою поліклинових пасів 7, які допускають проковзування відносно рівчаків шківів 3; 5 при пікових навантаженнях, а також мають еластичну пружність, то внаслідок цього пом'якшується режим роботи подрібнювача-розкидача в цілому, а це: підвищення надійності роботи, зменшення часу на ремонт і обслуговування і, тим самим, підвищення продуктивності праці. Таким чином, можна вважати, що запропонована конструкція подрібнювача-розкидача грубостеблових культур має нову, невідому раніше, сукупність ознак, які дозволяють виконати поставлену задачу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
