Спосіб визначення положення опорних роликів обертової печі

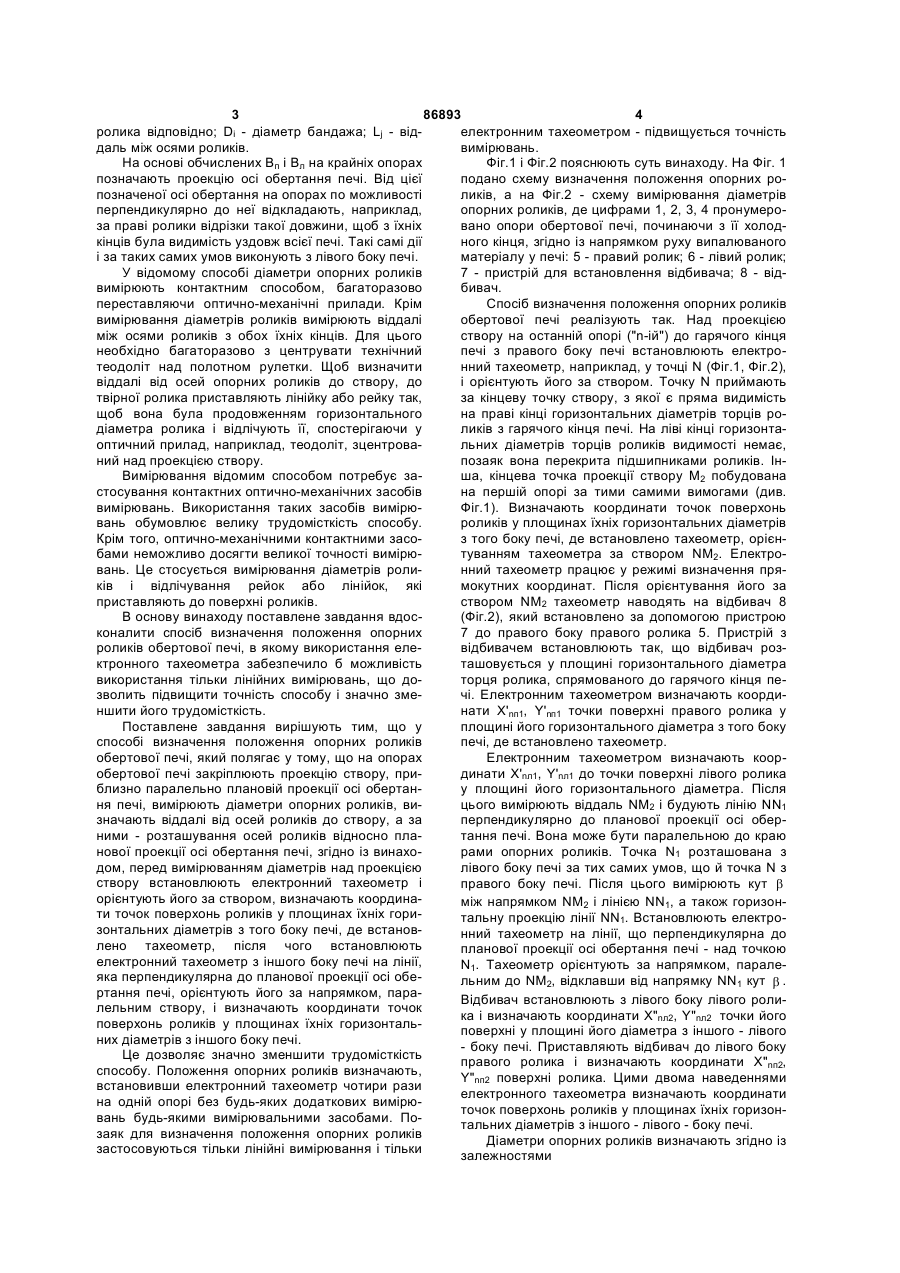

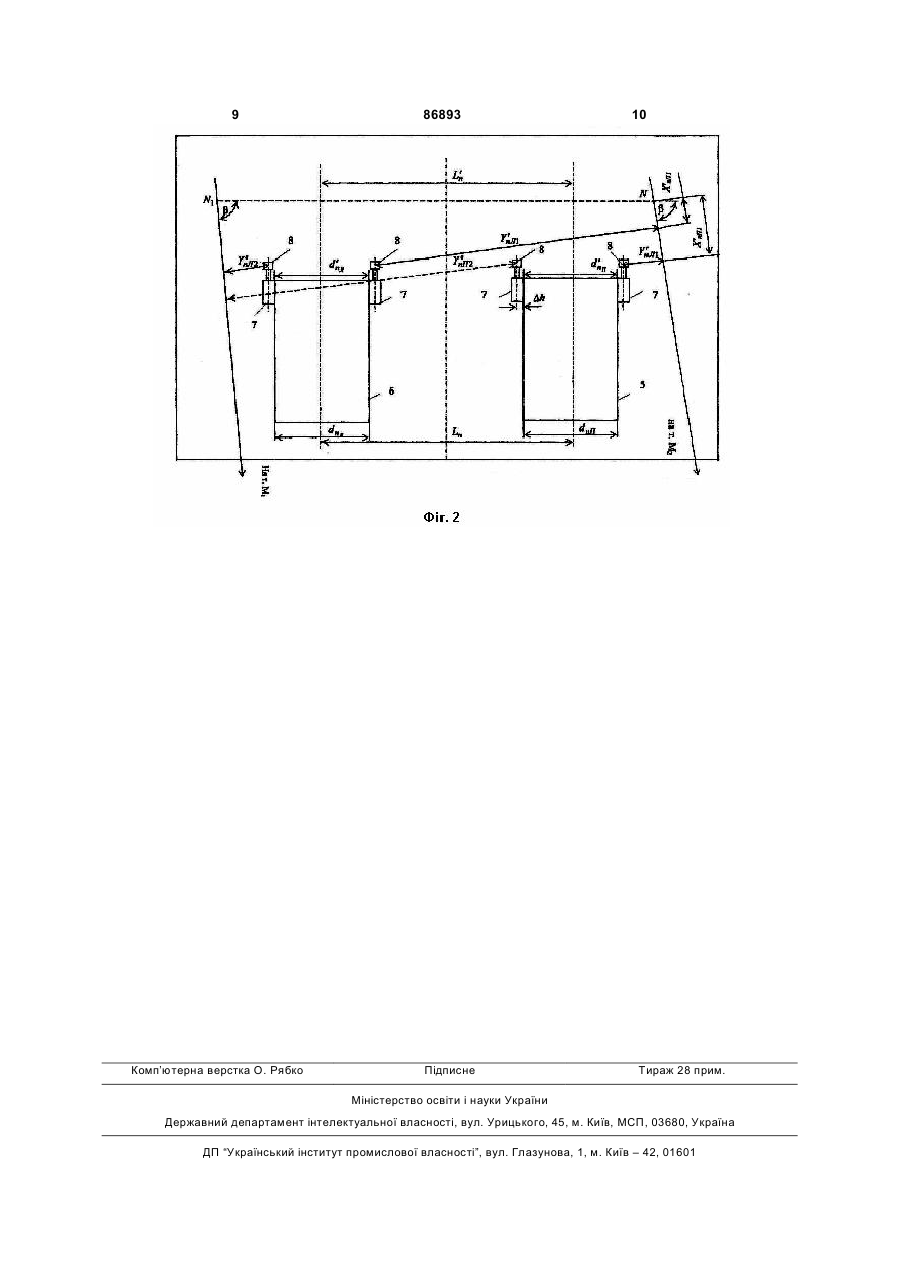

Спосіб визначення положення опорних роликів обертової печі, який полягає у тому, що на опо 3 86893 4 ролика відповідно; Di - діаметр бандажа; Lj - віделектронним тахеометром - підвищується точність даль між осями роликів. вимірювань. На основі обчислених Вп і Вл на крайніх опорах Фіг.1 і Фіг.2 пояснюють суть винаходу. На Фіг. 1 позначають проекцію осі обертання печі. Від цієї подано схему визначення положення опорних ропозначеної осі обертання на опорах по можливості ликів, а на Фіг.2 - схему вимірювання діаметрів перпендикулярно до неї відкладають, наприклад, опорних роликів, де цифрами 1, 2, 3, 4 пронумероза праві ролики відрізки такої довжини, щоб з їхніх вано опори обертової печі, починаючи з її холодкінців була видимість уздовж всієї печі. Такі самі дії ного кінця, згідно із напрямком руху випалюваного і за таких самих умов виконують з лівого боку печі. матеріалу у печі: 5 - правий ролик; 6 - лівий ролик; У відомому способі діаметри опорних роликів 7 - пристрій для встановлення відбивача; 8 - відвимірюють контактним способом, багаторазово бивач. переставляючи оптично-механічні прилади. Крім Спосіб визначення положення опорних роликів вимірювання діаметрів роликів вимірюють віддалі обертової печі реалізують так. Над проекцією між осями роликів з обох їхніх кінців. Для цього створу на останній опорі ("n-ій") до гарячого кінця необхідно багаторазово з центрувати технічний печі з правого боку печі встановлюють електротеодоліт над полотном рулетки. Щоб визначити нний тахеометр, наприклад, у точці N (Фіг.1, Фіг.2), віддалі від осей опорних роликів до створу, до і орієнтують його за створом. Точку N приймають твірної ролика приставляють лінійку або рейку так, за кінцеву точку створу, з якої є пряма видимість щоб вона була продовженням горизонтального на праві кінці горизонтальних діаметрів торців родіаметра ролика і відлічують її, спостерігаючи у ликів з гарячого кінця печі. На ліві кінці горизонтаоптичний прилад, наприклад, теодоліт, зцентровальних діаметрів торців роликів видимості немає, ний над проекцією створу. позаяк вона перекрита підшипниками роликів. ІнВимірювання відомим способом потребує заша, кінцева точка проекції створу М2 побудована стосування контактних оптично-механічних засобів на першій опорі за тими самими вимогами (див. вимірювань. Використання таких засобів вимірюФіг.1). Визначають координати точок поверхонь вань обумовлює велику трудомісткість способу. роликів у площинах їхніх горизонтальних діаметрів Крім того, оптично-механічними контактними засоз того боку печі, де встановлено тахеометр, орієнбами неможливо досягти великої точності вимірютуванням тахеометра за створом NM2. Електровань. Це стосується вимірювання діаметрів ролинний тахеометр працює у режимі визначення пряків і відлічування рейок або лінійок, які мокутних координат. Після орієнтування його за приставляють до поверхні роликів. створом NM2 тахеометр наводять на відбивач 8 В основу винаходу поставлене завдання вдос(Фіг.2), який встановлено за допомогою пристрою коналити спосіб визначення положення опорних 7 до правого боку правого ролика 5. Пристрій з роликів обертової печі, в якому використання елевідбивачем встановлюють так, що відбивач розктронного тахеометра забезпечило б можливість ташовується у площині горизонтального діаметра використання тільки лінійних вимірювань, що доторця ролика, спрямованого до гарячого кінця пезволить підвищити точність способу і значно змечі. Електронним тахеометром визначають координшити його трудомісткість. нати Х'nп1, Y'nп1 точки поверхні правого ролика у Поставлене завдання вирішують тим, що у площині його горизонтального діаметра з того боку способі визначення положення опорних роликів печі, де встановлено тахеометр. обертової печі, який полягає у тому, що на опорах Електронним тахеометром визначають кооробертової печі закріплюють проекцію створу, придинати Х'nл1, Y'nл1 до точки поверхні лівого ролика близно паралельно плановій проекції осі обертану площині його горизонтального діаметра. Після ня печі, вимірюють діаметри опорних роликів, вицього вимірюють віддаль NM2 і будують лінію NN1 значають віддалі від осей роликів до створу, а за перпендикулярно до планової проекції осі оберними - розташування осей роликів відносно платання печі. Вона може бути паралельною до краю нової проекції осі обертання печі, згідно із винахорами опорних роликів. Точка N1 розташована з дом, перед вимірюванням діаметрів над проекцією лівого боку печі за тих самих умов, що й точка N з створу встановлюють електронний тахеометр і правого боку печі. Після цього вимірюють кут b орієнтують його за створом, визначають координаміж напрямком NM2 і лінією NN1, а також горизонти точок поверхонь роликів у площинах їхніх горитальну проекцію лінії NN1. Встановлюють електрозонтальних діаметрів з того боку печі, де встановнний тахеометр на лінії, що перпендикулярна до лено тахеометр, після чого встановлюють планової проекції осі обертання печі - над точкою електронний тахеометр з іншого боку печі на лінії, N1. Тахеометр орієнтують за напрямком, паралеяка перпендикулярна до планової проекції осі обельним до NM2, відклавши від напрямку NN1 кут b . ртання печі, орієнтують його за напрямком, параВідбивач встановлюють з лівого боку лівого ролилельним створу, і визначають координати точок ка і визначають координати Х"nл2, Y"nл2 точки його поверхонь роликів у площинах їхніх горизонтальповерхні у площині його діаметра з іншого - лівого них діаметрів з іншого боку печі. - боку печі. Приставляють відбивач до лівого боку Це дозволяє значно зменшити трудомісткість правого ролика і визначають координати Х"nп2, способу. Положення опорних роликів визначають, Y"nп2 поверхні ролика. Цими двома наведеннями встановивши електронний тахеометр чотири рази електронного тахеометра визначають координати на одній опорі без будь-яких додаткових вимірюточок поверхонь роликів у площинах їхніх горизонвань будь-якими вимірювальними засобами. Потальних діаметрів з іншого - лівого - боку печі. заяк для визначення положення опорних роликів Діаметри опорних роликів визначають згідно із застосовуються тільки лінійні вимірювання і тільки залежностями 5 d'nп=NN1-Y'nп1-Y''nп2- 2Dh ; 86893 (3) (4) d'nл=NN1-Y'nл1-Y''nл2- 2Dh , де Dh - віддаль центра відбивача від твірної ролика, яка з'єднує кінці його горизонтальних діаметрів. Віддаль між осями роликів у площині вимірювання їхніх діаметрів Y ' + Y ' 'nп2 - Y ' 'nл2 - Y 'nп1 L'n = nл1 . (5) 2 Діаметри роликів і віддаль між їхніми осями є дещо спотвореними внаслідок непаралельності створу NM2 до проекції осі обертання 00' (Фіг.2). Проте це спотворення порівняно із вимогами до точності встановлення опорних роликів є настільки незначним, що ним можна знехтувати. Наприклад, для обертової печі, що має чотири опори (це найкоротші обертові печі, для яких спотворення найбільше) довжину створу, враховуючи віддалі між опорами, можна для наочності прийняти 40м (NM2=40м). Якщо для наочності задати непаралельність створу до планової проекції осі обертання на першій опорі 100...200мм (ММ2=100...200мм) найбільші координати поверхні ролика, наприклад, Y'nл1 буде визначено з похибкою 0,05...0,1мм, діаметри опорних роликів буде визначено із середньою квадратичною похибкою 0,07 ... 0,14мм, а віддаль між осями роликів із середньою квадратичною похибкою 0,1...0,2мм. У реальних умовах, враховуючи похибки попередніх вимірювань, непаралельність створу і осі обертання печі складає 20...70мм, значить згадані похибки будуть складати соті частки мм. Такі самі вимірювання, як з точок N і N1 на останній опорі, виконують на першій опорі, встановлюючи тахеометр у точках М2 і М1. Згідно із залежностями (3), (4) і (5) визначають діаметри роликів і віддаль між їхніми осями. Згідно із залежностями (1) і (2) визначають Вnп для ''n-ої" опори і В1п для 1-ої опори, а також Вnл і В1л. Відрізок М2М є величиною непаралельності створу NM2 до планової проекції осі обертання. Для визначення віддалей від осей роликів до створу, а за ними розташування осей роликів відносно планової проекції осі обертання печі слід знати непаралельність створу і проекції осі обертання на віддалі між площинами вимірювання діаметрів роликів d'n на ''n-ій" опорі та d1 на першій опорі. Віддаль між цими площинами Q'nQ1=NM2-(X'nп1+Х1п1), (6) де Х1п1 - така сама координата для першої опори, що й Х'nп1 для ''n-ої" опори. Непаралельність створу на віддалі Q’nQ1 буде такою dl1 = F1 - F'n , (7) де d F1 = B1п + 1п + Dh + Y1п1, (8) 2 dnп + Dh + Ynп1, (9) 2 У залежності (8) Y1п1 - віддаль від створу до правого боку правого ролика першої опори. Непаралельність у будь-якій точці створу NM2 до планової проекції осі обертання печі dli = QnQie, (10) Fn = Bnп + 6 де QnQi - віддаль від площини вимірювання діаметрів роликів на ''n-ій" опорі до ''і-тої" точки створу, тобто до площини вимірювання діаметрів dl1 . роликів на ''і-тій” опорі; e = Q'n Q1 Щоб визначити положення опорних роликів будь-якої опори обертової печі, наприклад, третьої, тахеометр центрують у точці Т проекції створу NM2 і вимірюють віддаль TN. Подальші вимірювання такі самі, як і на ''n-ій" опорі для визначення діаметрів роликів та віддалі між їхніми осями. Діаметри роликів d3п, d3л визначають згідно із залежностями (3) і (4), а віддаль між осями роликів згідно із залежністю (5). Віддаль Е3ст від осі правого ролика з краю, спрямованого до холодного кінця печі, до проекції створу d E3ст = Y3п1 + Dh + 3п . (11) 2 Тахеометр встановлюють у точку Т' проекції створу, вимірюють віддаль T'N і виконують такі самі вимірювання з краю роликів, спрямованих до гарячого кінця печі. Віддаль від осі ролика до проекції створу d' E'3ст = Y'3п1+ Dh + 3п . (12) 2 Щоб одержати дійсне положення осей роликів, слід врахувати величину непаралельності створу NM2 до планової проекції осі обертання печі у площинах вимірювання діаметрів роликів dl3 = [TN - (C'nп1+ C3п1)]e, (13) dl'3 = (T' N - C'nп1+ C'3п1)e . (14) Віддаль від кінців осі правого ролика до створу, паралельного плановій проекції осі обертання печі E3 = E3ст - dl3 ; (15) E'3 = E'3ст -dl'3 . (16) Віддаль Е3ср від цього створу до середини осі правого ролика E + E'3 E 3ср = 3 (17) 2 Непаралельність dп і dп ' осі правого ролика проекції осі обертання печі dп = E3ср - E3 ; (18) d'п = E3ср - E'3 . (19) Непаралельність d л і d'л осі лівого ролика проекції осі обертання печі визначають так d л = E 3ср + L 3ср - (E3 + L 3 ); (20) d'л = E 3ср + L 3ср - (E'3 +L'3 ) . (21) У залежностях (20) і (21) L - L'3 L3ср = 3 (22) 2 Відхилення планової проекції осі обертання печі від прямолінійності на третій опорі D 3 = E 3т - Eср, (23) 7 86893 де Е3т=F- B3пср , (24) F=F1- dl1, (25) B3п + B'3п . (26) 2 Середнє значення Bicp , обчислюють у тому B 3пср = випадку, коли є велика розбіжність діаметрів країв ролика di і d'i, наприклад, 5мм. Теоретична віддаль середини лівого ролика від створу MN 8 Рлт=Е3т+ B3пср + B3 лср . (27) Незбіг mл дійсного положення середини осі лівого ролика з його теоретичним положенням mл=Рлт-(Е3ср+L3ср) (28). Запропонований спосіб порівняно з існуючим значно менше трудомісткий. Всі вимірювання виконують одним приладом - електронним тахеометром - за чотири встановлення його на одній опорі. Внаслідок використання тільки лінійних вимірювань підвищується точність визначення положення опорних роликів. 9 Комп’ютерна верстка О. Рябко 86893 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
