Подрібнювач валків соломи

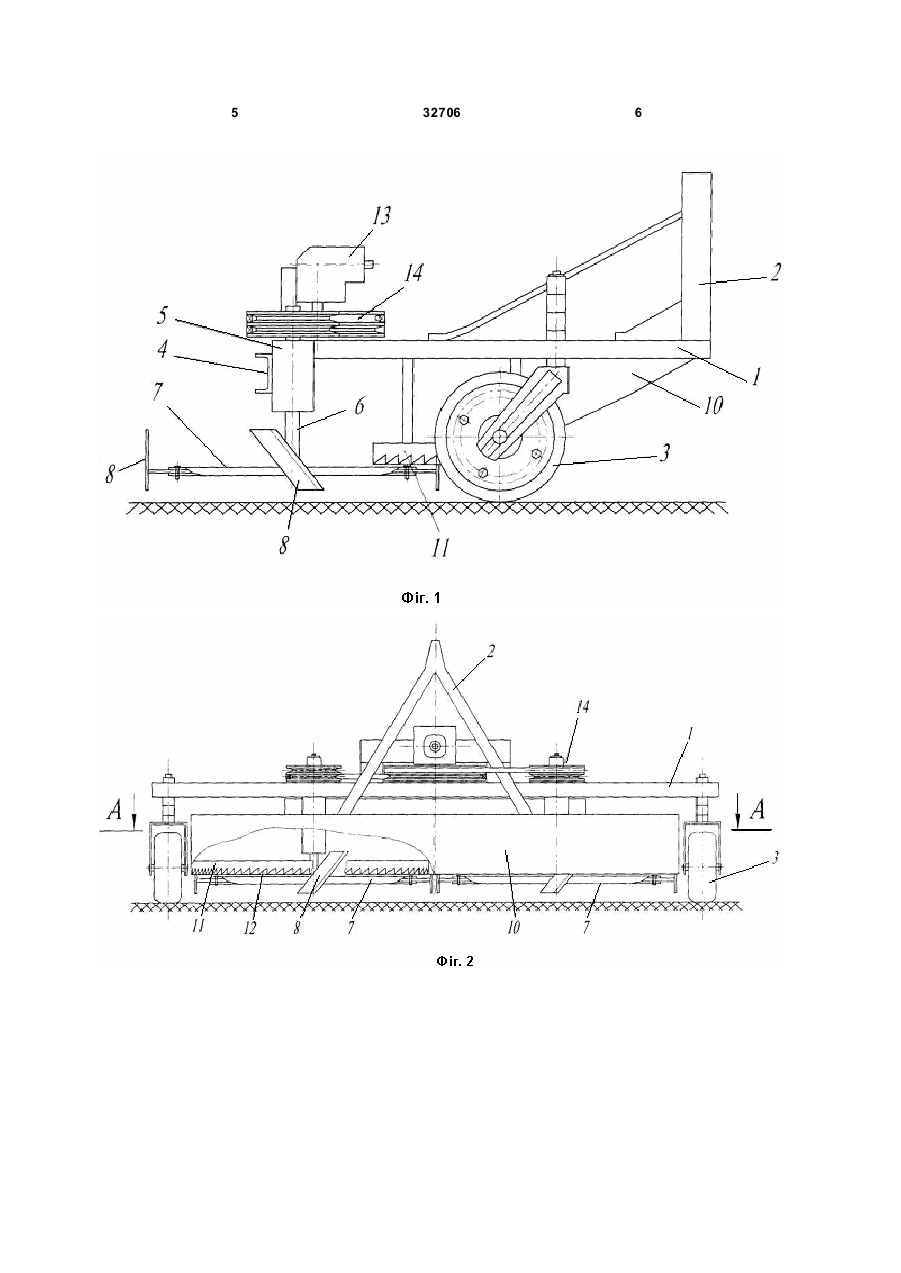

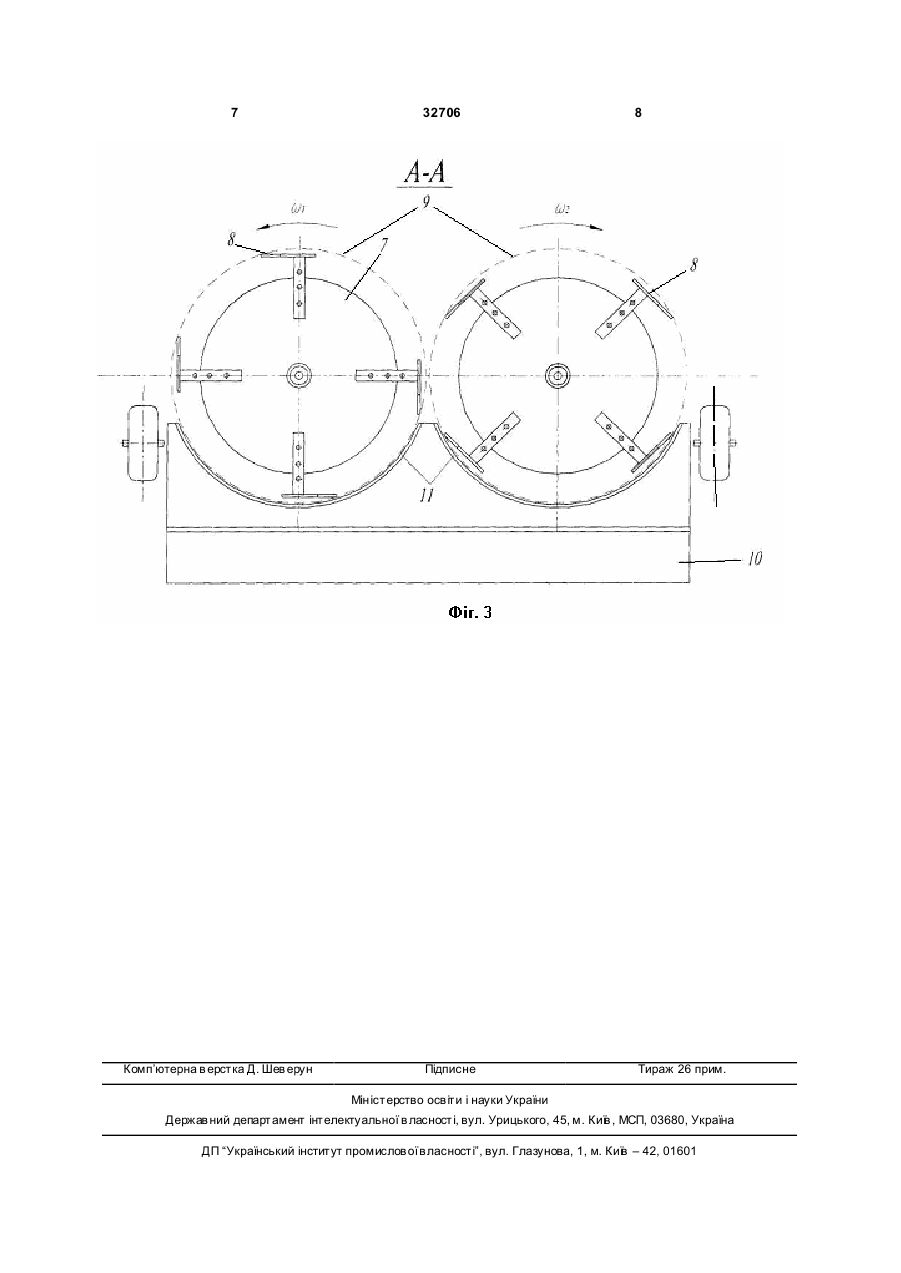

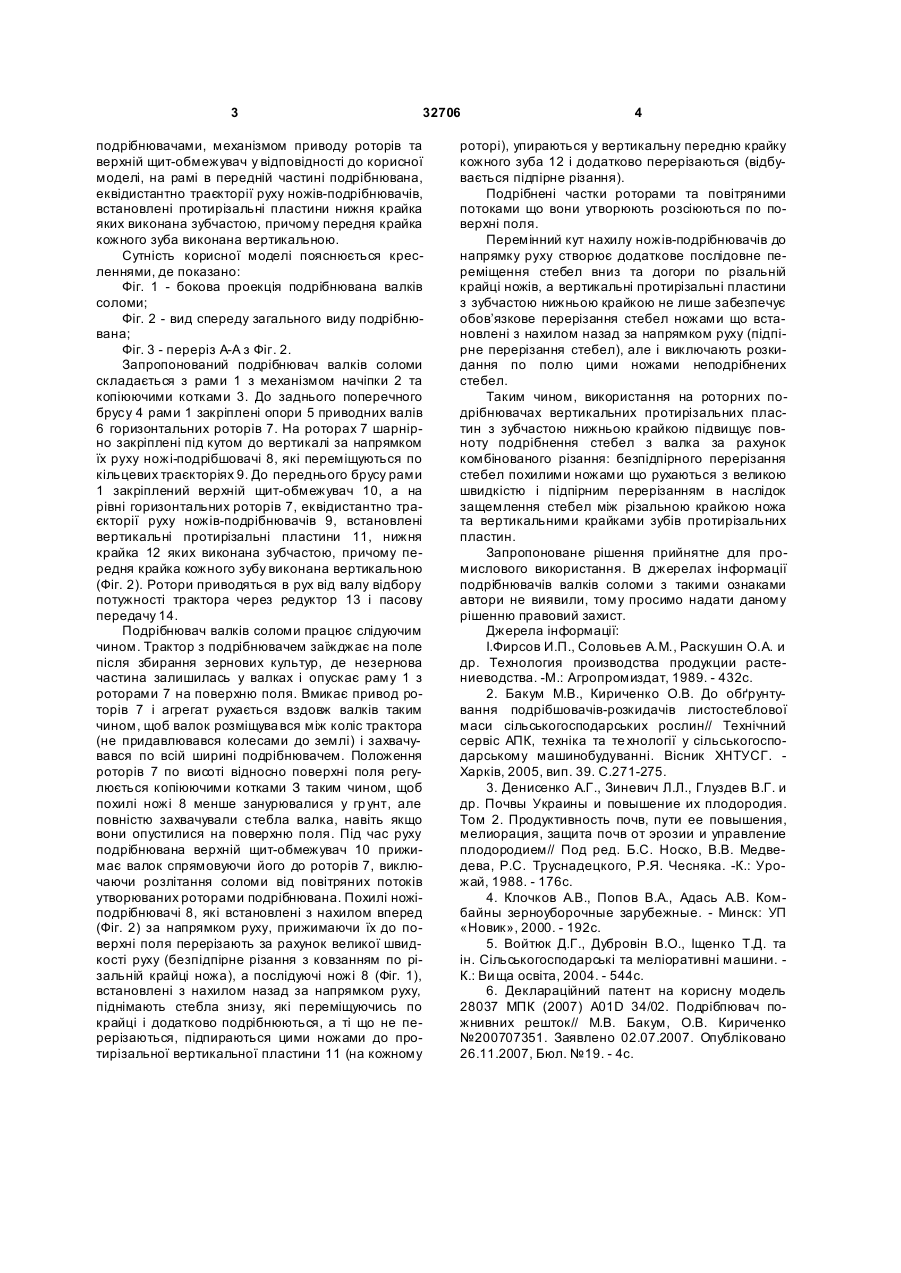

Подрібнювач валків соломи, який включає раму з механізмом начеплення, горизонтальні ро 3 32706 подрібнювачами, механізмом приводу роторів та верхній щит-обмежувач у відповідності до корисної моделі, на рамі в передній частині подрібнювана, еквідистантно траєкторії руху ножів-подрібнювачів, встановлені протирізальні пластини нижня крайка яких виконана зубчастою, причому передня крайка кожного зуба виконана вертикальною. Сутність корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - бокова проекція подрібнювана валків соломи; Фіг. 2 - вид спереду загального виду подрібнювана; Фіг. 3 - переріз А-А з Фіг. 2. Запропонований подрібнювач валків соломи складається з рами 1 з механізмом начіпки 2 та копіюючими котками 3. До заднього поперечного брусу 4 рами 1 закріплені опори 5 приводних валів 6 горизонтальних роторів 7. На роторах 7 шарнірно закріплені під кутом до вертикалі за напрямком їх руху ножі-подрібшовачі 8, які переміщуються по кільцевих траєкторіях 9. До переднього брусу рами 1 закріплений верхній щит-обмежувач 10, а на рівні горизонтальних роторів 7, еквідистантно траєкторії руху ножів-подрібнювачів 9, встановлені вертикальні протирізальні пластини 11, нижня крайка 12 яких виконана зубчастою, причому передня крайка кожного зубу виконана вертикальною (Фіг. 2). Ротори приводяться в рух від валу відбору потужності трактора через редуктор 13 і пасову передачу 14. Подрібнювач валків соломи працює слідуючим чином. Трактор з подрібнювачем заїжджає на поле після збирання зернових культур, де незернова частина залишилась у валках і опускає раму 1 з роторами 7 на поверхню поля. Вмикає привод роторів 7 і агрегат рухається вздовж валків таким чином, щоб валок розміщува вся між коліс трактора (не придавлювався колесами до землі) і захвачувався по всій ширині подрібнювачем. Положення роторів 7 по висоті відносно поверхні поля регулюється копіюючими котками З таким чином, щоб похилі ножі 8 менше занурювалися у гр унт, але повністю захвачували стебла валка, навіть якщо вони опустилися на поверхню поля. Під час руху подрібнювана верхній щит-обмежувач 10 прижимає валок спрямовуючи його до роторів 7, виключаючи розлітання соломи від повітряних потоків утворюваних роторами подрібнювана. Похилі ножіподрібнювачі 8, які встановлені з нахилом вперед (Фіг. 2) за напрямком руху, прижимаючи їх до поверхні поля перерізають за рахунок великої швидкості руху (безпідпірне різання з ковзанням по різальній крайці ножа), а послідуючі ножі 8 (Фіг. 1), встановлені з нахилом назад за напрямком руху, піднімають стебла знизу, які переміщуючись по крайці і додатково подрібнюються, а ті що не перерізаються, підпираються цими ножами до протирізальної вертикальної пластини 11 (на кожному 4 роторі), упираються у вертикальну передню крайку кожного зуба 12 і додатково перерізаються (відбувається підпірне різання). Подрібнені частки роторами та повітряними потоками що вони утворюють розсіюються по поверхні поля. Перемінний кут нахилу ножів-подрібнювачів до напрямку руху створює додаткове послідовне переміщення стебел вниз та догори по різальній крайці ножів, а вертикальні протирізальні пластини з зубчастою нижньою крайкою не лише забезпечує обов’язкове перерізання стебел ножами що встановлені з нахилом назад за напрямком руху (підпірне перерізання стебел), але і виключають розкидання по полю цими ножами неподрібнених стебел. Таким чином, використання на роторних подрібнювачах вертикальних протирізальних пластин з зубчастою нижньою крайкою підвищує повноту подрібнення стебел з валка за рахунок комбінованого різання: безпідпірного перерізання стебел похилими ножами що рухаються з великою швидкістю і підпірним перерізанням в наслідок защемлення стебел між різальною крайкою ножа та вертикальними крайками зубів протирізальних пластин. Запропоноване рішення прийнятне для промислового використання. В джерелах інформації подрібнювачів валків соломи з такими ознаками автори не виявили, тому просимо надати даному рішенню правовий захист. Джерела інформації: І.Фирсов И.П., Соловьев A.M., Раскушин О.А. и др. Технология производства продукции растениеводства. -М.: Агропромиздат, 1989. - 432с. 2. Бакум М.В., Кириченко О.В. До обґрунтування подрібшовачів-розкидачів листостеблової маси сільськогосподарських рослин// Технічний сервіс АПК, техніка та те хнології у сільськогосподарському машинобудуванні. Вісник ХНТУСГ. Харків, 2005, вип. 39. С.271-275. 3. Денисенко А.Г., Зиневич Л.Л., Глуздев В.Г. и др. Почвы Украины и повышение их плодородия. Том 2. Продуктивность почв, пути ее повышения, мелиорация, защита почв от эрозии и управление плодородием// Под ред. Б.С. Носко, В.В. Медведева, Р.С. Труснадецкого, Р.Я. Чесняка. -К.: Урожай, 1988. - 176с. 4. Клочков А.В., Попов В.А., Адась А.В. Комбайны зерноуборочные зарубежные. - Минск: УП «Новик», 2000. - 192с. 5. Войтюк Д.Г., Дубровін В.О., Іщенко Т.Д. та ін. Сільськогосподарські та меліоративні машини. К.: Ви ща освіта, 2004. - 544с. 6. Деклараційний патент на корисну модель 28037 МПК (2007) A01D 34/02. Подрібпювач пожнивних решток// М.В. Бакум, О.В. Кириченко №200707351. Заявлено 02.07.2007. Опубліковано 26.11.2007, Бюл. №19. - 4с. 5 32706 6 7 Комп’ютерна в ерстка Д. Шев ерун 32706 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
