Аксіально-поршнева гідромашина

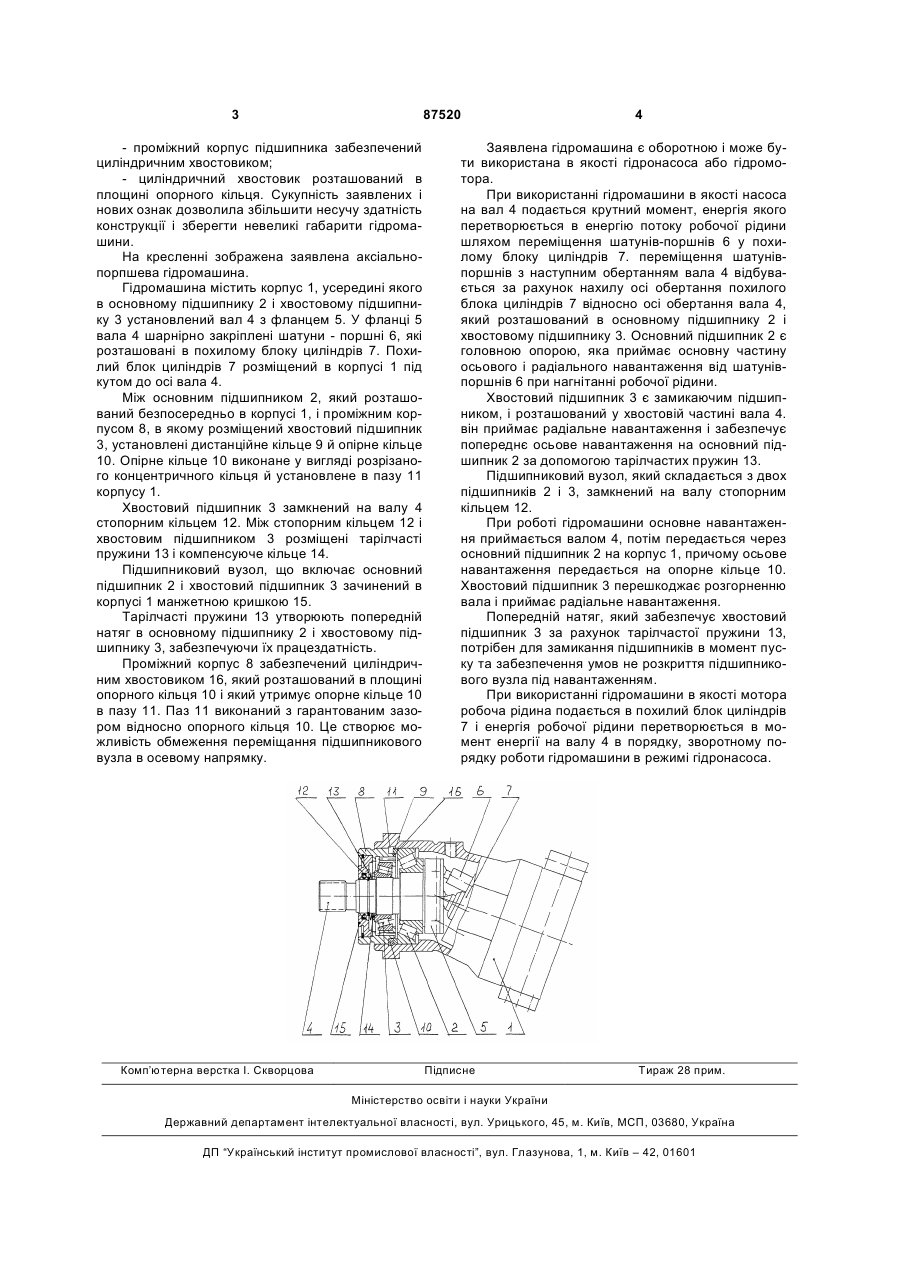

Аксіально-поршнева гідромашина, що містить корпус, всередині якого установлений на підшипниках вал з фланцем з шарнірно закріпленими шатунами-поршнями, розташованими в похилому блоці циліндрів, а також дистанційне і опорне кільця, розміщені між підшипниками, яка відрізняється тим, що вона додатково містить проміжний корпус підшипника, забезпечений циліндричним хвостовиком, розташованим в площині опорного кільця. (19) (21) a200703792 (22) 05.04.2007 (24) 27.07.2009 (46) 27.07.2009, Бюл.№ 14, 2009 р. (72) ОЛЕЙНИЧЕНКО ОЛЕКСАНДР АНАТОЛІЙОВИЧ (73) ОЛЕЙНИЧЕНКО ОЛЕКСАНДР АНАТОЛІЙОВИЧ (56) SU 1642059, 15.04.1991 EP 0257621, 02.03.1988 EP 0935070, 11.08.1999 SU 1463952, 07.03.1989 3 87520 - проміжний корпус підшипника забезпечений циліндричним хвостовиком; - циліндричний хвостовик розташований в площині опорного кільця. Сукупність заявлених і нових ознак дозволила збільшити несучу здатність конструкції і зберегти невеликі габарити гідромашини. На кресленні зображена заявлена аксіальнопорпшева гідромашина. Гідромашина містить корпус 1, усередині якого в основному підшипнику 2 і хвостовому підшипнику 3 установлений вал 4 з фланцем 5. У фланці 5 вала 4 шарнірно закріплені шатуни - поршні 6, які розташовані в похилому блоку циліндрів 7. Похилий блок циліндрів 7 розміщений в корпусі 1 під кутом до осі вала 4. Між основним підшипником 2, який розташований безпосередньо в корпусі 1, і проміжним корпусом 8, в якому розміщений хвостовий підшипник 3, установлені дистанційне кільце 9 й опірне кільце 10. Опірне кільце 10 виконане у вигляді розрізаного концентричного кільця й установлене в пазу 11 корпусу 1. Хвостовий підшипник 3 замкнений на валу 4 стопорним кільцем 12. Між стопорним кільцем 12 і хвостовим підшипником 3 розміщені тарілчасті пружини 13 і компенсуюче кільце 14. Підшипниковий вузол, що включає основний підшипник 2 і хвостовий підшипник 3 зачинений в корпусі 1 манжетною кришкою 15. Тарілчасті пружини 13 утворюють попередній натяг в основному підшипнику 2 і хвостовому підшипнику 3, забезпечуючи їх працездатність. Проміжний корпус 8 забезпечений циліндричним хвостовиком 16, який розташований в площині опорного кільця 10 і який утримує опорне кільце 10 в пазу 11. Паз 11 виконаний з гарантованим зазором відносно опорного кільця 10. Це створює можливість обмеження переміщання підшипникового вузла в осевому напрямку. Комп’ютерна верстка І. Скворцова 4 Заявлена гідромашина є оборотною і може бути використана в якості гідронасоса або гідромотора. При використанні гідромашини в якості насоса на вал 4 подається крутний момент, енергія якого перетворюється в енергію потоку робочої рідини шляхом переміщення шатунів-поршнів 6 у похилому блоку циліндрів 7. переміщення шатунівпоршнів з наступним обертанням вала 4 відбувається за рахунок нахилу осі обертання похилого блока циліндрів 7 відносно осі обертання вала 4, який розташований в основному підшипнику 2 і хвостовому підшипнику 3. Основний підшипник 2 є головною опорою, яка приймає основну частину осьового і радіального навантаження від шатунівпоршнів 6 при нагнітанні робочої рідини. Хвостовий підшипник 3 є замикаючим підшипником, і розташований у хвостовій частині вала 4. він приймає радіальне навантаження і забезпечує попереднє осьове навантаження на основний підшипник 2 за допомогою тарілчастих пружин 13. Підшипниковий вузол, який складається з двох підшипників 2 і 3, замкнений на валу стопорним кільцем 12. При роботі гідромашини основне навантаження приймається валом 4, потім передається через основний підшипник 2 на корпус 1, причому осьове навантаження передається на опорне кільце 10. Хвостовий підшипник 3 перешкоджає розгорненню вала і приймає радіальне навантаження. Попередній натяг, який забезпечує хвостовий підшипник 3 за рахунок тарілчастої пружини 13, потрібен для замикання підшипників в момент пуску та забезпечення умов не розкриття підшипникового вузла під навантаженням. При використанні гідромашини в якості мотора робоча рідина подається в похилий блок циліндрів 7 і енергія робочої рідини перетворюється в момент енергії на валу 4 в порядку, зворотному порядку роботи гідромашини в режимі гідронасоса. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
