Аксіально-поршнева гідромашина

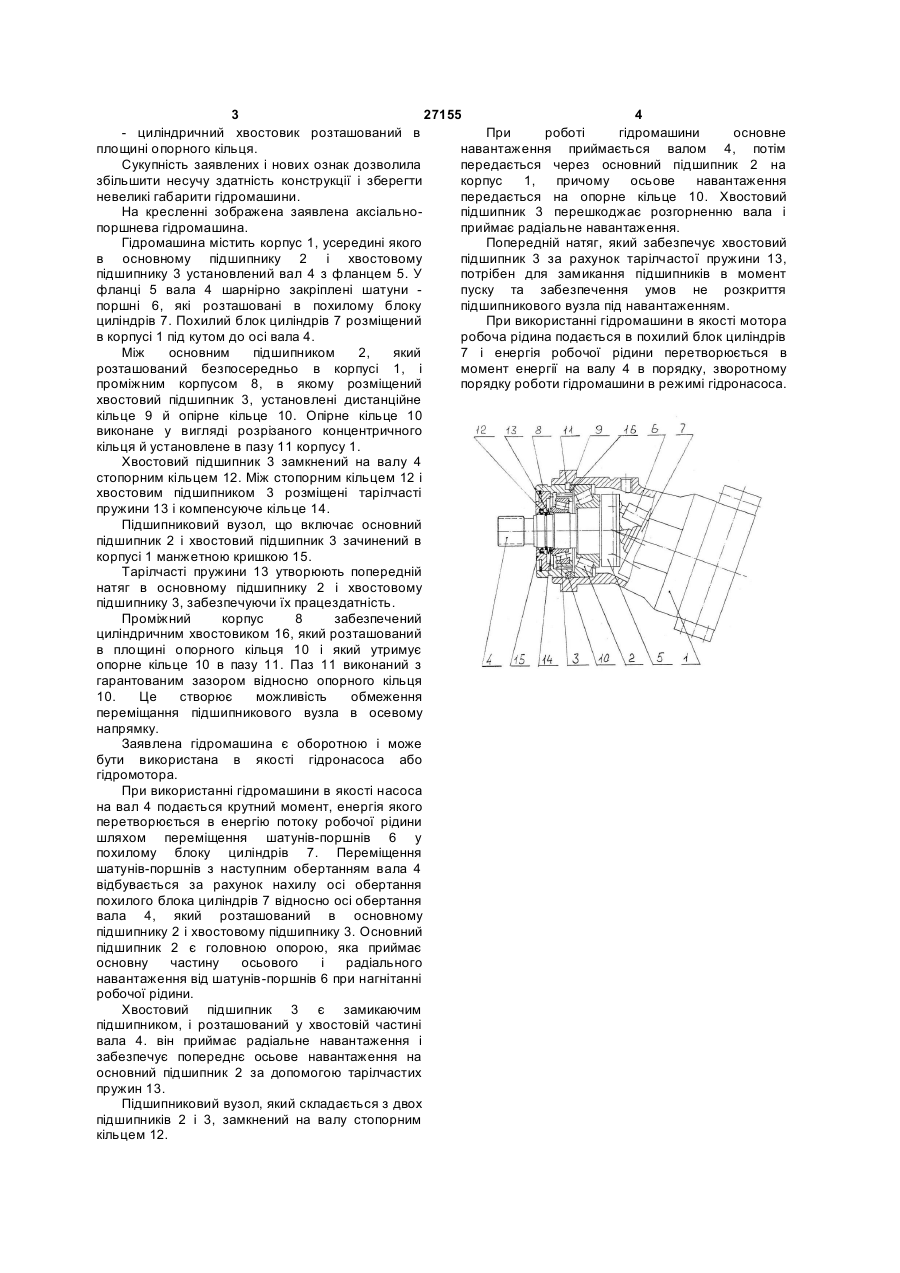

Аксіально-поршнева гідромашина, що містить корпус, всередині якого установлений на 3 27155 4 - циліндричний хвостовик розташований в При роботі гідромашини основне площині опорного кільця. навантаження приймається валом 4, потім Сукупність заявлених і нових ознак дозволила передається через основний підшипник 2 на збільшити несучу здатність конструкції і зберегти корпус 1, причому осьове навантаження невеликі габарити гідромашини. передається на опорне кільце 10. Хвостовий На кресленні зображена заявлена аксіальнопідшипник 3 перешкоджає розгорненню вала і поршнева гідромашина. приймає радіальне навантаження. Гідромашина містить корпус 1, усередині якого Попередній натяг, який забезпечує хвостовий в основному підшипнику 2 і хвостовому підшипник 3 за рахунок тарілчастої пружини 13, підшипнику 3 установлений вал 4 з фланцем 5. У потрібен для замикання підшипників в момент фланці 5 вала 4 шарнірно закріплені шатуни пуску та забезпечення умов не розкриття поршні 6, які розташовані в похилому блоку підшипникового вузла під навантаженням. циліндрів 7. Похилий блок циліндрів 7 розміщений При використанні гідромашини в якості мотора в корпусі 1 під кутом до осі вала 4. робоча рідина подається в похилий блок циліндрів Між основним підшипником 2, який 7 і енергія робочої рідини перетворюється в розташований безпосередньо в корпусі 1, і момент енергії на валу 4 в порядку, зворотному проміжним корпусом 8, в якому розміщений порядку роботи гідромашини в режимі гідронасоса. хвостовий підшипник 3, установлені дистанційне кільце 9 й опірне кільце 10. Опірне кільце 10 виконане у вигляді розрізаного концентричного кільця й установлене в пазу 11 корпусу 1. Хвостовий підшипник 3 замкнений на валу 4 стопорним кільцем 12. Між стопорним кільцем 12 і хвостовим підшипником 3 розміщені тарілчасті пружини 13 і компенсуюче кільце 14. Підшипниковий вузол, що включає основний підшипник 2 і хвостовий підшипник 3 зачинений в корпусі 1 манжетною кришкою 15. Тарілчасті пружини 13 утворюють попередній натяг в основному підшипнику 2 і хвостовому підшипнику 3, забезпечуючи їх працездатність. Проміжний корпус 8 забезпечений циліндричним хвостовиком 16, який розташований в площині опорного кільця 10 і який утримує опорне кільце 10 в пазу 11. Паз 11 виконаний з гарантованим зазором відносно опорного кільця 10. Це створює можливість обмеження переміщання підшипникового вузла в осевому напрямку. Заявлена гідромашина є оборотною і може бути використана в якості гідронасоса або гідромотора. При використанні гідромашини в якості насоса на вал 4 подається крутний момент, енергія якого перетворюється в енергію потоку робочої рідини шляхом переміщення шатунів-поршнів 6 у похилому блоку циліндрів 7. Переміщення шатунів-поршнів з наступним обертанням вала 4 відбувається за рахунок нахилу осі обертання похилого блока циліндрів 7 відносно осі обертання вала 4, який розташований в основному підшипнику 2 і хвостовому підшипнику 3. Основний підшипник 2 є головною опорою, яка приймає основну частину осьового і радіального навантаження від шатунів-поршнів 6 при нагнітанні робочої рідини. Хвостовий підшипник 3 є замикаючим підшипником, і розташований у хвостовій частині вала 4. він приймає радіальне навантаження і забезпечує попереднє осьове навантаження на основний підшипник 2 за допомогою тарілчастих пружин 13. Підшипниковий вузол, який складається з двох підшипників 2 і 3, замкнений на валу стопорним кільцем 12.
