Взуття “видюче” “око воронка”

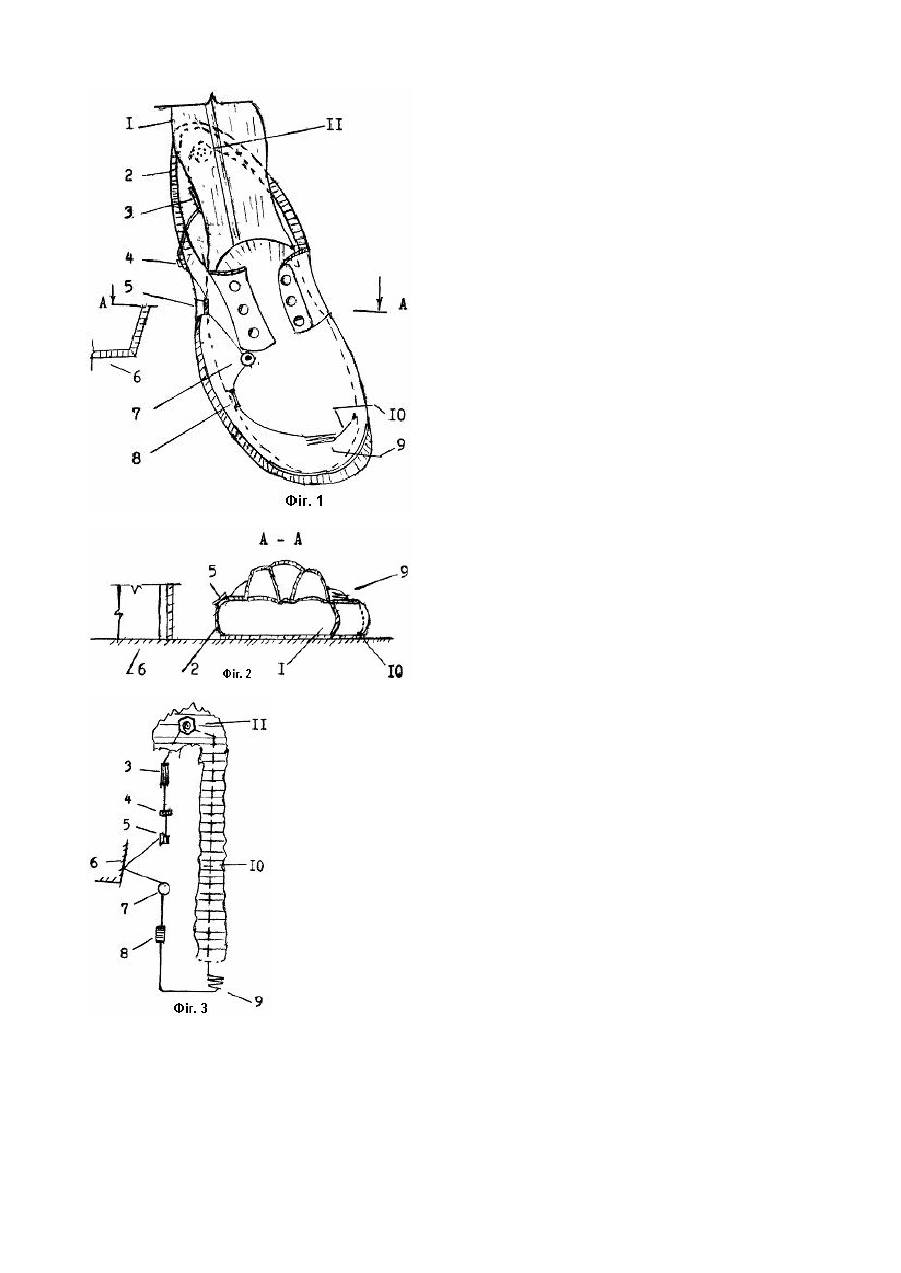

Корисна модель відноситься до мікроелектроніки і легкої промисловості і може бути використаний сліпими з метою "бачити" ногами. Відомі пристрої для сліпих осіб, зокрема, тростина - гібрид лазеру, цифрової камери і комп'ютера. Тростина дозволяє виявляти перешкоди: сходинки, що ведуть вгору чи вниз, провали, бордюри, стіни тощо. Власник тростиною вверх-вниз сканує простір перед собою в вертикальній площині. За звуковим сигналом він дізнається про те, що в нього спереду, а висота тону вказує відстань до перешкоди. Недоліком пристрою є постійне сканування тростиною простору. Найбільш близьким до корисної моделі є черевики, що вібрують, які допомагають сліпим "бачити" ногами. Взуття видюче містить ноги, черевики, батарею, вібратор, проводи, сенсор, перешкоду, випромінювач, що випромінює інфрачервоний промінь. Його відбитий світ збирає сенсор, ідентифікує перешкоду. При знаходженні перешкоди черевики починають вібрувати, попереджуючи хазяїна про небезпеку. Пристрій працює за принципом летючої миші, при цьому замість звуку використовує світло. Вз уття живиться від батареї - прототип пристрою [1]. Основними недоліками взуття є незручне розташування блоку живлення ззовні взуття в п'ятковій області, що примушує використовувати додаткові кріплення, заважає вільній ходьбі; вібруючий пристрій розміщений в підошві ступні, що збільшує розміри і масу вібратора; відсутність гідроізоляції всіх приладів. В основу корисної моделі поставлено завдання - створення пристрою у взутті сліпих, що дозволяє без перешкод пересуватися по грішній землі, в будь-яку погоду. Поставлене завдання досягається тим, що вз уття видюче, яке містить ноги, лівий і правий черевики, батарею, вібратор, проводи, випромінювач, перетворювач, перешкоду, відповідно до корисної моделі, що воно має оптикоелектронний перетворювач, генератор-підсилювачем механічних коливань, гідроізоляцію і нейтралізатор. Батарея розміщена в зоні зовнішньої щиколотки ноги, приєднана до випромінювача зі спрямованими променями на перешкоду, оптико-електронний перетворювач розміщений на черевику зверху, з'єднаний з генератором механічних коливань і вібратором, нейтралізатор розміщений в каблуці. Блок-схема лівого черевику аналогічна схемі правого і з інфрачервоним випромінюванням спрямована на іншу сторону перешкоди під кутом 180°. Таке розміщення приладів у взутті видючому допомагає сліпим відчувати вібр уючи коливання - "бачити" ногами перешкоду. Пристрій, що описується, представлений на Фіг.1 - загальний вигляд черевику; на Фіг.2 - розріз за перетином А-А Фі г.1; на Фіг.3 наведена блок-схема пристрою (заштрихована частина розміщена під устілкою). На Фіг. не показані гідроізоляція, низка клем та інші деталі. Взуття видюче містить в панчохах ноги 1, черевик 2, батарею 3 з кріпленнями, клему 4, випромінювач інфрачервоних променів 5, перешкоду 6, оптико-електронний перетворювач 7, генератор 8 механічних коливань, вібратор 9, виконаний у вигляді пружин, з'єднувальні проводи 10, нейтралізатор (автогенератор тонких фізичних полів - спіраль Архімеда) 11. Відомі поняття: інфразвук - пружні хвилі; інфрачервона дефектоскопія – виявлення непрозорих тіл; інфрачервоне випромінювання – електромагнітне випромінювання – область між червоним кінцем видимого світла з довжиною хвилі l=0,74мкм і короткохвильовим радіовипромінюванням l=1-2мм. Інфрачервоне випромінювання відкрито В. Гершелем в 1980 році (в сонячному спектрі відомі 7 кольорів). Це випромінювання знайшло використання у військовій справі (біноклі, приціли, перископи тощо), в будівництві (теплопрогрів бетонів), в фотографії. Ін фрачервоні локатори, далекоміри дозволяють виявляти в темряві будь-які об'єкти і вимірювати відстань до них. В окремих тілах при розповсюдженні інфрачервоних звукових хвиль має місце відбиття, перелами, дефракція. Під впливом електроструму окремі кристали (кварц, титанат барію, свинцю) змінюють свої розміри (п'єзоефект). Батарея 3 живить струмом випромінювач інфрачервоних променів 5 (Фіг.1, 2). Промінь, потрапляючи на перешкоду 6, відбивається і потрапляє на оптико-електронний перетворювач 7 (сенсор). Останній створює механічні імпульси, котрі потрапляючи на генератор 8 збільшуються по амплітуді, викликаючи у вібраторі 9 коливання, попереджаючи хазяїна взуття про небезпеку. При завищених вібраціях імпульси потрапляють до нейтралізатора 11, де відбувається гасіння величини амплітуд коливань (Фіг.3) і захист від шкідливих випромінювань. Вплив на перешкоду лівого черевику аналогічний впливу на перешкоду правого. Проводи, клеми, прилади захищені від непогоди шляхом використанням тонкоплівкових технологій - аналог [2]. В порівнянні з прототипом та іншими технічними рішеннями пристрій взуття видючого, що пропонується, дозволяє: - зменшити загальну масу приладів в 1,5 рази; - збільшити термін служби пристрою за рахунок використання більш сучасних батарей (менших за розмірами, більших за ємністю); - зменшити загальну вартість до 20% всіх приладів за рахунок використання передових досягнень в області мікроелектроніки. Запатентована корисна модель може знайти широкий попит в сліпих осіб, виконати їх надію щодо подальшого існування. Джерела інформації: 1. Потапко А. Дорогу укажут ботинки и трость // Газета "Сегодня". -13.01.2005 - прототип. 2. Дерибере Μ. Практическое применение инфракрасных лучей. - М.-Л., 1959.-301с.- аналог.
