Взуття з розташованими всередині електронними або гідравлічними вагами “взуття bs”

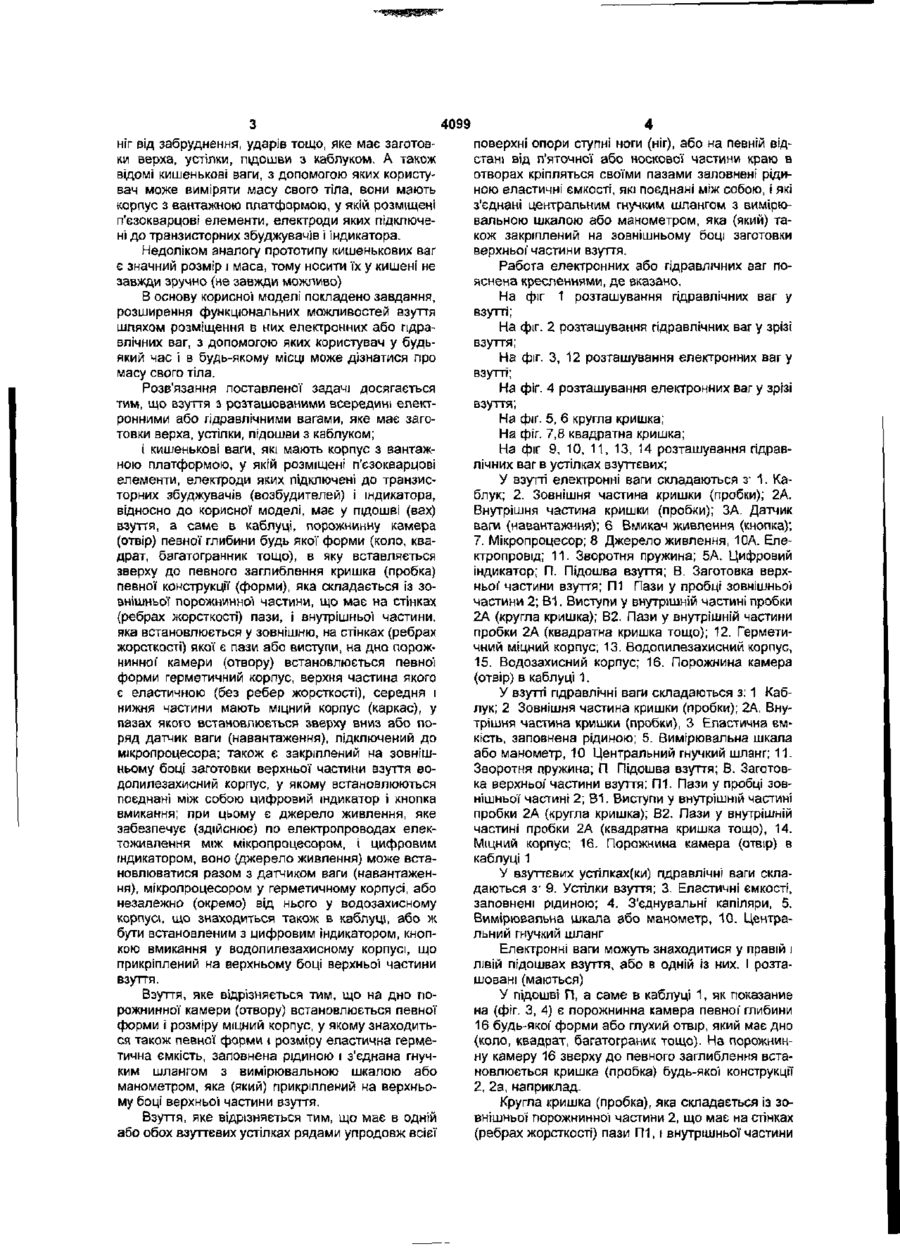

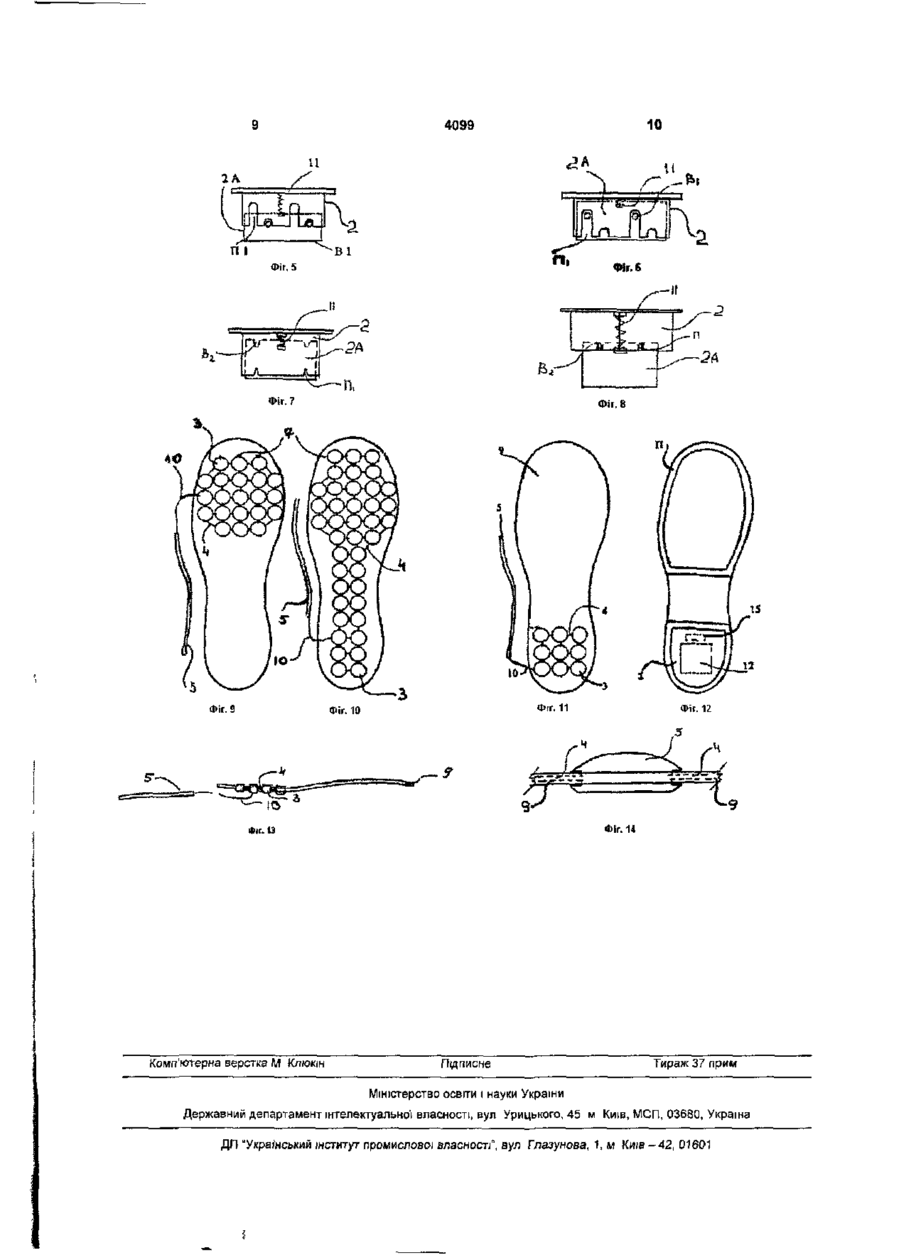

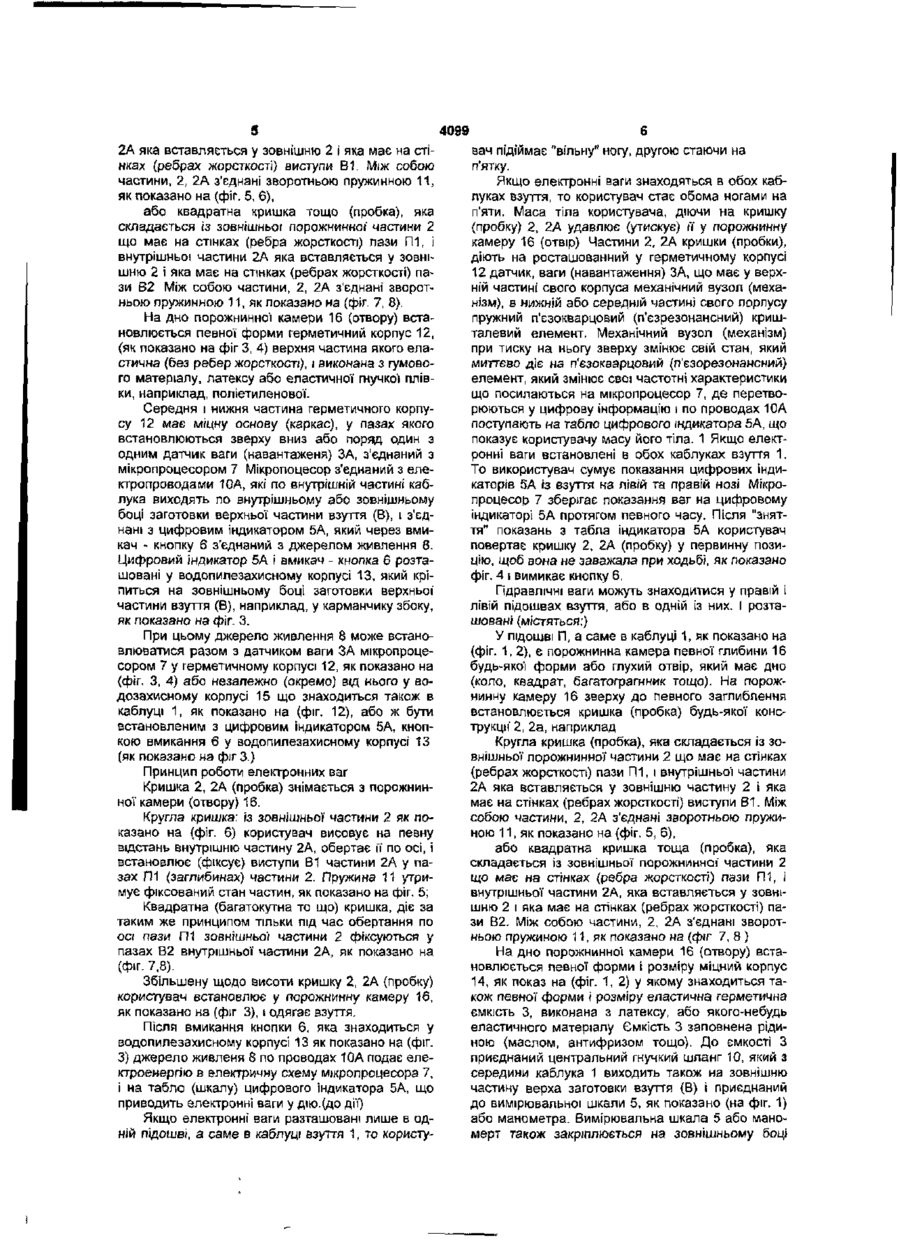

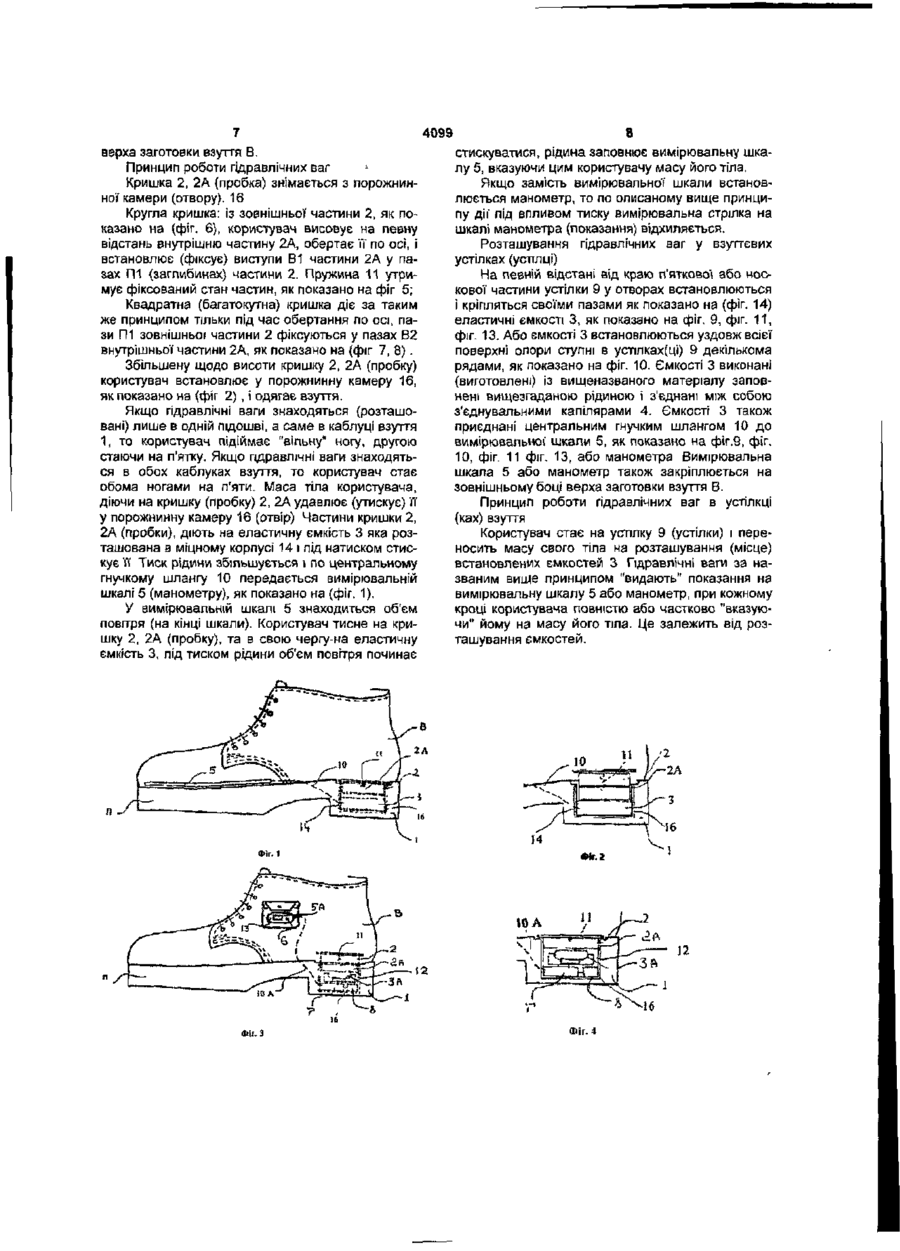

1 Взуття з розташованими всередині електронними або гідравлічними вагами, яке містить заготовки верху, устілки, підошви з каблуком І кишенькові ваги, які мають корпус з вантажною платформою, у якій розміщені п'єзокварцові елементи, електроди яких підключені до транзисторних збуджувачів і індикатора, яке відрізняється тим, що у кожній правій і/або лівій підошві взуття, а саме в п'ятковій частині (каблуці) є порожнинна камера, що має дно або глухий отвір, який, якщо дивитись зверху, буває круглої або квадратної, або багатогранної, або ж трикутної' форми, у який вставлена зверху подвійна пробка, що складається із зовнішньої порожнинної частини і має на стінках (ребрах жорсткості) пази, і внутрішньої частини, яка встановлена у зовнішню, на дно порожнинної камери або глухого отвору встановлено герметичний корпус, верхня частина якого є еластичною (без ребер жорсткості), середня і нижня частини мають міцну основу, у пазах герметичного корпусу встановлений датчик (навантаження), що має у верхній частині свого корпусу механічний вузол (механізм), в нижній або середній частині свого корпусу п'єзокварцовий (п'єзокварцові) або п'єзорезонансний (п'єзорезонансні) кристалічний (кристалічні) елемент (елементи), який (які) кріпиться до корпусу датчика ваги і механічного вузла, що розташований над ним (ними), також п'єзокварцовий (п'єзокварцові) або (кристалічні) елемент (елементи), зв'язаний (зв'язані) з мікропроцесором (датчик ваги з'єднаний з мікропроцесором у герметичному корпусі), причому є закріплений на зовнішньому боці заготовки верхньої частини взуття водопилезахисний корпус, у якому встановлені з'єднані між собою цифровий індикатор І кнопка вмикання, також є джерело живлення, яке забезпечує по електропроводах електроживлення між мікропроцесором і цифровим індикатором, джерело живлення встановлено разом з датчиком ваги (навантаження), мікропроцесором у герметичному корпусі або окремо від нього у водозахисному корпусі, що знаходиться також в п'ятковій частині (каблуці), або встановлено з цифровим індикатором, кнопкою вмикання у водопилезахисному корпусі, що прикріплений на верхньому боці верхньої частини взуття. 2 Взуття за п.1, яке відрізняється тим, що у кожній правій І/або лівій підошві на дно порожнинної камери або глухого отвору встановлений міцний корпус, у якому знаходиться еластична герметична ємність, заповнена рідиною і з'єднана гнучким шлангом з вимірювальною шкалою або манометром, яка або який прикріплена (ий) на верхньому боці верхньої частини взуття 3. Взуття за пп.1, 2, яке відрізняється тим, що має в одній або обох взуттєвих устілках рядами упродовж всієї поверхні або тільки в п'ятковій чи тільки носковій частині опори ступні ноги (ніг), в отворах розташовані і прикріплені своїми пазами, заповнені рідиною еластичні ємності, які з'єднані між собою і з'єднані центральним гнучким шлангом з вимірювальною шкалою або манометром, яка (який) також закріплена (закріплений) на зовнішньому боці заготовки верхньої частини взуття. п'єзорезонансний (п'єзорезонансні) кристалічний Корисна модель належить до взуттєвої промисловості і може при носінні взуття використовуватися для виміру маси тіла користувача (маси тіла людини). 1(56) Патент США №4253254 кл А43 В 23/00, А43ВЗ/00от1981 года 2(56) Авторське свідоцтво СРСР №3585273 кл G01G3/16 (46) 23 01.86 Бюл №3 Відоме взуття, яке при носінні оберігає ступні а о < ID 4099 ніг від забруднення, ударів тощо, яке має заготовки верха, устілки, підошви з каблуком. А також відомі кишенькові ваги, з допомогою яких користувач може виміряти масу свого тіла, вони мають корпус з вантажною платформою, у якій розміщені п'єзокварцові елементи, електроди яких підключені до транзисторних збуджувачів і індикатора. Недоліком аналогу прототипу кишенькових ваг є значний розмір і маса, тому носити їх у кишені не завжди зручно (не завжди можливо) В основу корисної моделі покладено завдання, розширення функціональних можливостей взуття шляхом розміщення в них електронних або гідравлічних ваг, з допомогою яких користувач у будьякий час і в будь-якому місці може дізнатися про масу свого тіла. Розв'язання поставленої задачі досягається тим, що взуття з розташованими всередині електронними або гідравлічними вагами, яке має заготовки верха, устілки, підошви з каблуком; і кишенькові ваги, які мають корпус з вантажною платформою, у якій розміщені п'єзокварцові елементи, електроди яких підключені до транзисторних збуджувачів (возбудителей) і індикатора, відносно до корисної моделі, має у підошві (вах) взуття, асаме в каблуці, порожнинну камера (отвір) певної глибини будь якої форми (коло, квадрат, багатогранник тощо), в яку вставляється зверху до певного заглиблення кришка (пробка) певної конструкції (форми), яка складається із зовнішньої порожнинної частини, що має на стінках (ребрах жорсткості) пази, І внутрішньої частини, яка встановлюється у зовнішню, на стінках (ребрах жорсткості) якої є пази або виступи, на дно порожнинної камери (отвору) встановлюється певної форми герметичний корпус, верхня частина якого є еластичною (без ребер жорсткості), середня і нижня частини мають міцний корпус (каркас), у пазах якого встановлюється зверху вниз або поряд датчик ваги (навантаження), підключений до мікропроцесора; також є закріплений на зовнішньому боці заготовки верхньої частини взуття еодопилезахисний корпус, у якому встановлюються поєднані між собою цифровий індикатор і кнопка вмикання; при цьому є джерело живлення, яке забезпечує (здійснює) ПО електропроводах електоживлення між мікропроцесором, і цифровим індикатором, воно (джерело живлення) може встановлюватися разом з датчиком ваги (навантаження), мікропроцесором у герметичному корпусі, або незалежно (окремо) від нього у водозахисному корпусі, що знаходиться також в каблуці, або ж бути встановленим з цифровим індикатором, кнопкою вмикання у водопилезахисиому корпусі, що прикріплений на верхньому боці верхньої частини взуття. Взуття, яке відрізняється тим, що на дно порожнинної камери (отвору) встановлюється певної форми і розміру міцний корпус, у якому знаходиться також певної форми і розміру еластична герметична ємкість, заповнена рідиною і з'єднана гнучким шлангом з вимірювальною шкалою або манометром, яка (який) прикріплений на верхньому боці верхньої частини взуття. Взуття, яке відрізняється тим, що має в одній або обох взуттєвих устілках рядами упродовж всієї поверхні опори ступні ноги (ніг), або на певній відстані від п'яточної або носкової частини краю в отворах кріпляться своїми пазами заповнені рідиною еластичні ємкості, які поєднані між собою, І які з'єднані центральним гнучким шлангом з вимірювальною шкалою або манометром, яка (який) також закріплений на зовнішньому боці заготовки верхньої" частини взуття. Работа електронних або гідравлічних ваг пояснена кресленнями, де вказано. На фіг 1 розташування гідравлічних ваг у взутті; На фіг. 2 розташування гідравлічних ваг у зрізі взуття; На фіг. З, 12 розташування електронних вагу взутті; На фіг. 4 розташування електронних ваг у зрізі взуття; На фіг. 5, 6 кругла кришка; На фіг. 7,8 квадратна кришка; На фіг 9, 10, 11, 13, 14 розташування гідравлічних ваг в устілках взуттєвих; У взутті електронні ваги складаються з- 1. Каблук; 2. Зовнішня частина кришки (пробки); 2А. Внутрішня частина кришки (пробки); ЗА. Датчик ваги (навантажння); 6 Вмикач живлення (кнопка); 7. Мікропроцесор; 8 Джерело живлення, 10А. Електропровід; 11. Зворотня пружина; 5А. Цифровий Індикатор; П. Підошва взуття; В. Заготовка верхньої1 частини взуття; П1 Пази у пробці зовнішньої частини 2; В1. Виступи у внутрішній частині пробки 2А (кругла кришка); В2. Пази у внутрішній частини пробки 2А (квадратна кришка тощо); 12. Герметичний міцний корпус; 13. Водопилезахисний корпус, 15. Водозахисний корпус; 16. Порожнина камера (отвір) в каблуці 1. У взутті гідравлічні ваги складаються з: 1 Каблук; 2 Зовнішня частина кришки (пробки); 2А. Внутрішня частина кришки (пробки), 3 Еластична ємкість, заповнена рідиною; 5. Вимірювальна шкала або манометр, 10 Центральний гнучкий шланг; 11. Зворотня пружина; П Підошва взуття; В. Заготовка верхньої' частини взуття; П1. Пази у пробці зовнішньої частині 2; В1. Виступи у внутрішній частині пробки 2А (кругла кришка); В2. Пази у внутрішній частині пробки 2А (квадратна кришка тощо), 14. Міцний корпус; 16. Порожнина камера (отвір) в каблуці 1 У взуттєвих устілках(ки) гідравлічні ваги складаються з' 9. Устілки взуття; 3. Еластичні ємкості, заповнені рідиною; 4. З'єднувальні капіляри, 5. Вимірювальна шкала або манометр, 10. Центральний гнучкий шланг Електронні ваги можуть знаходитися у правій і лівій підошвах взуття, або в одній із них. І розташовані (маються) У підошві П, а саме в каблуці 1, як показание на (фіг. З, 4) є порожнинна камера певної глибини 16 будь-якої форми або глухий отвір, який має дно (коло, квадрат, багатограник тощо). На порожнинну камеру 16 зверху до певного заглиблення встановлюється кришка (пробка) будь-якої конструкції 2, 2а, наприклад. Кругла кришка (пробка), яка складається із зовнішньої порожнинної частини 2, що має на стінках (ребрах жорсткості) пази П1, і внутрішньої частини4099 2A яка вставляється у зовнішню 2 і яка має на стінках (ребрах жорсткості) виступи В1. Між собою частини, 2, 2А з'єднані зворотньою пружинною 11, як показано на (фіг. 5, 6), або квадратна кришка тощо (пробка), яка складається із зовнішньої порожнинної частини 2 що має на стінках (ребра жорсткості) пази П І , І внутрішньої частини 2А яка вставляється у зовнішню 2 і яка має на стінках (ребрах жорсткості) пази В2 Між собою частини, 2, 2А з'єднані зворотньою пружинною 11, як показано на (фіг. 7, 8). На дно порожнинної камери 16 (отвору) встановлюється певної форми герметичний корпус 12, (як показано на фіг З, 4) верхня частина якого еластична (без ребер жорсткості), і виконана з гумового матеріалу, латексу або еластичної гнучкої плівки, наприклад, поліетиленової. Середня і нижня частина герметичного корпусу 12 має міцну основу (каркас), у пазах якого встановлюються зверху вниз або поряд один з одним датчик ваги (навантаженя) ЗА, з'єднаний з мікропроцесором 7 Мікропоцесор з'єднаний з електропроводами 10А, які по внутрішній частині каблука виходять по внутрішньому або зовнішньому боці заготовки верхньої частини взуття (В), і з'єднані з цифровим індикатором 5А, який через вмикач - кнопку 6 з'єднаний з джерелом живлення 8. Цифровий індикатор 5А і вмикач - кнопка 6 розташовані у водопилезахисному корпусі 13, який кріпиться на зовнішньому боці заготовки верхньої частини взуття (В), наприклад, у карманчику збоку, як показано на фіг. 3. При цьому джерело живлення 8 може встановлюватися разом з датчиком ваги ЗА мікропроцесором 7 у герметичному корпусі 12, як показано на (фіг. З, 4) або незалежно (окремо) від нього у водозахисному корпусі 15 що знаходиться також в каблуці 1, як показано на (фіг. 12), або ж бути встановленим з цифровим індикатором 5А, кнопкою вмикання 6 у водопилезахисному корпусі 13 (як показано на фіг 3.) Принцип роботи електронних ваг Кришка 2, 2А (пробка) знімається з порожнинної камери (отвору) 16. Кругла кришка: із зовнішньої частини 2 як показано на (фіг. 6) користувач висовує на певну відстань внутрішню частину 2А, обертає її по осі, і встановлює (фіксує) виступи В1 частини 2А у пазах П1 (заглибинах) частини 2. Пружина 11 утримує фіксований стан частин, як показано на фіг. 5; Квадратна (багатокутна то що) кришка, діє за таким же принципом тільки під час обертання по осі пази П1 зовнішньої частини 2 фіксуються у пазах В2 внутрішньої частини 2А, як показано на (фіг. 7,8). Збільшену щодо висоти кришку 2, 2А (пробку) користувач встановлює у порожнинну камеру 16, як показано на (фіг 3), і одягає взуття. Після вмикання кнопки 6, яка знаходиться у водопилезахисному корпусі 13 як показано на (фіг. 3) джерело живленя S по проводах 10А подає електроенергію в електричну схему мікропроцесора 7, і на табло (шкалу) цифрового індикатора 5А, що приводить електронні ваги у дію.(до дії) Якщо електронні ваги разташовані лише в одній підошві, а саме в каблуці взуття 1, то користу вач підіймає "вільну" ногу, другою стаючи на п'ятку. Якщо електронні ваги знаходяться в обох каблуках взуття, то користувач стає обома ногами на п'яти. Маса тіла користувача, діючи на кришку (пробку) 2, 2А удавлює (утискує) її у порожнинну камеру 16 (отвір) Частини 2, 2А кришки (пробки), діють на росташованний у герметичному корпусі 12 датчик, ваги (навантаження) ЗА, що має у верхній частині свого корпуса механічний вузол (механізм), в нижній або середній частині свого порпусу пружний п'єзокварцовий (п'єзрезонансний) кришталевий елемент. Механічний вузол (механізм) при тиску на ньогу зверху змінює свій стан, який миттєво діє на п'єзокварцовий (п'єзорезонанснии) елемент, який змінює свої частотні характеристики що посилаються на мікропроцесор 7, де перетворюються у цифрову інформацію і по проводах 10А поступають на табло цифрового індикатора 5А, що показує користувачу масу його тіла. 1 Якщо електронні ваги встановлені в обох каблуках взуття 1. То використувач сумує показання цифрових індикаторів 5А із взуття на лівій та правій нозі Мікропроцесор 7 зберігає показання ваг на цифровому індикаторі 5А протягом певного часу. Після "зняття" показань з табла індикатора 5А користувач повертає кришку 2, 2А (пробку) у первинну позицію, щоб вона не заважала при ходьбі, як показано фіг. 4 і вимикає кнопку 6. Гідравлічні ваги можуть знаходитися у правій і лівій підошвах взуття, або в одній із них. І розташовані (містяться:) У ПІДОШВІ П, а саме в каблуці 1, як показано на (фіг. 1, 2), с порожнинна камера певної глибини 16 будь-якої форми або глухий отвір, який має дно (коло, квадрат, багатограгнник тощо). На порожнинну камеру 16 зверху до певного заглиблення встановлюється кришка (пробка) будь-якої конструкції'2, 2а, наприклад Кругла кришка (пробка), яка складається із зовнішньої порожнинної частини 2 що має на стінках (ребрах жорсткості) пази П1, і внутрішньої частини 2А яка вставляється у зовнішню частину 2 і яка має на стінках (ребрах жорсткості) виступи В1. Між собою частини, 2, 2А з'єднані зворотньою пружиною 11, як показано на (фіг. 5, 6), або квадратна кришка тоща (пробка), яка складається Із зовнішньої порожнинної' частини 2 що має на стінках (ребра жорсткості) пази ГИ, і внутрішньої частини 2А, яка вставляється у зовнішню 2 і яка має на стінках (ребрах жорсткості) пази В2. Між собою частини, 2, 2А з'єднані зворотньою пружиною 11, як показано на (фіг 7, 8 ) На дно порожнинної камери 16 (отвору) встановлюється певної форми і розміру міцний корпус 14, як показ на (фіг. 1, 2) у якому знаходиться також певної форми і розміру еластична герметична ємкість 3, виконана з латексу, або якого-небудь еластичного матеріалу Ємкість 3 заповнена рідиною (маслом, антифризом тощо). До ємкості З приєднаний центральний гнучкий шланг 10, який з середини каблука 1 виходить також на зовнішню частину верха заготовки взуття (В) і приєднаний до вимірювальної шкали 5, як показано (на фіг. 1) або манометра. Вимірювальна шкала 5 або маномерт також закріплюється на зовнішньому боці 4099 верха заготовки взуття В. Принцип роботи гідравлічних ваг Кришка 2, 2А (пробка) знімається з порожнинної камери (отвору). 16 Кругла кришка: із зовнішньої частини 2, як показано на (фіг. 6), користувач висовує на певну відстань внутрішню частину 2А, обертає її по осі, і встановлює (фіксує) виступи В1 частини 2А у пазах П1 (заглибинах) частини 2. Пружина 11 утримує фіксований стан частин, як показано на фіг 5; Квадратна (багатокутна) кришка діє за таким же принципом тільки під час обертання по осі, пази ПІ зовнішньої частини 2 фіксуються у пазах В2 внутрішньої частини 2А, як показано на (фіг 7, 8 ) . Збільшену щодо висоти кришку 2, 2А (пробку) користувач встановлює у порожнинну камеру 16, як показано на (фіг 2 ) , і одягає взуття. Якщо гідравлічні ваги знаходяться (розташовані) лише в одній підошві, а саме в каблуці взуття 1, то користувач підіймає "вільну" ногу, другою стаючи на п'ятку. Якщо гідравлічні ваги знаходяться в обох каблуках взуття, то користувач стає обома ногами на п'яти. Маса тіла користувача, діючи на кришку (пробку) 2, 2А удавлює (утискує) її у порожнинну камеру 16 (отвір) Частини кришки 2, 2А (пробки), діють на еластичну ємкість 3 яка розташована в міцному корпусі 14 і під натиском стискує її' Тиск рідини збільшується і по центральному гнучкому шлангу 10 передається вимірювальній шкалі 5 (манометру), як показано на (фіг. 1). У вимірювальній шкалі 5 знаходиться об'єм повітря (на кінці шкали). Користувач тисне на кришку 2, 2А (пробку), та в свою чергу-на еластичну ємкість 3, під тиском рідини об'єм повітря починає 8 стискуватися, рідина заповнює вимірювальну шкалу 5, вказуючи цим користувачу масу його тіла. Якщо замість вимірювальної шкали встановлюється манометр, то по описаному вище принципу дії' під впливом тиску вимірювальна стрілка на шкалі манометра (показання) відхиляється. Розташування гідравлічних ваг у взуттєвих устілках (устілці) На певній відстані від краю п'яткової або носкової частини устілки 9 у отворах встановлюються і кріпляться своїми пазами як показано на (фіг. 14) еластичні ємкості 3, як показано на фіг. 9, фіг. 11, фіг. 13. Або ємкості 3 встановлюються уздовж всієї поверхні опори ступні в устілках(ці) 9 декількома рядами, як показано на фіг. 10. Ємкості 3 виконані (виготовлені) із вищеназваного матеріалу заповнені вищезгаданою рідиною і з'єднані між собою з'єднувальними капілярами 4. Ємкості 3 також приєднані центральним гнучким шлангом 10 до вимірювальної шкали 5, як показано на фіг.9, фіг. 10, фіг. 11 фіг. 13, або манометра Вимірювальна шкала 5 або манометр також закріплюється на зовнішньому боці верха заготовки взуття В. Принцип роботи гідравлічних ваг в устілкці (ках) взуття Користувач стає на устілку 9 (устілки) і переносить масу свого тіла на розташування (місце) встановлених ємкостей 3 Гідравлічні ваги за названим вище принципом "видають" показання на вимірювальну шкалу 5 або манометр, при кожному кроці користувача повністю або частково "вказуючи" йому на масу його тіла. Це залежить від розташування ємкостей. анг.2 (a Фіг. З ФІГ. 4 10 4099 2A ФІГ. 6 •PA в,ФІГ 8 10 Фіг. 9 Фгг. 11 Фіг. 10 Фіг. 12 to Фіг. 14 Фи. 13 Комп'ютерна верстка М Клюкін Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуально"! власності, вуя Урицького, 45 м Киш, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Кмв-42, 01601
