Роздвоювач насіння в насіннєпроводі

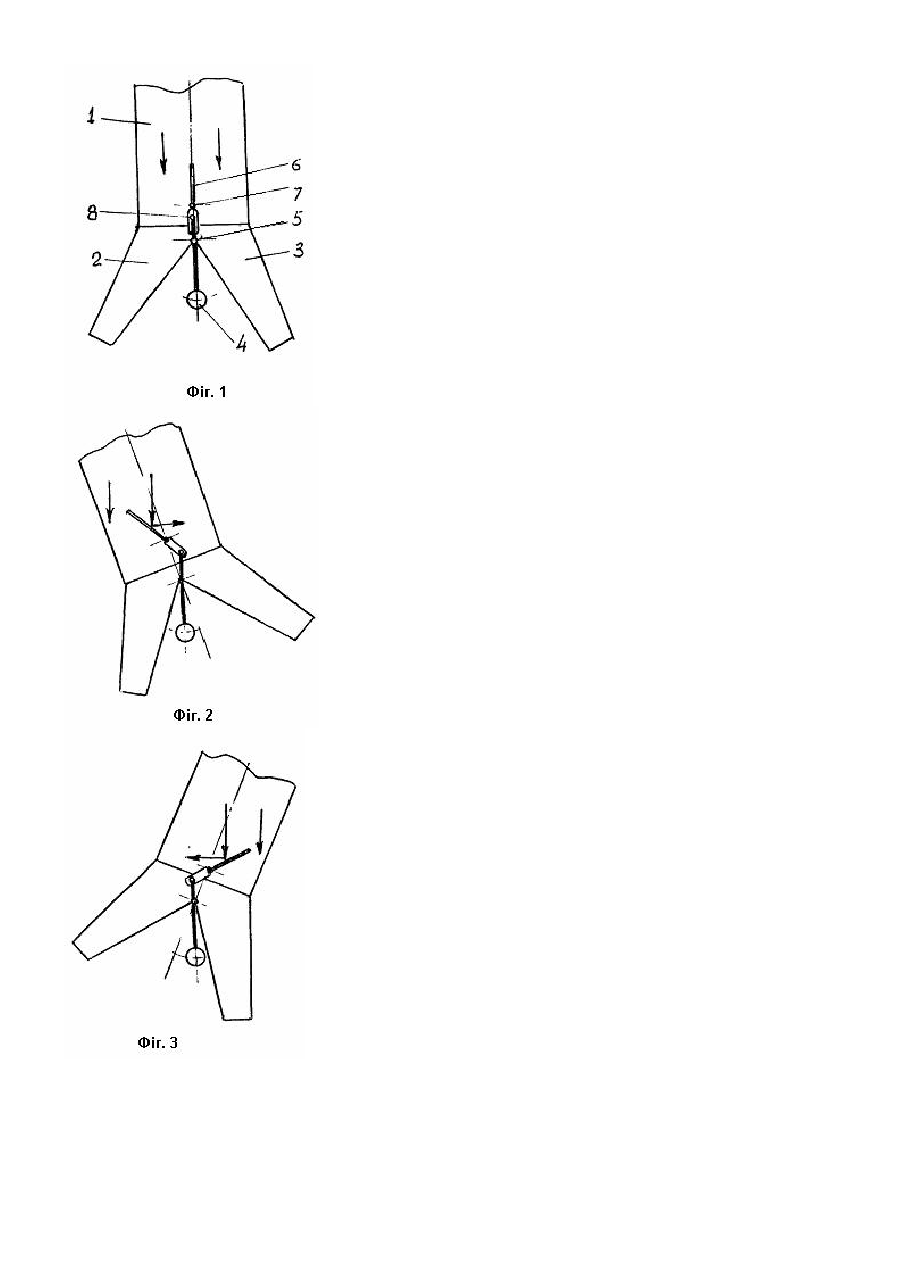

Корисна модель роздвоювача насіння в насіннєпроводі відноситься до сільгоспмашинобудування і може використовува тися в сільськогосподарському виробництві. Відомі роздвоювачі насіння в насіннєпроводі, такі як у вузькорядній сівалці СЗУ-3,6, мають на нижньому кінці насіннєпроводу два р укави, в які розподіляється насіння, що р ухається від дозатора під дією гравітаційної сили. Однак, при відхиленні сівалки в той або інший бік, наприклад, при роботі сівалки на схилових землях, або попаданні одного з опорних коліс у канаву, розподіл насіння таким роздвоювачем погіршується і в посівні рядки попадає різна кількість насіння. При цьому в одному рядку буде загущений висів, а в іншому - зріджений, що в подальшому погіршує умови розвитку рослин. Такий розподіл насіння не відповідає агротехнічним вимогам процесу посіву і приводить до зменшення врожайності при вирощуванні зернових, зернобобових, круп'яних та трав'яних культур. Найближчим аналогом (прототипом) є роздвоювач насіння в насіннєпроводі [А.с. СРСР 406500, МПК А01С7/20], який має на нижньому кінці насіннєпроводу два рукави, маятник з відбивною пластиною. У прототипу відбивна пластина встановлена горизонтально та жорстко закріплена до маятника. При роботі сівалки на схилових землях, а також при попаданні одного із опорних коліс в канаву горизонтальне положення сівалки порушується, а маятник з відбивною горизонтальною пластиною займає вертикальне положення. Відбивна пластина при цьому розташовується в деякій мірі ближче до вищерозташованого боку вн утрішньої поверхні насіннєпроводу. В цей же час, так як насіння рухається під дією гравітаційної сили вертикально вниз, а насіннєпровід знаходиться спільно з сівалкою в деякій мірі відхиленим від вертикалі, то потік насіння буде в основному концентруватись під нижче розташованим боком внутрішньої поверхні насіннєпроводу і практично на відбивну пластину не буде попадати, так як вона в цей час знаходиться в протилежному боці від основного потоку насіння. Тому основна частина насіння без перешкоди буде попадати в один із рукавів роздвоювача. За задумом автора винаходу, що є прототипом, насіння в насіннєпроводі повинно рухатись не вертикально вниз, а паралельно стінкам насіннєпроводу рівномірно розподіляючись по всьому внутрішньому поперечному перетину його, що природно неможливо. Отже, недолік по зменшенню нерівномірності розподілу насіння по обох р укавах роздвоювача насіння за допомогою конструктивного вирішення відповідно до прототипу задовільно не вирішується, що супроводжується нерівномірним розподілом насіння по площі живлення, а в подальшому в погіршенні умов пророщування, розвитку рослин і в кінцевому підсумку зменшенням врожайності. Задача корисної моделі є роздвоювач насіння в насіннєпроводі, в якому завдяки новому технічному рішенню його конструкції досягається можливість покращення розподілу насіння в обох рукавах роздвоювача насіння в насіннєпроводі. Вирішення цієї задачі полягає в тому, що відбивна пластина має інше розташування та відхиляється в протилежний бік ніж у прототипу. Задача вирішується завдяки тому, що роздвоювач насіння в насіннєпроводі має два рукави і маятник з відбивною пластиною над ним, який відрізняється тим, що відбивна пластина встановлена вертикально на горизонтальній повздовжній осі, що кріпиться до насіннєпроводу, а нижній край має кулісне з'єднання з верхньою частиною маятника. Таке конструктивне вирішення дозволяє забезпечити рівномірність розподілу насіння в насіннєпроводі при роботі сівалки як на рівному рельєфі поля, так і на схилових ділянках. При роботі на горизонтально рівній поверхні поля маятник, діючи через кулісне з'єднання постійно утримує відбивну пластину в вертикальному положенні і при цьому насіння розподіляється в обидва рукави порівну. Якщо зустрічаються ділянки поля зі схиленою поверхнею, насіннєпровід спільно з сівалкою відхиляється від вертикального положення в бік, а маятник залишається в вертикальному положенні, діючи через кулісне з'єднання на пластину, яка встановлена на осі, що кріпиться до насіннєпроводу, і відповідно відхиляється спільно з насіннєпроводом в бік напрямку схилу поверхні поля. Потік насіння також концентрується під цим боком в насіннєпроводі. Таким чином відбивна пластина цей потік буде розподіляти на дві частини, одна із яких безпосередньо попадає в рукав розподілювача, який розташовується нижче по схилу, а інша частина насіння відбивається від площини нахиленої пластини і скеровувається в інший рукав розподілювача. Отже, використовуючи запропонований пристрій досягається вирішення задачі по підвищенню якості розподілу насіння в насіннєпроводі на дві рівні половини при зміні умов роботи сівалки. Приклад запропонованої корисної моделі роздвоювача насіння в насіннєпроводі показано на кресленні, де на Фіг.1 показано принципіальне схематичне зображення роздвоювача насіння в насіннєпроводі, коли відсутнє відхилення насіннєпроводу. На Фіг.2 і 3 наведено принцип роботи роздвоювача насіння в насіннєпроводі, коли він відхиляється від вертикального положення в один чи інший бік спільно з сівалкою. Роздвоювач насіння в насіннєпроводі 1 має два рукави - лівий 2 і правий 3, маятник 4 на осі 5, відбивну пластину 6, встановлену на осі 7, яка закріплена на насіннєпроводі. Знизу відбивна пластина 6 має кулісне з'єднання 8 з верхньою частиною маятника. Робота запропонованої корисної моделі роздвоювача насіння в насіннєпроводі здійснюється таким чином. Якщо сівалка працює на рівній горизонтальній поверхні поля маятник 4 через кулісне з'єднання 8 підтримує відбивну пластину 6 в вертикальному положенні. При цьому насіння, що рухається в насіннєпроводі 1, не маючи ніяких перешкод розподіляється по всьому внутрішньому перетину насіннєпроводу і роздвоюється відбивною пластиною 6, яка встановлена вертикально посередині насіннєпроводу, на дві рівні половини та попадає в обидва рукава (лівий 2 і правий 3). Якщо ж сівалка працює на полі, поверхня якого має схил, то насіннєпровід спільно з сівалкою відхиляється наліво (Фіг.2) або направо (Фіг.3), а так як насіння від дозатора рухається під дією гравітаційної сили, то воно падає вертикально вниз і основний потік його концентрується під боком насіннєпроводу 1, що розташовується вниз по схилу. При цьому залишаючись в вертикальному положенні маятник 4 через кулісне з'єднання 8 діє на відбивну пластину 6, вісь 7 якої закріплена на насіннєпроводі 1, і вона одночасно відхиляється в бік схилу, займаючи положення відповідно крутизні схилу. Чим більша крутизна схилу, тим на більший кут відхиляється насіннєпровід, а відповідно і більша концентрація насіння буде спостерігатися під стінкою насіннєпроводу 1. При цьому відбивна пластина 6 також буде максимально відхилятися в бік схилу розташовуючись посередині сконцентрованого потоку насіння, розподіляючи його на дві частини. Таким чином при роботі сівалки, як на рівній горизонтальній поверхні поля, так і на ділянках схилових земель, при використанні запропонованого роздвоювача насіння і насіннєпровода, забезпечується однакова норма висіву насіння в обох рукавах роздвоювача насіння, що сприяє підвищенню якості посівних робіт.
