Спосіб виготовлення кріпильних нарізних виробів з маловуглецевої сталі

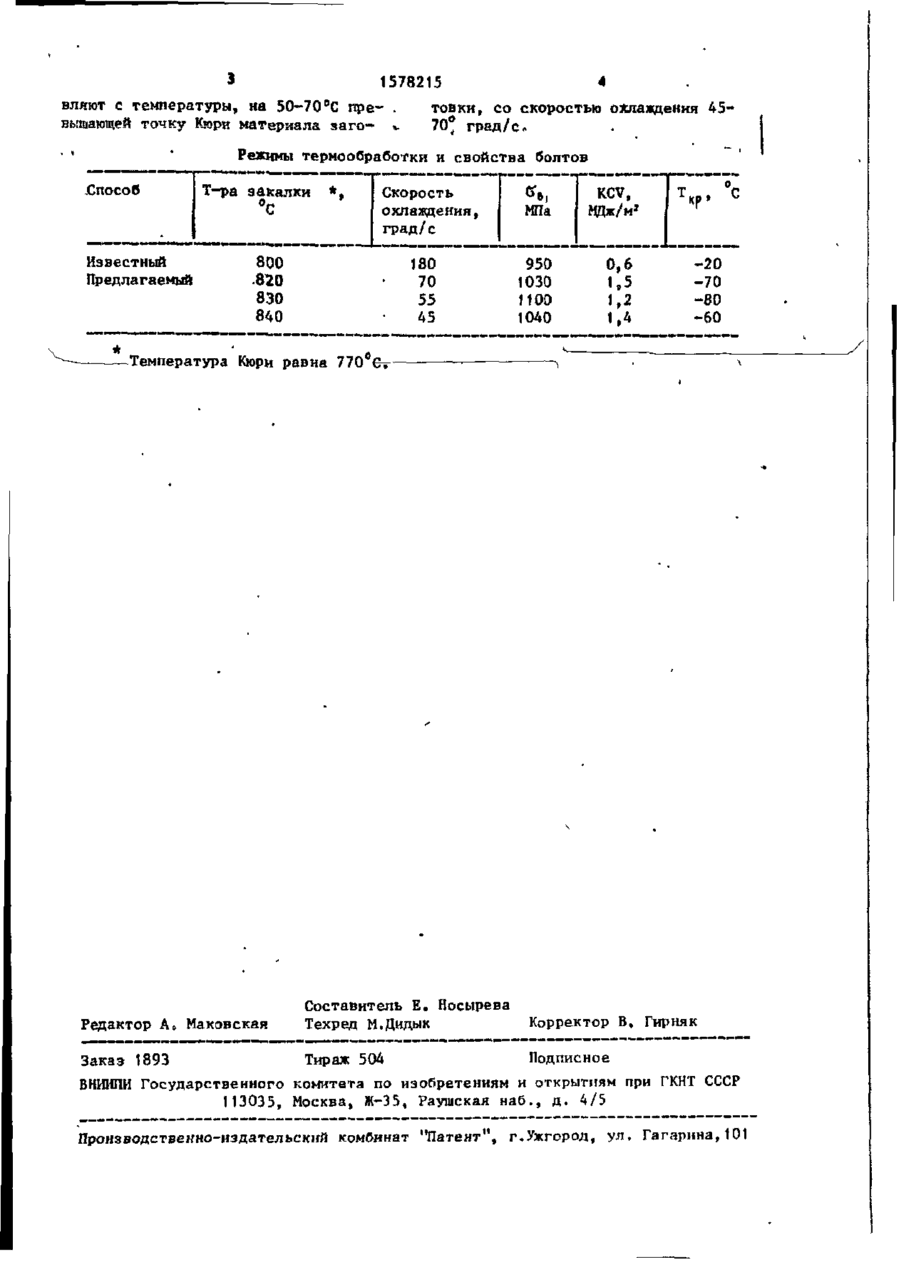

Изобретение относится к машино строению, в частности к способам и з готовления высокопрочных крепежных изделий, преимущественно резьбовых элементов: болтов, г а е к , шпилек. Цель изобретения - повышение в я з к о с ти, хладостойкости и прочности крепежных изделий из малоуглеродистых с т а лей , из готовленных из за готовок с исходной структурой, состоящей из феррита и пластинчатого перлита„ З а г о товки из малоуглеродистой стали з а к а ливают с температуры, на 50-70 С превышающей точку Кюри, со скоростью 4 5 - 7 0 с С / с , проводят холодное сформирование резьбы и отпуск о 1 т а б л . (П Изобретение относится к машиностроению, в частности к способам изготовления высокопрочных крепежных изделий, преимущественно резьбовых элементов - болтов, гаек, шпилек. Цель изобретения - повышение вязкости, хладостойкости и прочности крепежных изделий из малоуглеродистых сталей, изготовленных из заготовок с исходной структурой, состоящей из феррита и пластинчатого пеолита. Способ заключается в следующем. Заготовки из малоуглеродистой с т а ли закаливают с температуры, на 5070°С превышающей точки Кюри, со скоростью охлаждения 45-70 град/с проводят холодное формирование резьбы и отпускают,, П р и м е р . Изготавливали болты М12 из стали 20 по известному и предложенному способам. Термообработку заготовок,проводили по режимам, при веденным в таблице, после чего проводили холодное формирование резьбы и отпуск при 300°С 40 мин. Как следует из таблицы, предложенный способ обеспечивает повышение вязкости, хладостойкости и прочности крепежных изделий„ ел Ф о р м у л а 00 и з о б р е т е н и я Способ изготовления крепежных резьбовых изделий из малоуглеродистых сталей, включающий закалку заготовок из межкритического интервала температур А с , - А с 5 , холодное формирование резьбы и отпуск, о т л к ч аю щ и й с я тем, ч т о , с целью повышения вязкости, хладостойкости и прочности крепежных изделий, изготовленных из заготовок с исходной структурой, состоящей из феррита и плас-1 тинчатого перлита, закалку осущест- З 1578215 влягот с температуры, на 5О-7О°С пре- . товки, со скоростью охлаждения 45выиающей точку Кюри материала заго- *. 70* град/сРежимы термообработки и свойства болтов Способ Известный Предлагаемый Т-ра эакалки *, Скорость охлаждения, град/с 800 820 830 840 * 180 70 55 45 7П°п KCV, ЦЦж/м* МЛа 950 0,6 1,5 1030 J100 1040 М -20 -70 -80 -60 • Редактор Ао Маковская Составитель Е, Носырева Техред М.Дидык Корректор В» Гирняк Заказ 1893 Тираж 504 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
