Апарат для вирощування мікроорганізмів
Формула / Реферат
Апарат для вирощування мікроорганізмів, що складається із реактора, барботажного аераційного пристрою, охолоджувальної сорочки, патрубків підведення живлення і відведення культурального середовища та витяжної труби, який відрізняється тим, що нижня горизонтальна частина повітроводу виконана у вигляді ежекційного пристрою, камера розрідження якого з'єднана з циркуляційною трубою, врізаною в реактор на висоті набухлого газорідинного шару культурального середовища.
Текст

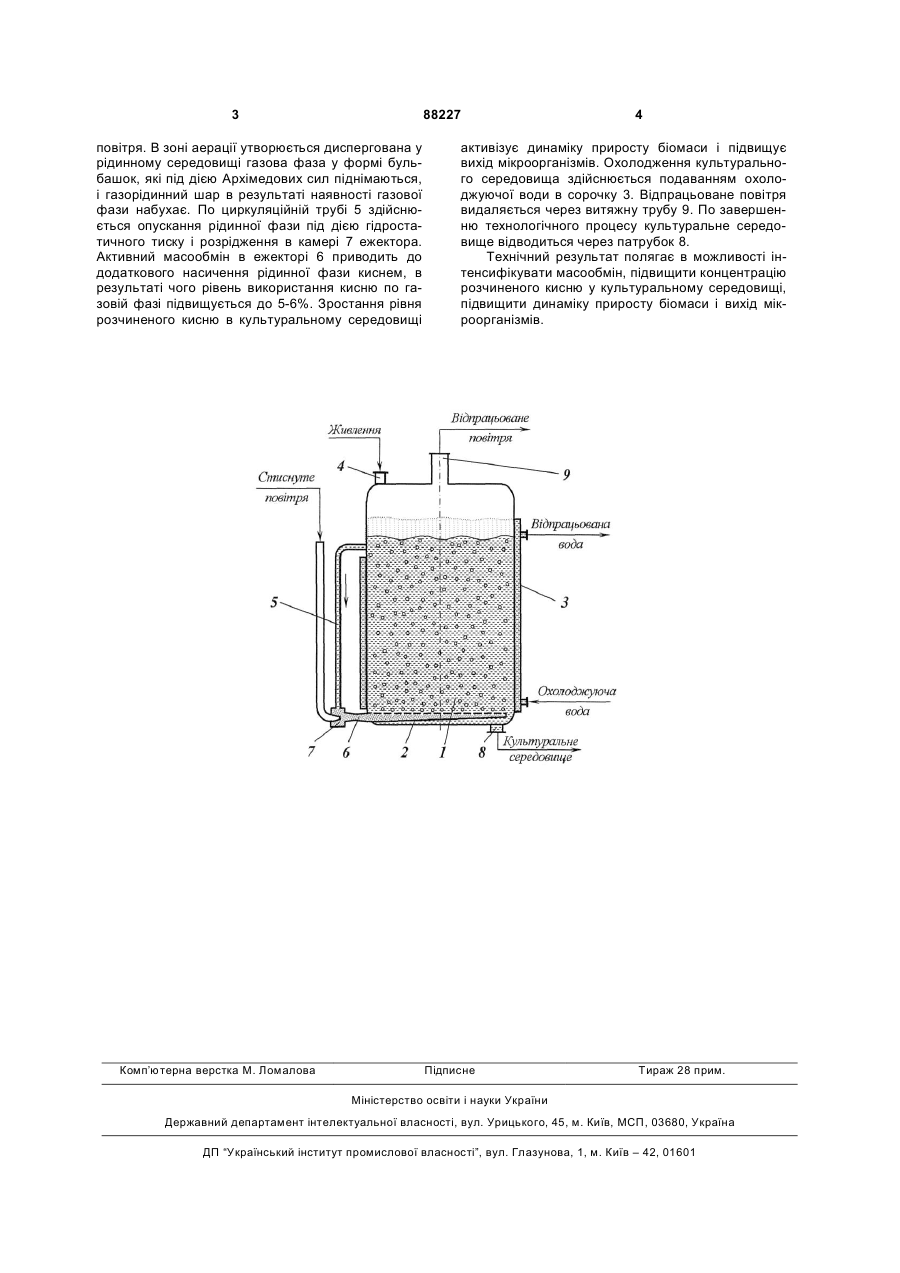

Апарат для вирощування мікроорганізмів, що складається із реактора, барботажного аераційного пристрою, охолоджувальної сорочки, патрубків підведення живлення і відведення культурального середовища та витяжної труби, який відрізняється тим, що нижня горизонтальна частина повітроводу виконана у вигляді ежекційного пристрою, камера розрідження якого з'єднана з циркуляційною трубою, врізаною в реактор на висоті набухлого газорідинного шару культурального середовища. (19) (21) a200801612 (22) 07.02.2008 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) ПІДДУБНИЙ ВОЛОДИМИР АНТОНОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ (56) SU 334241 A 30.03.1972 RU 2031733 C1 10.04.1995 UA 21066 U 15.02.2007 SU 326873 A 05.07.1973 SU 1024497 A 23.06.1983 SU 184228 A 21.07.1966 3 88227 повітря. В зоні аерації утворюється диспергована у рідинному середовищі газова фаза у формі бульбашок, які під дією Архімедових сил піднімаються, і газорідинний шар в результаті наявності газової фази набухає. По циркуляційній трубі 5 здійснюється опускання рідинної фази під дією гідростатичного тиску і розрідження в камері 7 ежектора. Активний масообмін в ежекторі 6 приводить до додаткового насичення рідинної фази киснем, в результаті чого рівень використання кисню по газовій фазі підвищується до 5-6%. Зростання рівня розчиненого кисню в культуральному середовищі Комп’ютерна верстка М. Ломалова 4 активізує динаміку приросту біомаси і підвищує вихід мікроорганізмів. Охолодження культурального середовища здійснюється подаванням охолоджуючої води в сорочку 3. Відпрацьоване повітря видаляється через витяжну трубу 9. По завершенню технологічного процесу культуральне середовище відводиться через патрубок 8. Технічний результат полягає в можливості інтенсифікувати масообмін, підвищити концентрацію розчиненого кисню у культуральному середовищі, підвищити динаміку приросту біомаси і вихід мікроорганізмів. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for cultivation of microorganisms
Автори англійськоюPiddubnyi Volodymyr Antonovych
Назва патенту російськоюАппарат для выращивания микроорганизмов
Автори російськоюПоддубный Владимир Антонович
МПК / Мітки
МПК: C12M 1/02
Мітки: мікроорганізмів, вирощування, апарат
