Механізм управління коробкою передач
Номер патенту: 7738
Опубліковано: 26.12.1995
Автори: Могилевський Олександр Лазаревич, Кожушко Дмитро Ігнатович, Юрченко Олександр Володимирович, Русанов Іван Іванович, Кузьмінов Вадим Георгійович
Формула / Реферат
Механизм управления коробкой передач преимущественно сельскохозяйственных машин, содержащий рычаг управления с вилкой, шарнирно соединенный посредством вилки с валом переключения для его перемещения, систему тяг и рычагов, посредством которой рычаг переключения передач связан с штоком коробки передач для его поворота и осевого перемещения, отличающийся тем, что, с целью упрощения конструкции, система тяг и рычагов выполнена в виде двуплечего рычага Г-образной формы, установленного на оси, закрепленной на раме, и пальца, шарнирно соединенного с вилкой рычага управления, при этом одно плечо двуплечего рычага снабжено сферическим шарниром, в котором свободно размещен палец, а другое - связано с системой тяг и рычагов.
Текст

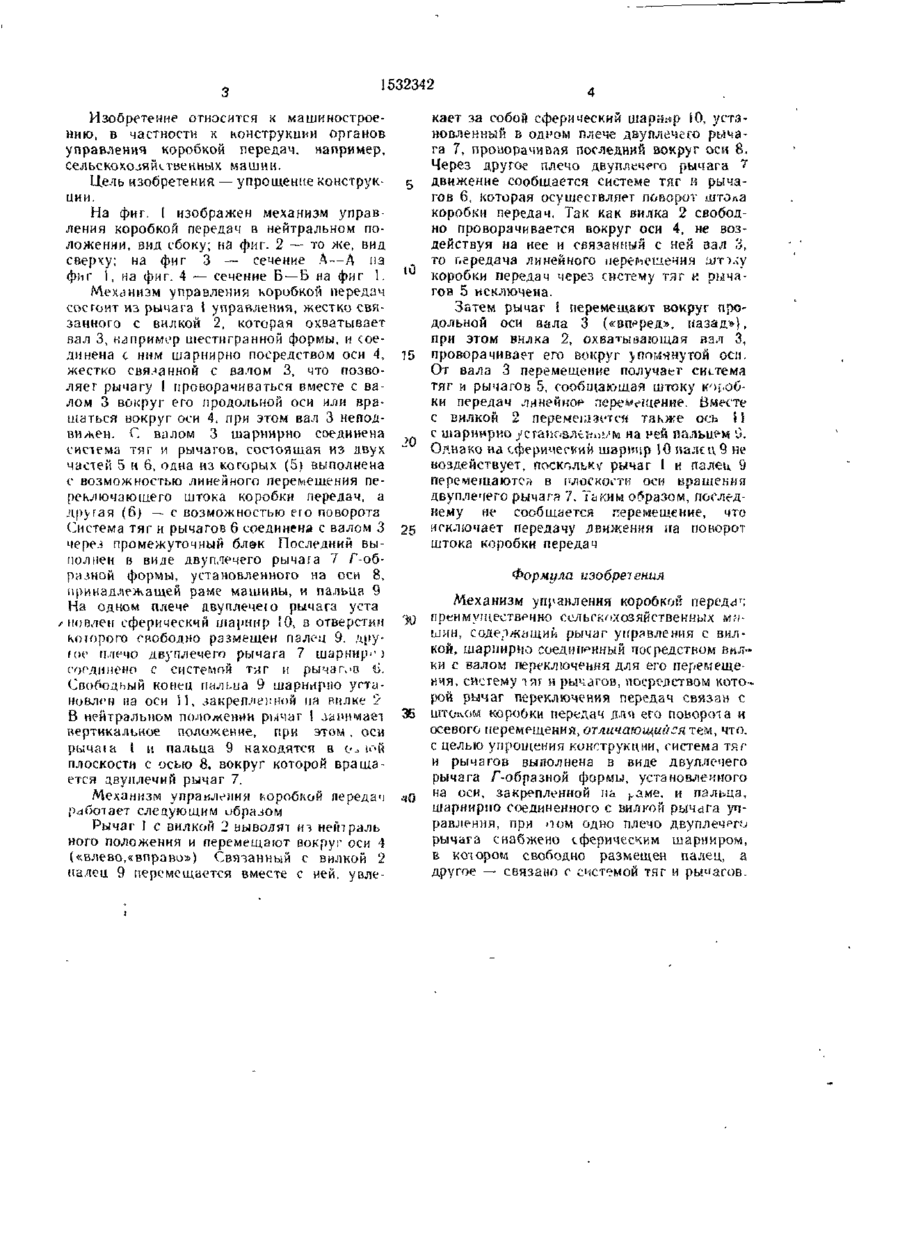

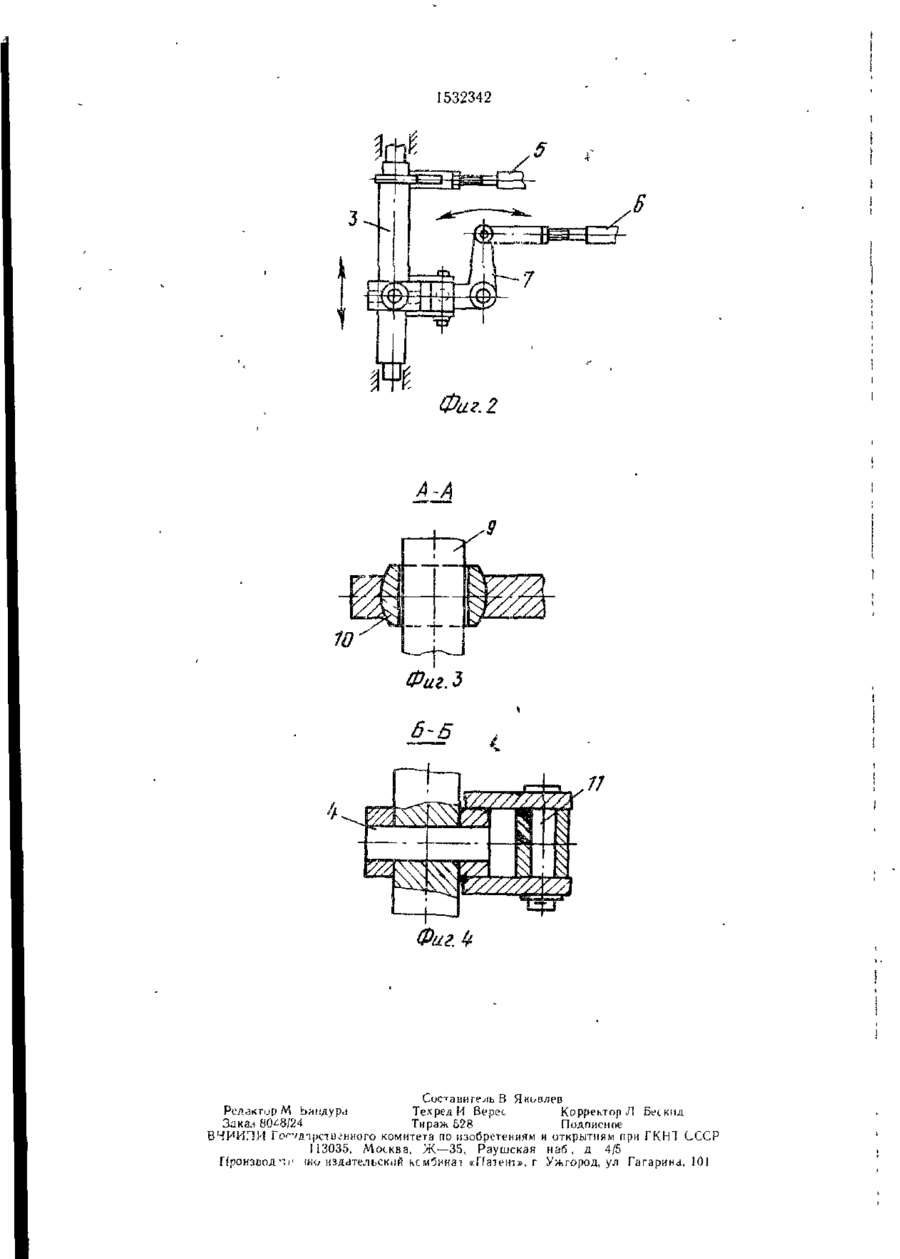

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)4 В 60 К 20/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОГННі-ТИЙМ ПРИ ГНИ Г СССГ И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (22) 2І 12 87 (46) .30 і 2 89 Бюл № 48 (72) И И Русанов, Д И Кожушко А Л МОЇ ижевский, А В Юрчеико и В I Кузьминоц (53) 629 118 (088 8) (56) Комбайн самоходный зерноуборочный «Дон 150(Ь (вписаны, ч инструкция по зкс нлуатации ПО «гРскгсельмаш*, і482, с 186 рис 120 (54) МЕХАНИЗМ УПРАВЛЕНИЯ КОРОБKUI1 ПГРЕДАЧ (57) И-іобретение относится к MditiNHotiрое нию, в частности к конструкции органов управления коробкой передач, например, сельскохозяйственных машин Цель и зоб ре.ения - упрощение конструкции Me \о6ки передач линейное перемещение. Вместе с вилкой 2 перемешается также ось П с шарнирно /сгановл'сьиь'м на ней пальцем 0. Однако на сферический шарнир 10 палец 9 не воздействует, поскольку рычаг I и палеи 9 перемещаются в плоскости оси вращения двуплечего рычага 7. ТІЇ ким образом, последнему не сообщается перемещение, что 25 исключает передачу движения на поворот штока коробки передач Формула изобретения Механизм управления коробкой передач 30 преимущественно сельскохозяйственных миыин, содержащий рычаг управления с вилкой, шарнирно соединенный посредством вилки с валом переключения для его перемещения, систему чят и рычагов, посредством которой рычаг переключения передач связан с Ж штоком коробки передач лли его поворота и осевого перемещения, отличающийся тем, что. с целью упрощения конструкции, система тяг и рычагов выполнена в виде двуплечего рычага Лобразной формы, установленного ^0 на оси, закрепленной иь ь аме. и пальца, шарнирно соединенного с вилкой рычага управления, при пом одно плечо двуплечего рычага снабжено сферическим шарниром, в кочором свободно размещен палец, а другое — связано с системой тяг и рычагов. 532342 В Яковлев РелакгорМ ЬаіідуР'і Техред И Верес Корректор Л Бескид Зака.н 80^8/24 Тираж 528 Подписное ВЧИИГЇИ Го^/д-ірсіізгнного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб, д 4/5 Произвол") 1 шо издательский ксмб^нат «Патент», г Ужгород, ул Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of control of gearbox
Автори англійськоюRusanov Ivan Ivanovych, Kozhushko Dmytro Ihnatovych, Mohylevskyi Oleksandr Lazarevych, Yurchenko Oleksandr Volodymyrovych, Kuzminov Vadym Heorhiiovych
Назва патенту російськоюМеханизм управления коробкой передач
Автори російськоюРусанов Иван Иванович, Кожушко Дмитрий Игнатьевич, Могилевский Александр Лазаревич, Юрченко Александр Владимирович, Кузьминов Вадим Георгиевич
МПК / Мітки
МПК: B60K 20/00
Мітки: коробкою, передач, механізм, управління
Код посилання
