Стопорна секторна збірна гайка
Формула / Реферат

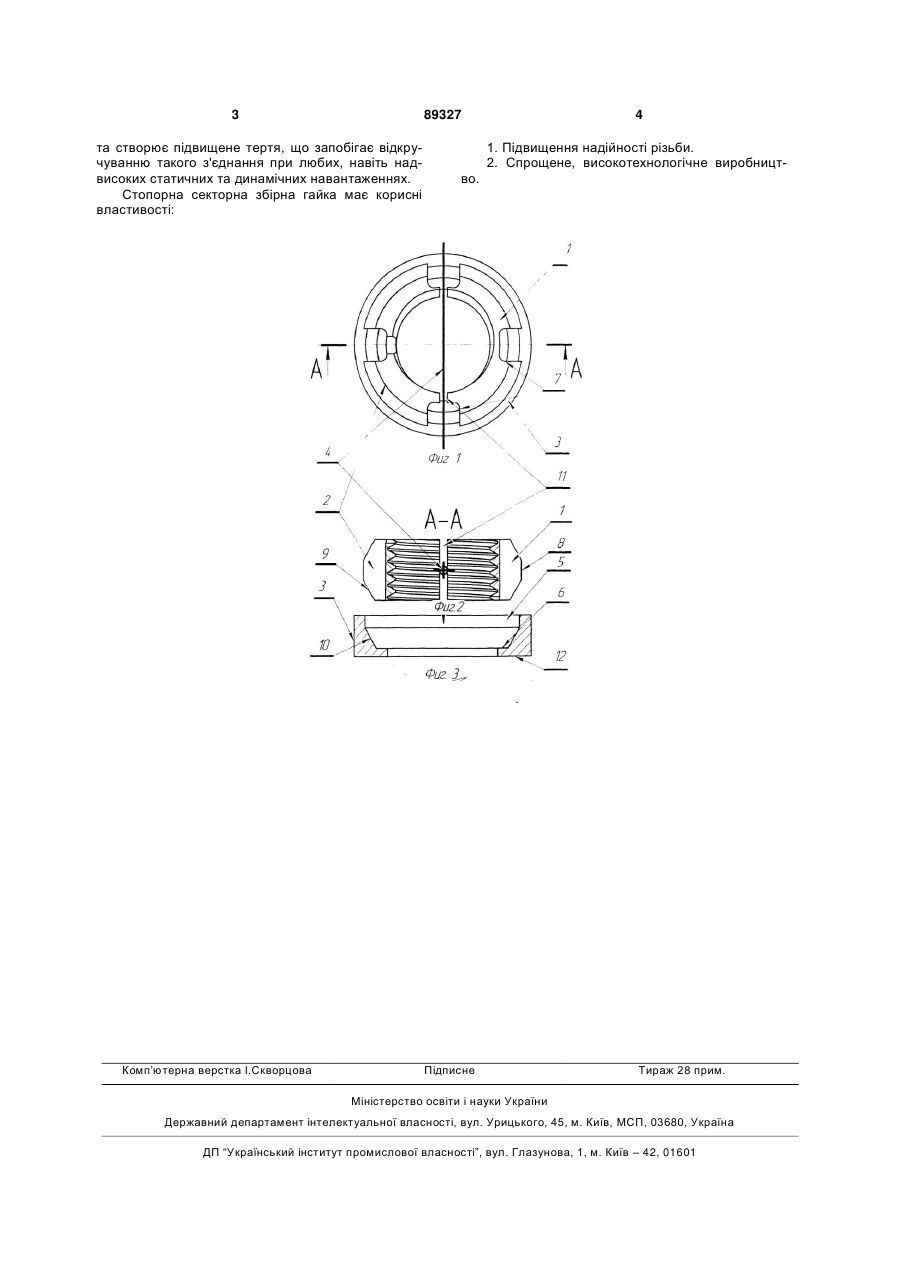

Стопорна секторна збірна гайка, що має обойму з внутрішнім конусним отвором та розташовані у середині обойми сектори з зовнішньою конусною поверхнею та внутрішньою різьбою для з'єднання з болтом, яка відрізняється тим, що сектори однакові, мають відповідно позиціоновану різьбу та пази для встановлення ключа й встановлені симетрично із зазором між ними, та у зібраному стані зовнішніми конусними поверхнями щільно контактують з внутрішньою конусною поверхнею обойми та зовнішніми циліндричними поверхнями - з внутрішньою циліндричною поверхнею обойми, розташованою з боку більшої основи конусу обойми.
Текст
Стопорна секторна збірна гайка, що має обойму з внутрішнім конусним отвором та розташовані у середині обойми сектори з зовнішньою конусною поверхнею та внутрішньою різьбою для з'єднання з болтом, яка відрізняється тим, що сектори однакові, мають відповідно позиціоновану різьбу та пази для встановлення ключа й встановлені симетрично із зазором між ними, та у зібраному стані зовнішніми конусними поверхнями щільно контактують з внутрішньою конусною поверхнею обойми та зовнішніми циліндричними поверхнями - з внутрішньою циліндричною поверхнею обойми, розташованою з боку більшої основи конусу обойми. (19) (21) a200811645 (22) 29.09.2008 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) КОНОФОЛЬСЬКИЙ МИКОЛА ДЕМ'ЯНОВИЧ (73) КОНОФОЛЬСЬКИЙ МИКОЛА ДЕМ'ЯНОВИЧ (56) SU 308236; 06.08.1971 UA a200709519; 25.09.2008 UA a200801023; 25.09.2008 JP 2007162790; 28.06.2007 JP 2004360740; 24.12.2004 GB 116862; 27.06.1918 DE 4126621 C1; 29.04.1993 3 89327 та створює підвищене тертя, що запобігає відкручуванню такого з'єднання при любих, навіть надвисоких статичних та динамічних навантаженнях. Стопорна секторна збірна гайка має корисні властивості: Комп’ютерна верстка І.Скворцова 4 1. Підвищення надійності різьби. 2. Спрощене, високотехнологічне виробницт во. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSector assembled lock nut
Автори англійськоюKonofolskyy Mykola Demianovych
Назва патенту російськоюСтопорная секторная сборная гайка
Автори російськоюКонофольский Николай Демьянович
МПК / Мітки
МПК: F16B 37/00, F16B 39/20
Мітки: збірна, гайка, стопорна, секторна
