Шліцева стопорна гайка
Номер патенту: 41969
Опубліковано: 25.06.2009
Автори: Івасечко Роман Романович, Дзюра Володимир Олексійович, Ляшук Олег Леонтійович, Диня Володимир Іванович
Формула / Реферат
Шліцева стопорна гайка, яка виконана у вигляді вала з зовнішньою різьбовою поверхнею, яка є у взаємодії з гайкою з зовнішніми лисками для закручування, і елементів стопоріння, яка відрізняється тим, що вал виконано у вигляді одностороннього шліцевого вала, торцева частина шліців якого є у взаємодії з торцями стопорних пружин, поверхня яких є перпендикулярною до торців шліців вала і вони розміщені рівномірно по колу, кількість яких дорівнює, наприклад, двом і які жорстко закріплені до циліндричних опор, що жорстко закріплені до правого торця гайки з можливістю кругового провертання, і механізму розтискання стопорних пружин, який виконано у вигляді еліпсного кільця, яке жорстко закріплене до торців фіксаторів, які розміщені рівномірно по колу в пазах кільця з можливістю кругового провертання, а відтискні елементи зовнішніми поверхнями є у взаємодії з низом стопорних пружин з ходом їх відтискання, більшим висоти шліцевого виступу вала.
Текст

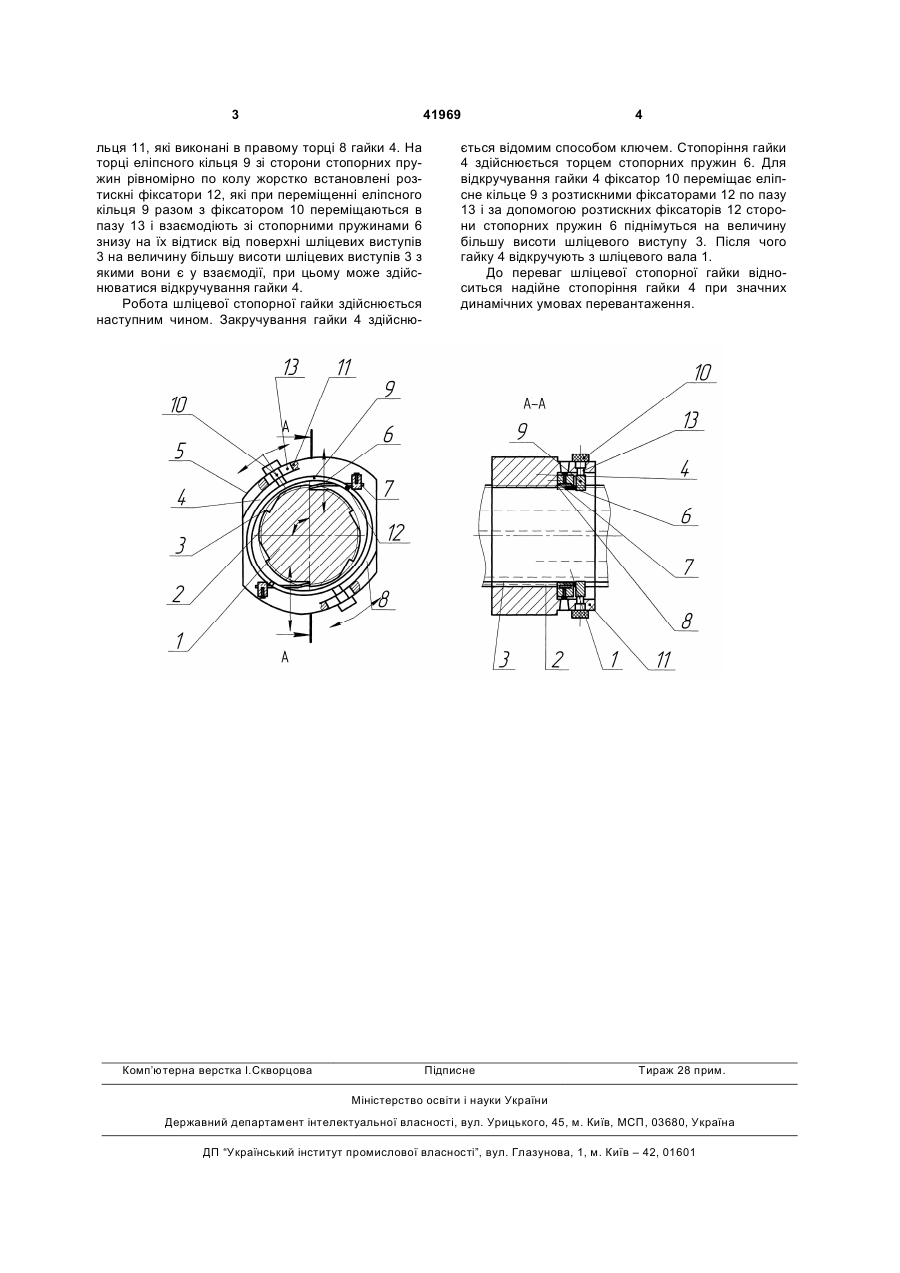

Шліцева стопорна гайка, яка виконана у вигляді вала з зовнішньою різьбовою поверхнею, яка є у взаємодії з гайкою з зовнішніми лисками для закручування, і елементів стопоріння, яка відрізняється тим, що вал виконано у вигляді односто 3 41969 льця 11, які виконані в правому торці 8 гайки 4. На торці еліпсного кільця 9 зі сторони стопорних пружин рівномірно по колу жорстко встановлені розтискні фіксатори 12, які при переміщенні еліпсного кільця 9 разом з фіксатором 10 переміщаються в пазу 13 і взаємодіють зі стопорними пружинами 6 знизу на їх відтиск від поверхні шліцевих виступів 3 на величину більшу висоти шліцевих виступів 3 з якими вони є у взаємодії, при цьому може здійснюватися відкручування гайки 4. Робота шліцевої стопорної гайки здійснюється наступним чином. Закручування гайки 4 здійсню Комп’ютерна верстка І.Скворцова 4 ється відомим способом ключем. Стопоріння гайки 4 здійснюється торцем стопорних пружин 6. Для відкручування гайки 4 фіксатор 10 переміщає еліпсне кільце 9 з розтискними фіксаторами 12 по пазу 13 і за допомогою розтискних фіксаторів 12 сторони стопорних пружин 6 піднімуться на величину більшу висоти шліцевого виступу 3. Після чого гайку 4 відкручують з шліцевого вала 1. До переваг шліцевої стопорної гайки відноситься надійне стопоріння гайки 4 при значних динамічних умовах перевантаження. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSlotted lock nut
Автори англійськоюDziura Volodymyr Oleksiiovych, Dynia Volodymyr Ivanovych, Liashuk Oleh Leontiiovych, Ivasechko Roman Romanovych
Назва патенту російськоюЛицевая стопорная гайка
Автори російськоюДзюра Владимир Алексеевич, Дыня Владимир Иванович, Ляшук Олег Леонтиевич, Ивасечко Роман Романович
МПК / Мітки
МПК: F16B 37/00
Мітки: шліцева, стопорна, гайка
